Детально про кабельних естакадах, інженерні мережі та комунікації
Кабельна естакада - надземне спорудження для прокладки кабелю. Конструкція дозволяє розмістити кабельні комунікації на території промислового об'єкта, оптимально використовуючи надземне простір, не займаючи підземні траншеї і канали.
У недавньому минулому багато організацій, промислові підприємства розміщували кабельні мережі під землею, в каналах, траншеях. Такий спосіб не завжди зручний, і не безпечний для мереж промислового сектора.
Великі підприємства характеризуються великими потребами в отриманні електроенергії, що веде до виникнення великих обсягів кабельних мереж, розташування їх під землею не ефективно. Часто підземний простір використовується для технологічних та інших комунікацій.
Надземний спосіб прокладки застосовується не так давно, але вже широко впроваджується на підприємствах. Для цього методу використовуються естакади. Прокладка кабелів над землею, дозволяє уникнути негативного впливу агресивного грунту на кабельну оболонку.
Особливо це актуально для підприємств хімічної промисловості. Але повітряне середовище на таких підприємствах теж агресивно впливає на прокладені комунікації.
Для вирішення цієї проблеми використовують кабелі в алюмінієвій оболонці із захисною плівкою, яка оберігає від негативних
Основні переваги прокладки кабелю по кабельній естакаді:
- можливість зовнішнього огляду;
- простота заміни і ремонту;
- зменшення ризику механічних пошкоджень;
- природна вентиляція.
До мінусів можна віднести висока вартість організації надземної прокладки і захаращення проїздів.
Види кабельних естакад: технологічні та спеціальні
Для розміщення кабелів можна скористатися вже наявними технологічними естакадами. Таке рішення значно заощадить кошти. Але прокладка можливо при невеликій кількості кабелів. Спільне розміщення різних комунікацій вимагає узгодження з технологом.
Розташовувати кабелі варто в протилежних частинах від трубопроводів з пожежо- та вибухонебезпечним вмістом. Це дозволить уникнути агресивного вплив аварії.

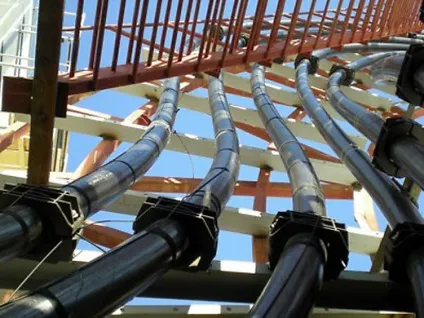

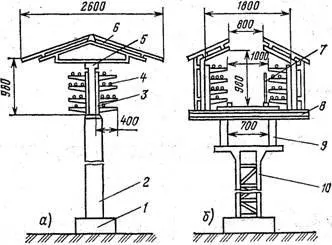

Існує два типи естакад з прокладання кабелю: споруди для односторонньої прокладки і двосторонньої. Витрати на такі конструкції не сильно відрізняються, але двостороння вміщує в два рази більше комунікацій. Односторонні здатні вмістити до 30 силових кабелів, двосторонні конструкції до 60.
Використання естакад для створення шляхів пролягання кабелю використовується для мережі електрики до 10 кВ. Естакади ділять за видами на: непрохідні і прохідні, по використанню матеріалу: залізобетонні, металеві та комбіновані.
Непрохідні естакади обслуговуються спеціальною машиною, прохідні являють собою конструкцію з містками. Прохідні конструкції - комбіновані естакади, виконуються вони одночасно із залізобетону і металевих конструкцій. Останні в обов'язковому порядку повинні бути покриті антикорозійними шарами, в разі необхідності і хімічно стійким покриттям.

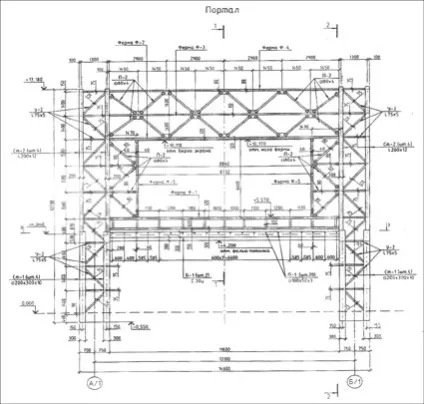

Конструктивні особливості кабельних естакад відображені на фото креслень.
Створення естакад - серйозний трудомісткий процес, що вимагає не тільки матеріальних витрат, але застосування надійних і якісних матеріалів.

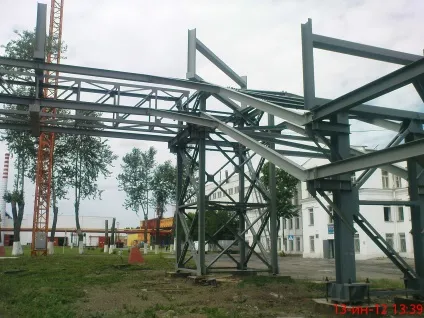

Велике значення має поверхню і каркас для металевої кабельної естакади. Каркас може бути виконаний з металевих труб, стовпів з бетону і металевих частин, двотаврових балок і швелера.
Споруда якісної основи - важливий етап, від якого залежить надійність всієї конструкції естакади.
Важливо, щоб основа була перевантажена, щоб не викликати обвалення. Будівельні роботи повинні проводити кваліфіковані фахівці.

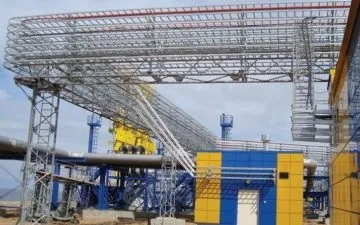

Для комбінованих естакад в якості несучої опорної конструкції використовують розбірні вертикальні кабельні щогли зв'язку та освітлення, які виготовляються зі сталевих труб. Комбінована естакада для прокладки кабельних комунікацій включає вертикальні опори і горизонтальні прогони.
особливості конструкцій
При створенні конструкцій для естакади необхідно врахувати різні нюанси, особливості захисту кабелю, параметри розташування рівня естакади і несучих конструкцій.
Обов'язковий захист кабельних комунікацій від сонця, для її реалізації використовують спеціальний панелі.
Така вимога можна не виконувати на естакадах розташованих на північ від 65-ї паралелі.
Незалежно від типу, естакади розміщуються на колонах з відстанню між ними 12 м, в деяких випадках застосовують крок в 9 або в 6 м. Висота естакади від поверхні доріг повинна становити 4,5 м. При відсутності доріг, можна встановлювати естакади на висоті 2 , 5 м від поверхні землі.
Перед укладанням кабелю виконуються всі необхідні будівельні роботи. Збирається вся конструкція, в тому числі оздоблювальні деталі. Встановлюються містки обслуговування, сонцезахисні панелі, закладні деталі, прогони, сходи, необхідні майданчики. Облаштовуються монтажні прорізи, готуються під'їзди для установки кабелю. Якщо планується розміщувати кабельні комунікації на технологічних естакадах, то обов'язкова повна установка трубопроводів до розміщення кабелю.
Залежно від типу конструкції проводиться обслуговування кабельних комунікацій.
Прохідні кабельні естакади для робіт з ними мають спеціальні майданчики, звані містками.
У непрохідних естакадах містки відсутні, що в деяких місцях робить недоступним прокладку і експлуатацію кабелю. Ремонтні роботи та обслуговування в цьому випадку проводиться за допомогою кабельних вишок - спеціальних машин, обладнаних необхідними механізмами. Для вишок облаштовується під'їзна дорога.
Здача об'єкту і документація
Здача естакади здійснюється при комісії, до якої входять будівельна організація, організація, що виконує монтаж конструкцій, представники замовника і організації з електромонтажу. Вся робота оформляється у вигляді акта.
Будівельна організація для залізобетонних конструкцій пред'являє креслення кабельної естакади, типовий проект, паспорти, сертифікати на електроди, схеми перевірки, акти з фундаментів і колонам, журнали робіт і опису зварників, які беруть участь в роботі.
За металевим конструкціям надаються креслення, сертифікати від заводу, узгоджені документи, журнали робіт, документація про зварювальних роботах, опис складальників, акти про фарбування та інші документи.
При прийомі йде звірка відповідності розмірів і розташування конструкцій, якість збірки, зварювання, стиків, відсутність пошкоджень. Особлива увага приділяється з'єднанням на металевих конструкціях.
Будь-який варіант прокладки кабельних комунікацій не завжди здатний повністю задовольнити всім вимогам до мереж. Вибір того чи іншого способу найчастіше грунтується на найкоротших варіантах прокладки з мінімальним використанням матеріалів, а також якість і надійність обраного шляху комунікацій.
