Демонтаж і монтаж трубопроводів

Після закінчення заняття учні зможуть:

назвати загальні вимоги до виконання демонтажу елементів трубопроводів;

розповісти про розмітку траси трубопроводу та установки рухливих опор і підвісок з урахуванням теплового переміщення трубопроводу;

назвати особливості монтажу трубопроводу;

розповісти про підготовку елементів трубопроводів під зварювання;

розповісти про збірку елементів трубопроводів під зварювання;

розповісти про будову та принцип дії устаткування і пристосувань для складання елементів трубопроводу під зварювання;

вказати загальні вимоги Правил АЕУ до зварювання трубопроводів.

Демонтаж елементів трубопроводів

Заміну елементів (ділянок) трубопроводу виконують в тих випадках, коли їх технічний стан не забезпечує надійності подальшої експлуатації трубопроводу.

Перед проведенням демонтажу елемента (ділянки) трубопроводу повинен бути проведений комплекс організаційних і технічних заходів щодо забезпечення безпечного виконання робіт (наряд-допуск до роботи, відключення ділянки від діючих систем, спорожнення і т.д.).

До початку робіт з різання трубопроводу або розбиранні фланцевого з'єднання розділяються ділянки трубопроводу обв'язують тросом і (або) кріплять за надійні конструкції будівлі. Місце і схема кріплення демонтується і поділюваних ділянок трубопроводу повинні бути вказані в виробничо-технологічної документації (ПТД) (технологічному процесі (ТП), технологічної інструкції (ТІ)), кресленні або в проектній документації на тимчасове закріплення конструкцій устаткування при їх демонтажі або монтажі. Слід враховувати, що при роз'єднанні трубопроводу може статися значний зсув його поділюваних ділянок від осьової лінії внаслідок значних напружень, викликаних холодним натягом або перекосом фланців. Такий зсув ділянок трубопроводу може травмувати робочих, а також пошкодити розташоване поруч обладнання. Тому кріпити колективні ділянки трубопроводу необхідно так, щоб попередити можливе їх зміщення в бік працюючих або чинного оборудованія.Запрещается виробляти кріплення поділюваних ділянок трубопроводів за сусідні, діючі трубопроводи, а також за опори та підвіски, на яких вони розташовані. Ділянка, що підлягає заміні і розташований на висоті, кріпиться в двох місцях за вантажопідйомний пристрій.

Розмітку місць розрізання трубопроводу виконують з урахуванням забезпечення виконання підготовки крайок, зварювання та термообробки зварного шва.

Місця розрізання трубопроводу має бути на прямій ділянці, що не розташовуватися над (під) опорою або підвіскою і відстояти від криволінійного ділянки труби на величину зовнішнього діаметра труби пріDнар 100 мм і не менше 100 мм пріDнар 100 мм.

Довжина обрізання трубопроводу повинна бути не менше зовнішнього діаметра труби при Dнар 100 мм і не менше 100 мм пріDнар 100 мм.

Місця розрізання і довжина видаляється ділянки трубопроводу повинна бути вказана в ПТД (ТП або ТІ) на ремонт.

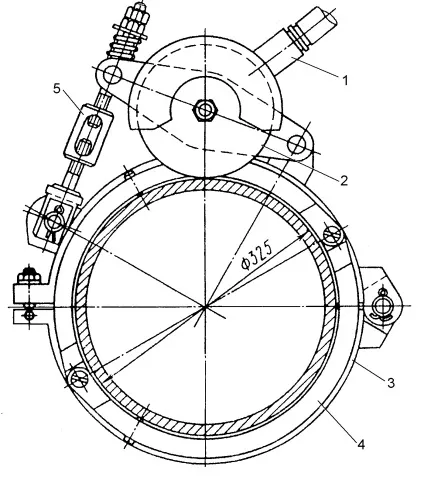

Різка трубопроводу проводиться за основним металу труби або по зварному шву за допомогою труборізів і пристосувань з абразивним кругом (рис. 8.1, 8.2) або установками з газовими або плазмовими різаками.

Призначено для різання труб методом обкатки відрізних, армованим ШЛИФКРУГИ. Попадання абразивного пилу у внутрішню порожнину трубопроводу виключається завдяки недорезанію (до 1 мм) стінки труби. Дорезаніе труби проводиться вручну ножівкою по металу або рубкою зубилом.
