Декоративна світлодіодне підсвічування своїми руками
У цій статті вас чекає опис того, як зробити своїми руками декоративні підвіски з торцевої підсвічуванням світлодіодами.
Вони добре підійдуть для прикраси дитячих кімнат, як, втім, і для будь-якого іншого приміщення, наприклад - передпокої. Ви можете нанести на медальйони з оргскла зображення, які підходять з нагоди і віком дитини - Діда Мороза і вбрану ялинку до Нового року, ангелів - до Великодня, сердечка - до дня Всіх закоханих, і підсвітити їх світлодіодами. Задіюйте ваша уява, і ви отримаєте чудовий результат!
Якщо у вас є лазерний верстат для різання оргскла, ви можете пропустити опис ручного вирізання і гравіювання. І хто знає, може бути, при наявності такого верстата, ви займетеся виготовленням і продажем подібних виробів.
Отже, приступимо!
Скачайте файл PDF для роздрукування зображень, використовуваних при виготовленні декоративного підсвічування.
Інструменти
- Дремель (універсальний високооборотний ручний інструмент для свердління, шліфування, гравірування, фрезерування і т.п.) або інший інструмент з насадками для гравіювання
- Шліфувальний барабан для дремеля або наждачний папір
- Паяльник
- Ножиці для проводів
- Інструмент для зачистки проводів
- Невеликий молоток
- Дриль (краще якщо буде використовуватися свердлильний верстат)
- Свердел 0,6 мм
- Свердел 0,5 мм
- Свердел 0,3 мм
- Ножівка або ніж для пластику
- Термофени для термозбіжних трубок (можна замінити запальничкою)

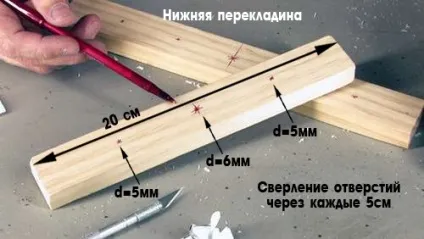

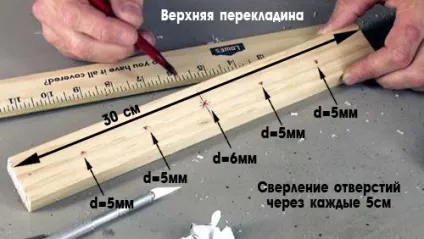

Просвердлите отвори на перекладині кронштейну (як показано на фотографіях).
Припаяйте резистор до плюсової ніжці світлодіода. Можете трохи вкоротити висновки світлодіода для економії термозбіжних трубок.
Відріжте шматок трубки, достатній для того, щоб приховати повністю ніжку світлодіода з припаяними до неї резистором. Після цього надіньте цей відрізок трубки на плюсову жилу дроту.
Припаяйте резистор до плюсової жилі (на прикладі - біла) і, зсунувши відрізок термоусадочної трубки з жили на резистор, посадіть трубку, впливаючи на неї теплом.
Припаяйте іншу жилу (на прикладі - чорна) дроти до мінусової контакту світлодіода.
Відріжте ще один шматок термоусадочної трубки, достатній для того, щоб приховати оголену жилу. Одягніть його з протилежного боку проводу, посуньте на оголений ділянку проводу і посадіть за допомогою термофена.
Пам'ятайте, що ці світлодіоди дуже чутливі до тепла, тому працюйте максимально акуратно. А ще краще купіть їх з запасом на випадок, якщо ви все-таки допустите помилку і зіпсуєте при роботі будь-якої з них.
Виріжте з оргскла шість квадратних шматків 7,5х7,5 см.
Відріжте у кожного з них один з кутів, відступивши від вершини кута 0,5-0,6 мм, щоб створити площину для свердління отвору під світлодіод.
Просвердлите отвір в цій поверхні свердлом з діаметром 3 мм. За допомогою одного з світлодіодів перевіряйте глибину отвору, щоб з точністю досягти необхідної. Рекомендується використовувати свердлильний верстат, але якщо він відсутній, використовуйте спочатку свердло меншого діаметру для центрування, а потім, використовуючи свердло потрібного нам діаметра, розширте центрирующее отвір.
Оргскло прекрасно ріжеться електролобзиком, на циркулярному відрізні верстати і навіть ножівкою. Ключем до досягнення гладкій поверхні в місці відрізу є використання лез з великою кількістю зубів. Наприклад, при використанні інструменту візьміть пилку з 30 зубами на дюйм (30 TPI). Те ж саме і для відрізного верстата - використовуйте полотно для чистого різу з великою кількістю зубів. Звичайно, найкраще підходить міні-циркулярка від Dremel.

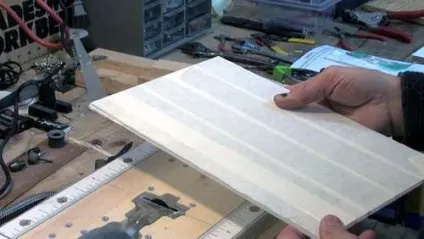

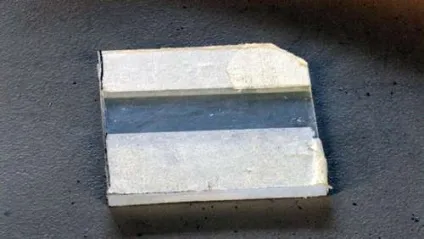

Для запобігання від подряпин наклейте на оргскло малярський скотч з обох сторін в місці відрізу і пиляйте повільно. Можна спробувати використовувати ніж для різання пластику, але, ймовірно, що листи оргскла з товщиною більше 6 мм вам не піддадуться.
Не важливо, яка перекладина, коротка або довша, буде зверху, в прикладі коротка поміщена знизу. Дерево стоїть пофарбувати, щоб надати йому приємний вигляд.

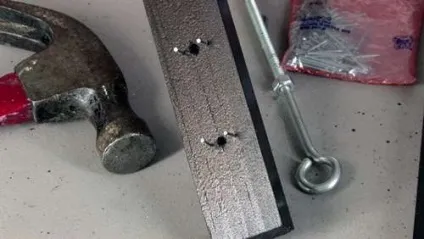

Забийте два цвяха з боків кожного отвори. Вони будуть використовуватися для накручування проводів, щоб ті мали акуратний і охайний вигляд.
Накрутите до упору гайку на болт з вушком і накиньте на нього одну з шайб. Помістіть болт в отвір в центрі дерев'яного кронштейна таким чином, щоб вушко перебувала з того боку, що і вбиті цвяхи (цей напрямок буде «верх»). Одягніть на болт другу шайбу з іншого боку, потім накрутіть гайку, після чого затягніть її. На знімках видно, що для зручності була використана смушкова гайка.
Протягніть дроти одного з світлодіодів через отвір в кронштейні (з нижньої його поверхні).
Визначте бажану довжину проводів і відріжте зайве з протилежного боку отвору.
Зачистіть обидві жили на невелику довжину і намотайте їх на гвоздики. Так ви закріпіть їх на місці.
Проробіть цю операцію з рештою світлодіодами, перевіряючи, щоб все «плюси» були з одного боку, а «мінуси» - з іншого. Вільні кінці дроту робіть різної довжини. Візьміть кронштейн та оцініть, наскільки гармонійно поєднуються кольору світлодіодів і довжина проводів.

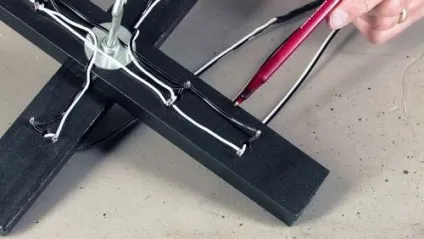

Після того, як світлодіоди знаходяться на потрібній відстані від кронштейна, а всі дроти накручені, потрібно з'єднати в ланцюг все «плюси» і все «мінуси», використовуючи той же метод скручування.
Після закінчення підключіть батарею і переконайтеся, що все підключено правильно і все світлодіоди загорілися. Закручування оголених проводів на цвяхах дає хороший електричний контакт, і тому вам не потрібно споювати все перед перевіркою.
Побачивши, що все працює, беріть паяльник і споювати все. Пам'ятайте, що цвяхи є прекрасним поглиначем тепла, тому наберіться терпіння і дозвольте паяльнику робити його роботу. Це зажадає трохи більше припою, але вони добре припаяти. Тут, на відміну від світлодіодів, вам не треба турбуватися про перегрів.
Використовуваний батарейний відсік має два отвори для його кріплення. Кріплення здійснився за допомогою шурупів. Що використовується дерево було досить м'яким, тому попереднє свердління невеликих отворів не знадобилося. При використанні твердих порід деревини, можливо, буде потрібно свердління таких отворів, щоб уникнути розщеплення деревини шурупами.

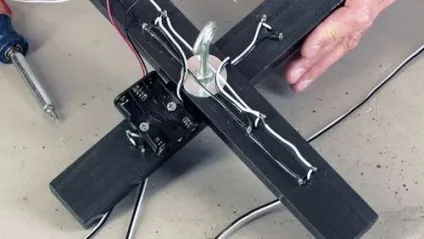

Помістіть батарейний відсік зверху кронштейна і прикрутіть за місцем. Припаяйте червоний провід до якогось з «плюсових» з'єднань, а чорний - до будь-якого «мінусової». Вставте батареї і переконайтеся, що всі продовжує працювати.
Ви могли помітити, що тумблер в даному проекті не використовувався. З подібним, відкритим батарейним відсіком досить дістати або вставити один з акумуляторів, щоб вимкнути або включити світлодіодне підсвічування.

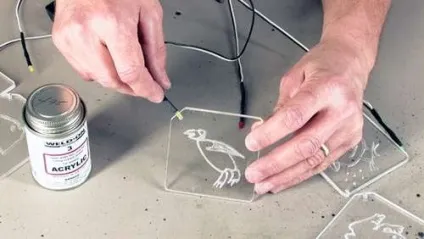

Можна подумати, що акриловий клей буде працювати в даному випадку краще за інших, але це не так. Використовуйте суперклей.

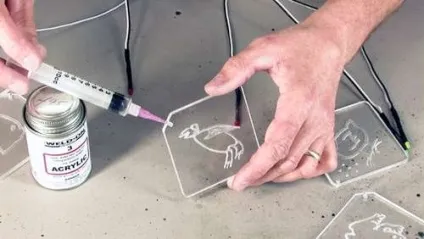

Наполовину заповніть клеєм отвори в медальйонах з оргскла.
Вставте світлодіод в отвір і трохи поверніть його, щоб забезпечити надійне зчеплення. Обережно! Якщо клей потрапить на оргскло, то залишить сліди на його гладкій поверхні.
Не поспішайте! Переконайтеся, що пройшло достатньо часу для надійного склеювання. Нехай медальйони полежать. Дайте їм час або близько того, перш ніж намагатися взяти їх в руки.
При цьому ви можете підключити їх і отримати уявлення про те, як все бидет виглядати в підсумку.
Тепер можете повісити декоративне підсвічування і насолоджуватися легким освітленням в дитячій кімнаті.
Увага! Не вішайте конструкцію над дитиною, помістіть її в кут або поблизу, але не над узголів'ям. Якість вашого виготовлення не зможе гарантувати безпеку маляти. Проте, зроблена своїми руками декоративна світлодіодне підсвічування прекрасно працює як нічник і приємно висвітлює легким світлом приміщення.
