У цій статті буде розказано як зняти клавіатуру, дістатися до жорсткого диска, оперативної пам'яті і модуля Wi-Fi, а також як зняти вентилятор з радіатором (кулер).

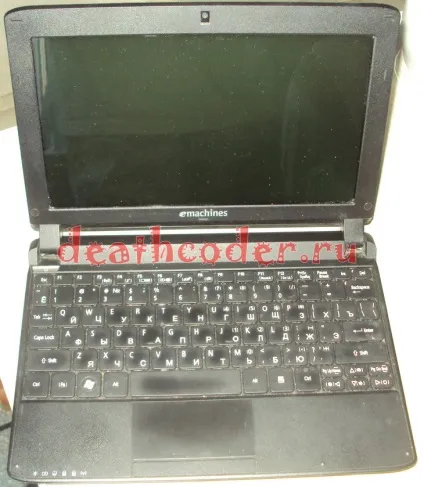

Як завжди, для початку фото самого ноутбука eMachins eM350 NAV51.

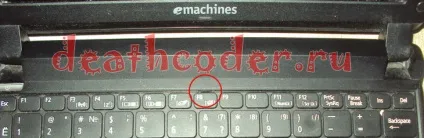

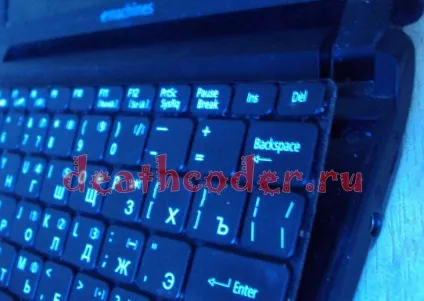

Перед тим як почати розбирання будь-якого ноутбука, необхідно зняти акумулятор. Почнемо ми з клавіатури, для того щоб її зняти, необхідно її звільнити від засувок, які її тримають.
Робити це можна тонкої плоскої викруткою.
Клавіатура від центральної засувки звільняється легко, з іншими доведеться трохи "попітніти", але в підсумку ми звільняємо корпус ноутбука від клавіатури.

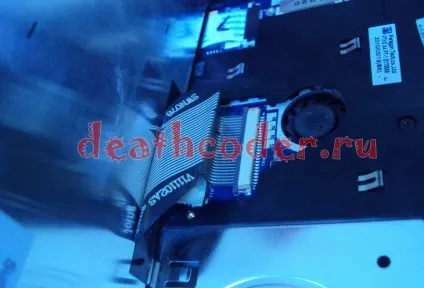

Після цього виймаємо шлейф клавіатури з материнської плати, шлейф знаходиться в затискної конструкції, тут слід використовувати тонку плоску викрутку, або підчіплювати своїми нігтями, тобто потрібно потягнути за рухому частину затиску і шлейф звільниться.

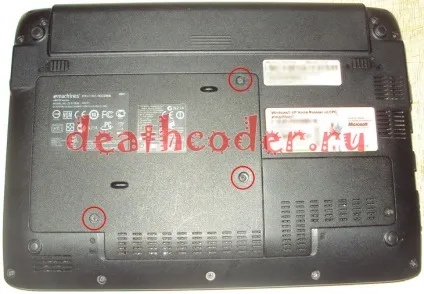

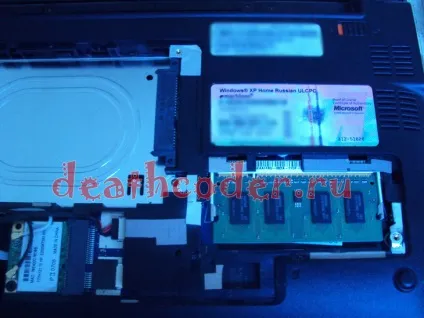

Закриваємо ноутбук і перевертаємо його, відкриваємо кришку, яка закриває вінчестер (жорсткий диск) і модуль Wi-Fi, для цього буде потрібно викрутити 3 гвинтика.

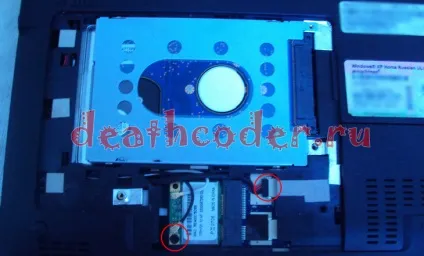

Щоб вийняти вінчестер, необхідно потягнути його вліво. Так само відразу від'єднуємо дроти від модуля Wi-Fi і відкручуємо гвинтик, який його тримає. І виймаємо шлейф, який знаходиться правіше (відзначений на фото).
Викрутивши гвинтик інший кришки і знявши її, яка знаходиться правіше, ми отримуємо доступ до оперативної пам'яті.
Далі відкручуємо два гвинтика, які знаходяться зверху ноутбука, де встановлений акумулятор.
Перевернувши ноутбук eMachins eM350 і відкривши кришку, відкручуємо залишилися гвинтики.

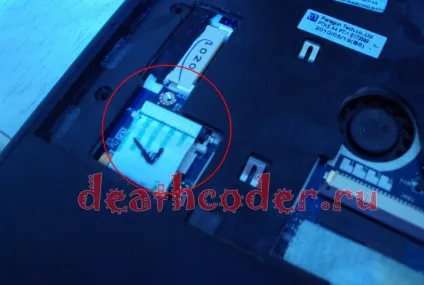

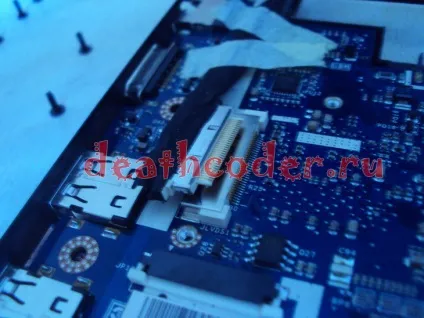

Після чого від'єднуємо шлейф.
І ще один шлейф.

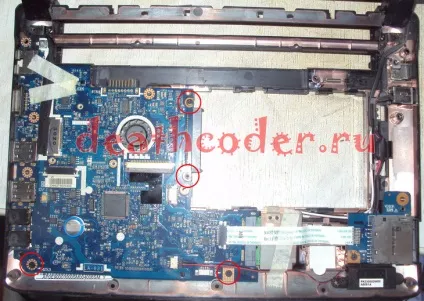

Після чого "розкриваємо" верхню кришку ноутбука і викручуємо гвинтики, які тримають материнську плату.

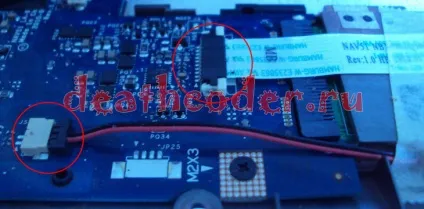

Не забувши при цьому вийняти ще два шлейфа з материнської плати.
А також необхідно вийняти шлейф монітора, який знаходиться, практично, зверху зліва на материнській платі.

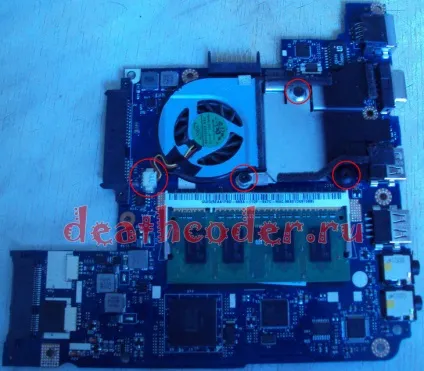

Виймаємо материнську плату з корпусу ноутбука і перевертаємо її. Викручуємо відмічені гвинтики, а також від'єднуємо вентилятор від материнської плати.

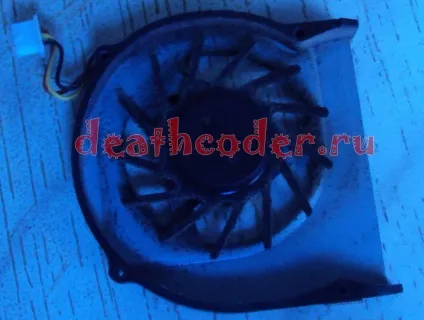

Фото кулера (вентилятор + радіатор).
Викручуємо залишилися гвинтики на корпусі радіатора і дістаємо вентилятор.
