Dd - як перенести бібліотеку на інший комп’ютер

В системі Delta Design існують кілька способів перенести дані з одного комп'ютера на інший:

• за допомогою резервної копії бази даних;
• за допомогою процедур імпорту-експорту.

Дана процедура може бути використана не тільки для перенесення даних системи з одного комп'ютера на інший, а й як спосіб резервного збереження даних в рамках одного робочого місця. При створенні резервної копії будуть збережені всі бібліотеки, проекти та налаштування стандартів.

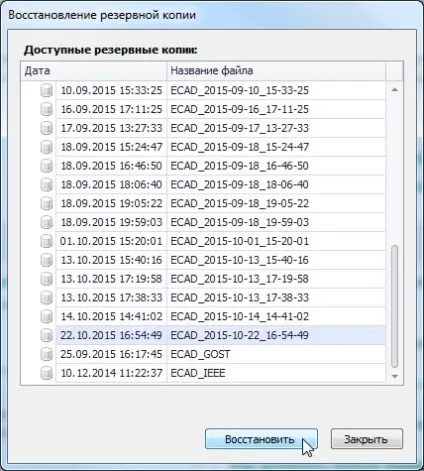

Мал. 1 - Відновлення даних з резервної копії

експорт бібліотеки

Для того, щоб виконати експорт бібліотеки, клікніть на необхідної бібліотеці правою кнопкою миші в панелі навігації і в контекстному меню виберіть "Експортувати в" -> "Delta Design Library (DDL)" (Рис. 2).

Мал. 2 - Запуск процедури експорту бібліотеки

Натисніть кнопку "Далі". Вкажіть файл, в який потрібно вивантажити цю бібліотеку (Рис. 3). Якщо необхідно разом з компонентами вивантажити файли документації, поставте галочку "Export Attach".

Мал. 3 - Завдання файлу для експорту бібліотеки

Натисніть кнопку "Далі". Зачекайте поки процес експорту бібліотеки завершиться.

Натисніть кнопку "Далі" ще раз. Буде показаний звіт про результати експорту бібліотеки.

Знову натисніть кнопку "Далі". Процес експорту завершено. Натисніть кнопку "Готово".

Тепер файл бібліотеки доступний тим шляхом, який був заданий у майстра експорту, і може бути перенесений на інший комп'ютер для виконання процедури імпорту бібліотеки.

імпорт бібліотеки

Щоб виконати імпорт бібліотеки, клікніть в панелі навігації правою кнопкою миші і з контекстного меню виберіть "Імпорт" -> "Delta Design Library (DDL)" (Рис. 4).

Мал. 4 - Запуск процедури імпорту бібліотеки

Натисніть кнопку "Далі". Вкажіть файл, з якого потрібно завантажити бібліотеку, і задайте ім'я бібліотеки (Рис. 5). Якщо необхідно завантажити файли документації, що відносяться до компонентів, поставте галочку "Import attach".

Мал. 5 - Завдання файлу для імпорту бібліотеки

Натисніть кнопку "Далі". Задайте відповідність атрибутів сімейств компонентів (Рис. 6). Щоб згорнути або розгорнути список атрибутів для будь-якого сімейства, двічі клікніть по відповідній рядку сімейства.

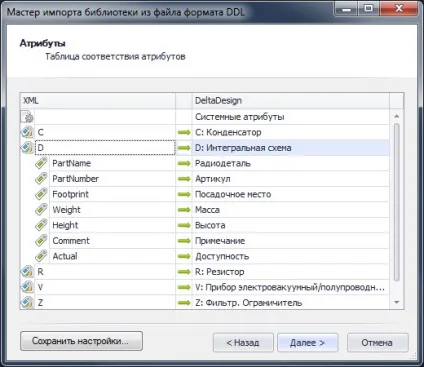

Мал. 6 - Завдання відповідності атрибутів для компонентів бібліотеки

Натисніть кнопку "Далі". Задайте відповідність шарів для топологічних посадкових місць (Рис. 7).
