Датчики і щупи renishaw для верстатів і координатно вимірювальних машин

Контактний датчик OMP60

Датчик OMP60 є представником нового покоління верстатних датчиків з оптичною передачею даних, які сумісні з усіма приймачами оптичного сигналу Renishaw (як знятими з виробництва, так і новими). Він дозволяє реалізувати переваги контактних вимірювань на різноманітних обробних центрах і токарно-фрезерних верстатах, заощадити до 90% часу, що витрачається на наладку, знизити відсоток браку, зменшити витрати на затискні пристрої і поліпшити контроль над обробкою.

Renishaw рекомендує застосовувати OMP60 з приймачами OMI-2, OMI-2T і OMM-2 в режимі модулируемого сигналу, хоча OMP60 також сумісний з існуючими приймачами OMI і OMM / MI 12, які працюють за застарілими протоколами. Це означає, що користувачі MP7, MP8, MP9 і MP10 можуть застосовувати OMP60, використовуючи переваги новітніх технологій.

Контактний датчик RMP60

RMP60 є представником нового покоління систем вимірювання оброблюваних деталей з радіопередачею сигналу, які ідеально підходять для великих обробних центрів або для ситуацій, коли розміщення датчика і приймача в зоні прямої видимості важко.

У RMP60 застосовується інтегрований модуль датчика, який характеризується винятковою міцністю і стійкістю до перебігаючи.

RMP60 відповідає нормативам FCC і працює в частотному діапазоні 2,4 ГГц. Завдяки застосуванню технології FHSS (метод розширення спектра з псевдовипадковою перебудовою частоти), забезпечується передача сигналу без перешкод. Це дозволяє задіяти на одному і тому ж верстаті багато систем без ризику взаємних перешкод.

RMI Для зв'язку між датчиком RMP60 і системою ЧПУ верстата застосовується комбінований інтерфейс-приймач RMI.

Датчик може активуватися за допомогою M-коду, який передається по радіо, запуском обертання або вимикачем на хвостовику.

Компактний контактний датчик OMP40-2

Датчик ОМР40-2 спеціально призначений для малогабаритних обробних центрів і отримують все більше поширення верстатів для швидкісної механічної обробки з малогабаритними шпинделями типу HSK і малогабаритними конусними шпинделями.

У OMP40-2 застосовується модулированная передачі сигналу з використанням приймачів OMI-2, OMI-2T і OMM-2, щоб забезпечує підвищений захист від світлових перешкод.

Датчики LP2 і LP2H

Датчики LP2, LP2H і LP2DD можуть використовуватися в оптичних, радіо або дротових системах. Оптична передача / радіопередача найкращим чином підходить при переоснащенні на місці експлуатації і встановлення додаткового обладнання.

Для застосування оптичної передачі / радіопередачі даних потрібні моделі OMP40M, OMP60M, RMP40M або RMP60M. Вони придатні для вирішення різноманітних завдань відповідно до розмірів верстата, але мають подібну функціональністю. Включення і вимикання датчиків здійснюється по командам M-коду, або ж включення може виконуватися по M-коду, а вимикання - по вбудованому таймеру.

Інтерфейсний блок HSI забезпечує обробку сигналів, які передаються між датчиком і системою ЧПУ.

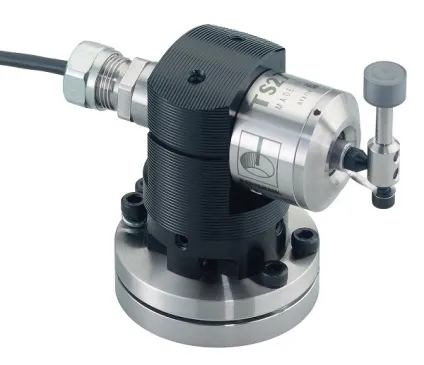

Контактний датчик TS27R для налагодження інструменту

TS27R, встановлений на столі верстата. Дозволяє встановити довжину і діаметр обертового інструменту, а також визначити, чи не зламаний інструмент.

Як і інші провідні вимірювальні системи Renishaw, TS27R вимагає наявності інтерфейсу MI 8 або HSI для перетворення сигналів датчика у форму, яка може системою ЧПУ верстата.

Контактний датчик OTS для налагодження інструменту

Для виявлення поломок інструменту і швидкого вимірювання довжини / діаметру інструменту застосовуйте OTS, перший датчик Renishaw з оптичною передачею сигналу призначений для налагодження інструменту. Міцна, компактна конструкція без застосування кабелів дає свободу переміщення по столу, що ідеально підходить для верстатів з двома супутниками або з поворотним столом.

OTS пропонується в двох версіях, один з елементами живлення 1/2 AA і іншої - з елементами живлення AA. Це дає можливість використання в OTS таких же елементів живлення, як і в іншому шпінделя датчику.

Датчик OTS може працювати в таких комбінаціях: разом з системою, що включає оптичний інтерфейс OSI і блок OMM-2, - у разі декількох вимірювальних систем; з оптичним інтерфейсом OMI-2T - в разі двох датчиків (або використання одного датчика) і з пристроєм OMI-2 - тільки в разі використання з одним датчиком.

Компактна конструкція ідеальна для тих верстатів, на яких неможливе використання безконтактних систем великого розміру
Висока точність вимірювання довжини і діаметру інструменту
Потрібно лише 1 M-код
NC4 вимірює і виявляє інструмент діаметром від Ø0,03 мм (в залежності від відстані та способу монтажу)

Прецизійні руки для налагодження інструменту на токарних і шліфувальних верстатах

Контактні вимірювальні датчики
для координатно-вимірювальних машин

Опис датчика TP20

Система TP20 Пристрій TP20 являє собою 5- або 6-осьової контактний механічний критичний датчик (датчик торкання) з системою точного базування. Двохблокові конструкція включає в себе інсталяційний модуль (корпус датчика) і змінний вимірювально-контактний модуль (модуль щупа), які з'єднуються між собою за допомогою магнітного з'єднання з точним базуванням, що забезпечує високу повторюваність при установці. Таке рішення дає можливість виконувати зміну контактних модулів як в автоматичному, так і в ручному режимі без повторного калібрування наконечників щупів, що істотно скорочує час виконання вимірювань.

Забезпечуючи цілий діапазон зусиль спрацьовування, ці модулі дозволяють оптимальним чином вибирати характеристики датчика для виконання конкретного завдання. Пропонується набір різних подовжувачів, а також модуль, що працює в 6 напрямках. В контактний модуль можна безпосередньо встановлювати щупи серії M2 компанії Renishaw.

Система ТР20 підходить для модернізації КІМ і сумісна з існуючими інтерфейсами контактних тригерних датчиків, подовжувачами і перехідниками.

Опис системи TP200

Система TP200 До складу системи TP200 входять наступні компоненти:

Установочно-вимірювальний модуль TP200 або TP200B (TP200B - виконання з підвищеною вібростійкістю)
Контактний модуль (модуль щупа) TP200 - передбачений вибір одного з модулів з фіксованою зусиллям при перебігаючи: SF (стандартне зусилля) або LF (низьке зусилля)
PI200 для датчика
Магазин SCR200 для зміни щупів
Передбачено також модуль зі збільшеним перебігаючи (максимальним відхиленням щупа) (виконання EO). Зусилля при максимальному відхиленні щупа у цього модуля таке ж, як і у модуля SF, однак при цьому збільшений робочий діапазон і ступінь захисту датчика в напрямку Z.
