Дах приватного будинку
Щоб дах не зруйнувала будинок необхідно:
- Кроквяну раму з висячими кроквами (ферму) слід спирати на мауерлат. З'єднання кроквяної рами з мауерлатом в горизонтальній площині має бути рухливим. Кроквяна рама повинна мати можливість ковзати по поверхні мауерлата в деяких обмежених межах.
- У кроквяної системі з похилими кроквами, щоб забезпечити необхідну рухливість, Похилі крокви повинно мати можливість ковзати по поверхні мауерлата. Похилі крокви часто прибивають до мауерлату цвяхами, використовуючи для цього обмежене число цвяхів, буквально 1-3 цвяха. За рахунок слабкості такого з'єднання крокви матиме можливість переміщатися по мауерлату під впливом вже невеликого распора, попереджаючи його подальше зростання. Більша кількість цвяхів вже призведе до передачі на стіну распора неприпустимою величини і руйнування стіни.
- У кроквяної системі з похилими кроквами можна зменшити передачу распора на стіни ще одним способом. Для зменшення розпору крокви наголошують в мауерлат, але роблять рухомим з'єднання крокв в конику. Похилі крокви в цьому варіанті має мати можливість ковзати вже по коньковому прогону.
Коротше кажучи, кроквяна рама з висячими кроквами повинне мати можливість ковзати по мауерлату, а Похилі крокви повинно мати рухоме з'єднання або з мауерлатом внизу, або з протилежним кроквою і гребеневим прогоном вгорі, щоб не втрачати там опори на стійку.

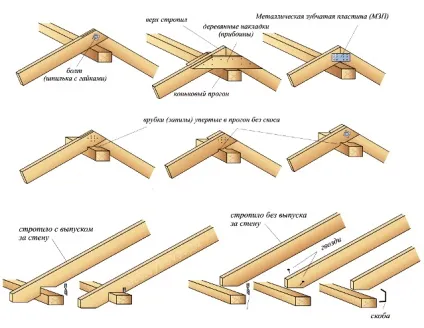

Безрозпірного з'єднання наслонних крокв з мауерлатом і гребеневим прогоном.
Варіанти зі змінним з'єднанням з мауерлат.
Слабке кріплення крокв до мауерлату фіксує крокви на мауерлат при монтажі і дозволяє крокви ковзати по поверхні мауерлата
У мало досвідчених будівельників, слабкий зв'язок крокв з мауерлатом часто викликає подив. Всупереч вказівкам в проекті, вони вирішують «зробити як краще» і не шкодують єршоні цвяхів або, при використанні металевих куточків для кріплення крокв до мауерлату, встановлюють більше саморізів, ніж вказано в проекті.
В результаті дах будинку буде розпирати стіни і господарі отримають руйнується будинок. Видимі руйнування можуть проявитися не відразу, а через кілька років.
Безрозпірного з'єднання наслонних крокв з мауерлатом і гребеневим прогоном.
Варіант зі змінним з'єднанням з прогоном.
На прогоні крокви не впираються один в одного, а лежать поруч. Врубка (запив) на крокві не впирається в прогін. Стропило впирається в мауерлат.
Кріплення крокв до прогону фіксує крокви на прогоні в процесі монтажу і дозволяє крокви ковзати по прогону.
Така ж ситуація чекає, якщо горе - покращувачі вирішать змінити профіль примикання крокв до мауерлату і коньковому прогону.
Похилі крокви не повинно впиратися відразу в дві точки - і в мауерлат і в прогін. З'єднання в одній з цих точок, як зазначено вище, має бути рухливим, що ковзає.
Висячий крокви повинно впиратися в затяжку, але не в в мауерлат. З'єднання затягування з мауерлатом має бути рухливим.
Безрозпірного спирання кроквяної рами з висячими кроквами на мауерлат (приклад)
Сучасний будівельний ринок пропонує спеціальні з'єднувачі з оцинкованої сталі - «санчата». Деталі з'єднувача встановлюються на крокви і мауерлат (або прогін) і забезпечують гарантоване ковзне з'єднання деталей.
Щоб дах з будинку не здуло вітром
За будівельним нормам дах повинна утриматися на будинку і не злетіти зі стін при ураганному вітрі, який буває в місці будівництва один раз в 50 років (дивимося карту районів вітрових навантажень).
Щоб дах з будинку не знесло сильним ураганним вітром, кроквяну систему даху скріплюють зі стінами будинку. При виборі способу кріплення враховують необхідність виключити передачу распора кроквяної системи на стіни будинку. Як це зробити - написано вище.
У будівлях з кам'яними стінами крокви скріплюють дротовими стяжками з металевими милицями, закладеними в нижче лежачі шари кладки. як показано на малюнку. Замість милиць в кладці, дротові стяжки приєднують до балок горищного перекриття або до випусків арматури залізобетонного перекриття.
Кріплення крокв до стін за допомогою дротяних стяжок забезпечує деяку свободу переміщення крокв по мауерлату. Це необхідно для того, щоб розпір кроквяної системи не передавався на стіни.
Щоб забезпечити стійкість даху з висячими кроквами до вітрових навантажень знизу, з боку горища, крокви одного ската з'єднують вітровою дошкою. Без вітрової дошки вітер буде розхитувати дах. Хитка дах може навіть поступово зруйнувати стіну фронтону.
Вітрова дошка не потрібна, якщо по кроквах влаштовують суцільний настил, наприклад для покрівлі з м'якої бітумної черепиці.
У дахах з похилими кроквами замість вітрової дошки зазвичай роблять підкоси до стійок, розміщуючи їх уздовж прогону.
Види, форми дахів приватного будинку
Односхилий дах зазвичай має ухил 14-26 град. Кінці наслонних крокв односхилого даху спираються на несучі стіни.
Якщо перекривається кроквами проліт більше 6 м. то вигідно використовувати кроквяні ферми.
Односхилий дах технологічно більш проста конструкція.
Двосхилий дах приватного будинку може бути з кутом нахилу скатів до 60 град. Для перекриття прольоту між зовнішніми стінами до 6 м. Використовують кроквяну систему з висячими кроквами.
Для прольотів більшої довжини або дахів з малим кутом нахилу скатів в кроквяної системі використовують наслонние крокви або кроквяні ферми.
Чотирьохскатна (вальмовая) дах теж може мати кут нахилу скатів до 60 град. Дах складніша в монтажі, ніж двосхила, але за рахунок відсутності фронтонних стін має меншу вартість зведення.
Для пристрою вальмовой даху застосовують наслонние крокви або кроквяні ферми.
Мансардний (ламана) форма даху дозволяє збільшити площу мансарди. Перекривається таким дахом проліт між зовнішніми стінами рекомендується робити не більше 10м. Нижня частина схилу даху може мати кут нахилу більше 60 град.
Зробити форму даху ламаної можна як для двосхилим даху (на малюнку), так і четирехскатной. Ламані дахи складніші за конструкцією і в монтажі, особливо чотирьохскатний. Для монтажу ламаних дахів вигідно використовувати кроквяні ферми.
З якої деревини роблять крокви
Кроквяну систему в приватному житловому будівництві найчастіше роблять з дерева. Для забезпечення міцності, жорсткості і довговічності рекомендується використовувати добре висушену деревину вологістю 18 - 22%.
Добре висушений пиломатеріал помітно дорожче. У разі виготовлення деталей кроквяної системи з деревини природної вологості, під час експлуатації будинку дерево висохне. В результаті зміняться розміри деталей, ослабнуть місця кріплення, перерозподіляться навантаження. Просочення сирої деревини антисептиками і антипіренами мало ефективна. Все це безсумнівно погіршить стійкість, надійність і довговічність даху.
Для виготовлення деталей кроквяної системи використовують дошки і бруси, виготовлені з деревини 1-3 сорту хвойних порід. Матеріал зазначеного сорту може мати до трьох сучків діаметром не більше 30 мм на 1 метр довжини. Допускаються не наскрізні тріщини обмеженої довжини.
Допускається застосовувати добре висушену деревину твердих листяних порід - дуб, бук, береза, за умови обов'язкової обробки деталей антисептиком.
Гладко остругана деревина більш стійка до гниття і поразки грибком.
Товщина деталей кроквяної системи повинна бути не менше 50 мм і площа перерізу не менше 40 см2.
Довжина ділянки кроквяної ноги без опори на стійку або підкіс повинна бути не більше 4,5 м.

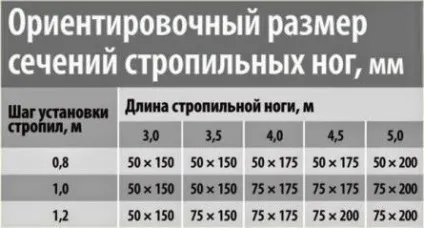

Перетин крокв визначають проектом. Точний розрахунок кроквяної системи фахівцем - проектувальником, як правило, дозволяє заощадити на вартості матеріалів.
Якщо орієнтуватися на поради будівельників - підрядників, то вони зазвичай перестраховуються і завищують перетин і кількість крокв для даху, що природно призводить до перевитрати матеріалів і бюджету будівництва.
А кобилка краще!
Кобилка - це дошка або брусок, прикріплений до крокви для створення схилу даху (див. Малюнок на початку статті). Звис даху, це нижня частина схилу, розташована за межами зовнішньої стіни - частина схилу, що звисає зі стіни.
Застосовується ще один спосіб пристрою свеса - коли довжина кроквяної ноги виходить за межі мауерлата.
Який варіант кращий?
Рекомендую перший спосіб пристрою свеса - кобили. І ось чому:
- Кроквяна нога з кобилками спирається на мауерлат всією площею перетину, що підвищує стійкість, надійність і довговічність примикання крокв до мауерлату.
- Кобилку можна зробити будь-якої необхідної довжини, до 1м. Загальна ж довжина кроквяної ноги з цілого шматка пиломатеріалу обмежена і не перевищує 6,5 м. Цього часто буває недостатньо для того, щоб випустити крокви за межі стіни на необхідну довжину.
- Кобили мають менший перетин, що забезпечує деяку економію матеріалу.
Як правильно з'єднувати деталі кроквяної системи
З'єднання деталей кроквяної системи повинні:
- Забезпечувати передачу зусиль і навантажень в певному напрямку.
- Витримувати динамічні дії, що змінюють зусилля і навантаження за величиною і напрямком (розхитування).
- Забезпечувати стабільність характеристик при зміні властивостей деревини - висиханні, появі тріщин.
У сучасному житловому будівництві для з'єднання деталей кроквяної системи застосовують:
- Цвяхи звичайні і єршоні.
- Болти і шпильки.
- Металеві перфоровані оцинковані накладки з кріпленням до деревини на цвяхи або саморізи.
- Многозубчатие пластини, зубці пластин просто утаплівают в деревину.
Для з'єднання деталей з сирої деревини надійніше використовувати болти або шпильки. Інші види з'єднань після висихання дерева послаблюються, що може привести до неприпустимих деформацій, розхитування і руйнування конструкції даху.
вентиляція даху

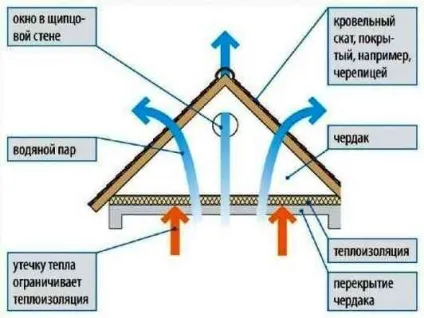

З опалювальних приміщень будинку через перекриття на горище постійно йде потік водяної пари, який на холодних поверхнях покрівлі конденсується. Конденсат зволожує дерев'яні деталі кроквяної системи та горищного перекриття, а також від вологи страждає і утеплювач.
Для захисту від зволоження конденсатом влаштовують вентиляцію горища - простору між опалювальним приміщенням і покрівлею.

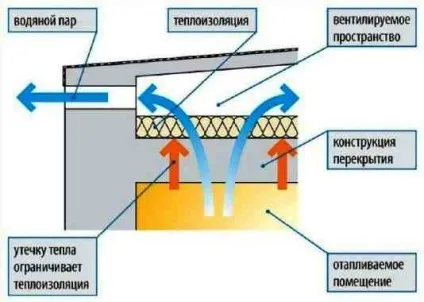

У плоских дахах і в дахах житлової мансарди залишають вентильований простір (зазор) між покрівлею і шаром утеплювача.
У даху мансарди обов'язково вентилюють зазор між покрівлею і утеплювачем через вентиляційні отвори, розташовані внизу, на звисі ската, і вгорі - в конику даху.
Укладання покрівельного покриття даху
Покрівельне покриття на похилих дахах може бути жорстким (керамічна, металева або полімерна черепиця, металевий профнастил, азбоцементні листи і т.д.) або м'яким - бітумна черепиця.
Жорсткі листи покрівельного покриття зазвичай укладають на обрешітку з дерев'яних брусків.

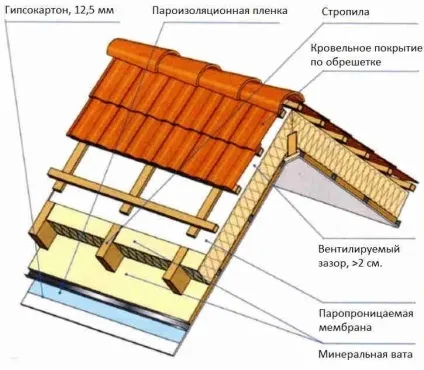

Для укладання покрівельного покриття з жорстких листів, по кроквах набивають бруски обрешітки і контробрешетки. Між кроквами і латами укладають паропроницаемую мембрану. В результаті під покрівельним покриттям створюється вентильований зазор.
Краплі конденсату з покрівельного покриття, сніг та атмосферна волога, яка проникає в зазори покрівлі, падають на мембрану і скочуються по ній вниз в ринву. Мембрана захищає утеплювач і крокви від зволоження.
Вентильований зазор зменшує утворення конденсату на поверхні покрівельного покриття.

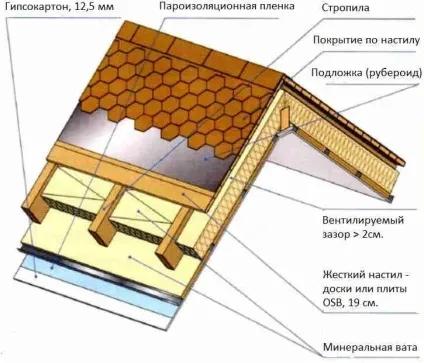

Для покриття схилів даху м'яким покрівельним матеріалом необхідно робити суцільний жорсткий настил.
Підкладка з руберойду або інших рулонних гідроізоляційних матеріалів вирівнює поверхню настилу і зменшує механічне навантаження на м'яке дахове покриття.
У конику даху обов'язково влаштовують виходи для повітря з вентильованого зазору.
У будинку без мансарди, якщо горище не експлуатуються. немає необхідності укладати теплоізоляцію, пароізоляційні плівки і гіпсокартон. Але паропроницаемую мембрану і підпокрівельний вентильований зазор залишають обов'язково.
