Цокольний профіль призначення, характеристики, порядок монтажу покроково

ПВХ профіль

Форма планок цього виду профілю така ж, як і у алюмінієвих. Єдине, чим відрізняються ці вироби, це матеріалом виготовлення. Для виробництва ПВХ профілю використовують високоміцний пластик, якому не страшні ні морози, ні волога, ні корозія. Успішно витримує він і перепади температур.

Профіль цокольний ПВХ, схема кріплення

Ще одна відмінність ПВХ профілю від алюмінієвого полягає в значно нижчою ціною. Це одна з причин, по якій цей вид опорних планок переважно використовується в приватному житловому будівництві. При зведенні об'єктів промислового і цивільного будівництва традиційного монтують алюмінієвий профіль.

двоскладовий профіль

ПВХ цокольний профіль складовою

Цей вид профілю має свої конструкційні особливості. Він складається з двох частин: задній і передній (торцевої) планки. Задня має Г-подібну форму. Одна поличка планки має отвори для установки кріпильних елементів.

Три види профілів, в тому числі двухсоставной

Друга поличка має П-подібною формою. В цей вузький паз вставляють другу частину профілю - передню. З її зовнішньої сторони знаходяться водовідвідний відлив і міцна армована склосітка. Такий пристрій профілю дозволяє регулювати відстань між його першою і другою полицею. Склосітка є додатковим опорним елементом і необхідна при оштукатурюванні фасадів.

Мокрий фасад. технологія

Комплектуючі для цокольного профілю

За допомогою комплектуючих для цокольного профілю можна вивести ідеально рівну лінію фасаду. Для з'єднання алюмінієвих або ПВХ планок необхідні з'єднувачі. Ці вироби представляють собою міцну пластину з порожніми П-образними торцями. У ці прорізи заводять алюмінієві планки, які потрібно з'єднати між собою.

З'єднувач для цокольних профілів

Якщо цокольний профіль нещільно прилягає до стіни, між ним і несучої поверхнею встановлюють спеціальні вироби - компенсатори. Всі вони мають отвори, через які здійснюється монтаж. Роль компенсаторів відповідає своїй назві. Товщина цих комплектуючих може бути різною. Вибирають ту, яка потрібна для перекриття зазору між несучою стіною і алюмінієвої планкою.

Для монтажу цокольного профілю крім комплектуючих, знадобляться дюбелі або дюбель-цвяхи. Якщо стіни фасаду нерівні і використовуються компенсатори, поряд з елементами кріплення використовують підкладкових шайби різного діаметру.

Монтаж цокольного профілю

При проведенні теплоізоляційних робіт найчастіше використовують алюмінієвий або ПВХ профіль. Ширина планок повинна відповідати товщині теплоізоляційного матеріалу. Технологія монтажу наступна.

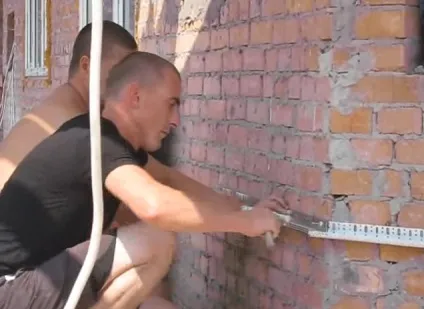

Крок 1. Виконують горизонтальну розмітку нижньої межі теплоізоляційного шару. Для того щоб провести рівну лінію, використовують нівелір або бульбашковий рівень. Якщо довжина фасаду значна, в кожному з його кутів вкручують саморізи і натягують між ними міцну нитку. Профіль можна встановлювати по ній, або прокресленою маркером лінії.

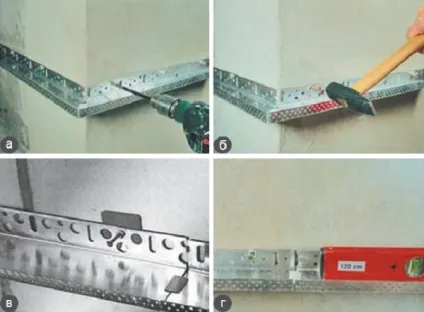

Крок 2. Починають роботу від кута фасаду, тому спочатку виготовляють кутовий елемент з полотна цокольного профілю. Це роблять у такий спосіб:

• укладають профіль на рівну поверхню так, щоб його полички були спрямовані вгору;
• відступивши від краю профілю 40-50 см, на нижній поличці за допомогою лінійки і простого олівця креслять лінію, перпендикулярну бічним поличках;
• поєднують з цією лінією кут металевого будівельного кутника;
• отчерчивают лінії по косинці так, щоб вийшов прямий кут;
• ножицями по металу або УШМ з диском по металу вирізають отриманий в результаті розмітки прямий кут;

надрізану частина профілю відгинають і відламують (зрізають);

відрізають з'єднувач так, щоб його довжина відповідала довжині зрізу в профілі;

встановлюють з'єднання на один з зрізів;

згинають профіль так, щоб лінії зрізів через з'єднувач щільно прилягали один до одного.

Крок 3. Притуляють профіль до кута фасаду і за допомогою маркера через перфорацію у високій поличці профілю відзначають на стіні точки кріплення. Вони повинні знаходитися на відстані 30-50 см одна від одної. Величина кроку між точками кріплення залежить від ваги теплоізоляційного матеріалу. Якщо це легкий листової пінопласт, можна збільшити відстань до 50 см.

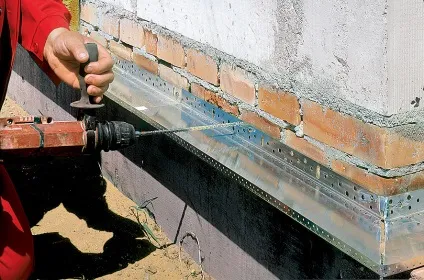

Крок 4. Використовуючи дриль і свердло з твердосплавним кінчиком, висвердлюють отвори в стіні.

Етапи кріплення профілю

Потрібно висвердлити отвори під дюбелі

Крок 5. Притуляють до стіни цокольний профіль і в тих місцях, де це необхідно, після чого підбирають компенсатор такої товщини, щоб вона відповідала ширині зазору між фасадом і алюмінієвої планкою.

Крок 6. Через перфорацію в профілі і компенсаторі встановлюють в отвір в стіні порожнистий стрижень (дюбель).

Крок 7. За допомогою молотка забивають в дюбель цвях. Кріплять цокольний профіль на протязі всієї його довжини.

Шуруп вставлений в дюбель

Фіксація профілю. Молотком забивають шуруп

Крок 8. Встановлюють на торець профілю з'єднувач і приступають до монтажу наступної алюмінієвої (або ПВХ) планки.

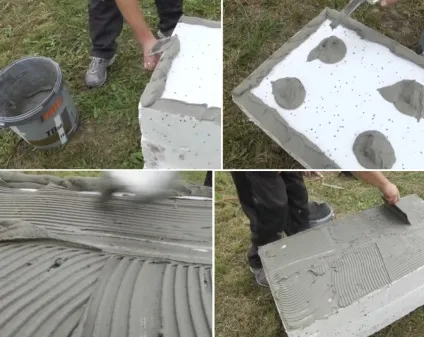

Після завершення робіт приступають до укладання утеплювача. Його нижні торці повинні бути встановлені в поглиблення стартового цокольного профілю. Якщо утеплювач приклеюють, на нього спочатку повинен бути нанесений клей. По завершенні теплоізоляційних робіт зазор між стіною і цокольним профілем заповнюють вологостійкої і морозостійкої піною.

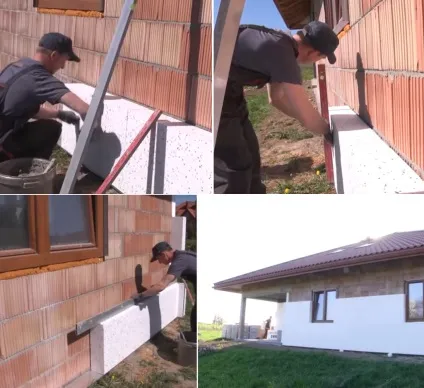

Установка утеплювача на цокольний профіль

Монтаж плит утеплювача

Фіксація плит дюбель-грибком
