Clone PI це імпульсний металошукач, без визначення типу металів. Клон ПІ може працювати з котушками різних розмірів.
При використанні котушки кільце, діаметром 20 см, металошукач Клон має глибину пошуку монети до 25 см і великого металу до 1 метра.
За основу Клона взята схема металошукача Tracker PI-2. з внесенням в неї деяких змін.
Металошукач Clone PI має наступні відмінності від оригіналу (металошукач Tracker PI-2):
- Місце мікроконтролера AVR, використовується PIC контролер.
- Для індикації металошукач використовує РКІ екран, без підтримки світлодіодів.
- У приладі вбудована автоподстройка: швидка і повільна.
- Все управління металошукача кнопкове (без змінних резисторів).
Схема металошукача Клон ПІ:
Увага: останні версії прошивок для металошукачі, випускалися для мікроконтролера PIC18F252.
Клон ПІ це імпульсний металошукач, середньої складності, для новачка він будить складний у виготовленні. Але людина, що має невеликий досвід у виготовленні металошукачів або іншої електроніки зможе з ним впоратися.
Схема металошукача Клон містить кілька дорогих елементів: РКІ екран, АЦП MCP3201 і мікроконтролер. Перед початком виготовлення металошукача, обов'язково придбайте АЦП. так як з його купівлею можуть виникнути труднощі!
Також схема металошукача, містить програмований мікроконтролер, тому для його виготовлення вам знадобиться програматор, з підтримкою програмування мікроконтролерів - PIC18F252 і вміння ним користуватися

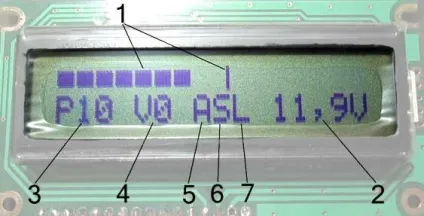

На екрані, металошукач Клон Пі виводить наступну інформацію:
- Рівень відгуку ( "швидкий" і "повільний» слайдери).
- Напруга живлення.
- Поріг (величина, зворотна чутливості).
- Гучність.
- Ознака активності автопідстроювання (відгук перевищує поріг в будь-яку сторону).
- Ознака повільної автопідстроювання (відхилення відгуку в позитивну сторону), збігається зі звуковою сигналізацією.
- Індикатор включеної підсвічування дисплея.
В роботі металошукач Клон показав себе досить непогано, і деякі «самодельщики», навіть налагодили їх продаж. При якісній зборці, Клон практично не відрізняється по пошукових характеристикам, від Tracker PI і інших імпульсних металошукачів.
Для харчування металошукача, рекомендується використовувати акумулятор 12В, батарейки погано для цього підходять, через велику енергоспоживання!
Але зі свого досвіду скажу, що все не так райдужно, і два зібраних однаково металошукача, в роботі можуть сильно відрізняться (Правда, збиралися вони ще з першими версіями прошивки, і можливо в більш нових версіях, цю проблему усунули).
Збірка металошукача Clone PI своїми руками
Збірку металошукача Clone PI, як уже сказано вище, слід почати з пошуку і покупки деталей, для виготовлення друкованої плати. Після їх покупки, можна переходити до безпосереднього процесу виготовлення і збірки.
Насамперед, необхідно витравити друковану плату, малюнок друкованої плати наведено нижче (Плата двостороння), а в цьому архіві міститься малюнок плати, розмітка для сверловки отворів, а також схема і розташування елементів на платі.
В архіві ви можете завантажити версію плати Clone PI-М. Тут вже ВНІС деякі дороботкі в базову схему, і виправлених помилки: доданий УНЧ, доданий ключ для підсвічування РКІ, і схма розлучена на односторонній платі - ClonePI-M
Після виготовлення друкованої плати, в неї необхідно впаяти все радіодеталі. Мікросхеми краще встановити на панельки. Також до плати підключаємо кнопки управління, екран, динамік, і роз'єми для котушки і харчування металошукача. Після закінчення пайки, плату необхідно промити спиртом і добре просушити.
Потім уважно оглядаємо плату, з метою виявити «непропай» і «заліпухі». Якщо все ОК, то можна приступати до програмування мікроконтролера.
Прошивка мікроконтролера (PIC18F252) версії 1.8.1 (Остання) - CPI_PRG_181_18
Інші версії прошивки, і вихідний код програми, для металошукача Clone PI можна скачати тут
Після програмування, мікроконтролер встановлюємо на плату, і вже можна побачити перші плоди своєї праці. Харчування металошукача краще подавати через запобіжник (2-5А), в випадки ураження електричним струмом чи помилки при пайку, він може врятувати ваше плату! Якщо металошукач включився, на екрані все показує, подає звук і реагує на кнопки управління, то можна переходити до виготовлення пошукової котушки. Якщо щось не працює, то повертаємося до етапу візуально огляду, перевірці плати за схемою і виявлення помилок і дефектів складання!
Виготовлення пошукової котушки для металошукача Клон ПІ
Просту пошукову котушку для металошукача Clone PI можна виготовити, з обмоточного емаль дроту діаметром 0,6 - 0,8 мм, намотавши на оправлення (діаметром 25-27 см) - 25 витків. А як оправлення можна використовувати каструльку або дугою відповідні круглий предмет.
Потім витки котушки туго умативает ізолентою або скотчем. А до кінців котушки підпоюємо свити багатожильний провід з перетином 0,75 мм, довжиною 1 - 1,3 метра. Для зручності роботи, захисту котушки від ударів і додання їй естетичного вигляду, можна її засунути в ось такий корпус (Його легко можна купити через інтернет, і я часто використовую його для виготовлення котушок для металошукачів).

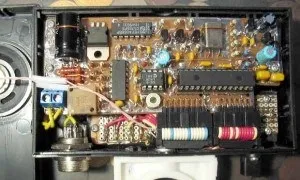

До кінця котушки підпоюємо роз'єм, і приєднуємо її до металошукача. Включаємо його і перевіряємо наявність реакції не метал. Якщо реакція є і у вас хороша чутливість. Те можна зробити підстроювання металошукача і приступати до остаточного складання металошукача в Корпус. На фото нижче наведено приклад розташування елементів металошукача всередині корпусу.

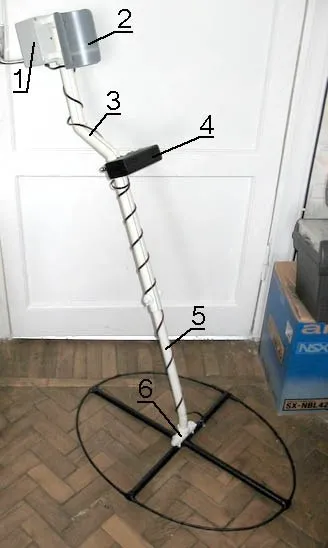

Після складання металошукача і котушки в корпус, вам залишається виготовити до нього штангу і приступати до своїх пошуків!
Проект металошукача Clone PI отримав своє продовження у вигляді Clone PI AVR з більш доступними компонентами і спрощеною схемою, і Clone Pi W - світлодіодна версія металошукача.
При створенні цього матеріалу використовувалася інформація з сайту розробника - fandy.hut2.ru/ClonePI.htm
Обговорення, теоретичні та практичні питання з виготовлення і експлуатації металошукача Клон ПІ можна знайти на цьому форумі md4u.ru/
