циркулярний насос

На відміну від інших типів насосів, при виборі насосного агрегату для опалення необхідно проявити терпіння і увагу, по можливості отримати максимум інформації про те, як правильно підбираються циркулярні насоси для опалення будинку. Причина такої уваги досить проста - при аварії циркулярного насоса або його неправильної роботи можна не просто вивести з ладу дороге опалювальне обладнання, а й отримати серйозні травми і опіки.

Навіщо потрібні циркулярні насоси для опалення будинку

Сьогодні практично будь-який сучасний опалювальний котел або прилад оснащений циркулярним насосом. Робиться це виробниками для підвищення ефективності роботи опалювального обладнання за рахунок наступних чинників:

За рахунок циркуляції теплоносія в контурі можна практично без втрат доставляти тепло в будь-яку точку квартири або будинку;
Виключається ситуація, коли основна маса тепла виділяється в приміщенні, найближчому до місця установки опалювального котла або генератора. При роботі циркулярного насоса всі труби і радіатори прогріваються рівномірно, що сприяє збільшенню їх терміну служби:
Найголовніше - циркулярний насос створює так зване тиск безпеки в теплообміннику котла, поки насосний механізм працює справно, прогара або руйнування дуже гарячого і навантаженого вузла не відбудеться.

Важливо! Використання циркулярного насоса дозволяє досягти економії газу в 20% і вугілля, пічного палива або інших видів палива - не менше ніж на 15%. Якщо роботою насосного механізму для опалення управляє додатковий модуль автоматики котла, реально можна досягти економії газу в 25%.

Як вибрати модель циркулярного насоса

Якщо ви не знайомі з роботою опалювальних приладів і котлів, в цьому випадку краще не займатися розрахунками та підбором такого важливого пристрою власними силами, довірте цю справу фахівцям. Установку циркулярного насоса можна виконати навіть власними руками, якщо у вас є хоча б невеликі навички слюсарних робіт з трубами і насосними агрегатами.

Що собою являє циркулярний насос

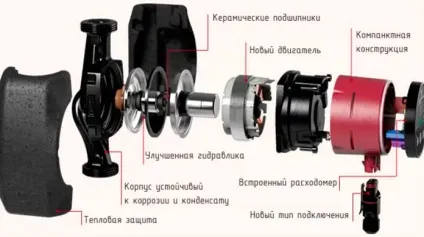

По суті, циркулярний насос - це малопотужний відцентровий прилад консольного типу, що складається з декількох основних деталей:

Корпуси з вхідним і вихідним патрубком. Найчастіше його виготовляють з латуні або міцного термостійкого пластика, рідше зі сталі або спеціального сплаву, дешеві варіанти можуть мати алюмінієвий корпус;
Обмотки статора двигуна змінного струму, запресованої в корпус;
Колесо з радіальними лопатками, насаджене на вал ротора, ущільнювачів сальниками і парою підшипників закритого типу. Крім того, робоче колесо зазвичай забезпечується спеціальною компенсаційної муфтою, яка встановлює положення диска в равлику насосного механізму під навантаженням;
Панелі управління з перемикачем режимів роботи циркулярного насосного пристрою. Як правило, на панелі управління приладу є перемикач, який регулює продуктивність насосного агрегату. На бічній стінці панелі встановлений роз'єм для підключення приладу до автоматики котла.

Це дозволяє виставити оптимальну швидкість течії теплоносія через теплообмінник, яку виставляють в залежності від опалювальної площі приміщення. Середнє споживання електроенергії складає від 50 до 90 Вт / год, залежно від обраного режиму.

Порада! Незважаючи на зовнішню простоту циркулярного насоса, не варто без крайньої необхідності розбирати його і намагатися ремонтувати або регулювати.

У робочій камері циркулярного насоса знаходиться теплоносій - вода або антифриз під тиском 1-2 атм. Якщо порушити прокладку на кришці, з'явиться текти гарячої рідини, з якої складно боротися.

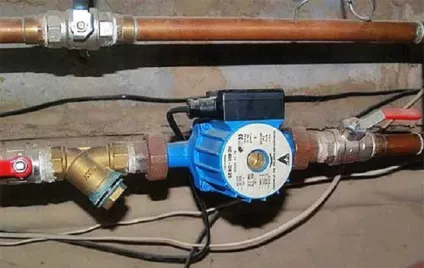

Де і як встановлюється циркулярний насос

Винятком може бути випадок, якщо після монтажу опалювальної системи горе - майстри забули в трубах опалення видалити бруд, пил або сміття, навіть дрібні камінчики. В цьому випадку при запуску системи опалення під дією тиску потоку теплоносія все забруднення однозначно потраплять в равлика насосного механізму і заклинять її, тим самим блокують роботу. Компенсаційна муфта виштовхне колесо з проточної частини равлики насосного агрегату, і деякий час вода в трубах буде текти самопливом, поки автоматика не зупинить котел.

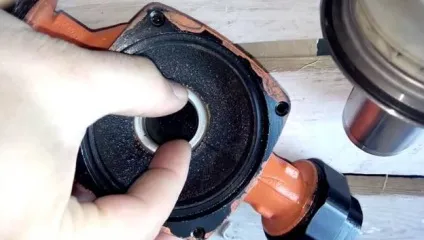

Тільки в цьому випадку можна вивернути чотири шестигранних болта і акуратно зняти кришку, щоб видалити камінь. Процедуру можна проводити без демонтажу циркулярного насоса з системи опалення.

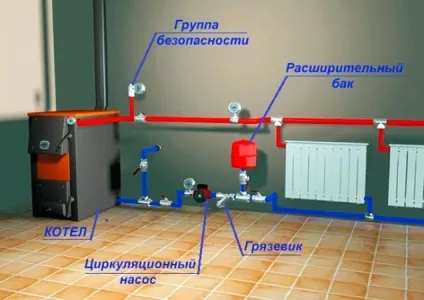

Якщо в конструкції котла немає циркулярного насоса, його встановлюють за допомогою лінії байпаса, як на схемі. Крім того, необхідно правильно вибрати місце установки циркулярного насоса.

Важливо! Циркулярний насос повинен перебувати в найнижчій точці щодо котла опалення, як можна ближче до входу в теплообмінник.

Циркулярний насос «Grundfors»

Датська компанія «Grundfors» визнана одним зі світових лідерів у виробництві насосного обладнання. До відмінних рис продукції «Grundfors» відноситься той факт, що всі вузли і елементи насосних механізмів, від фланцевих гайок до електродвигунів та плат управління, виробляються на підприємствах компанії, без використання дешевих компонентів з Китаю або Південно-Східної Азії. Замкнутий цикл виробництва забезпечує високу якість продукції, в тому числі циркулярних агрегатів. Величезна кількість виробників опалювального обладнання використовує циркулярні насоси «Grundfors».

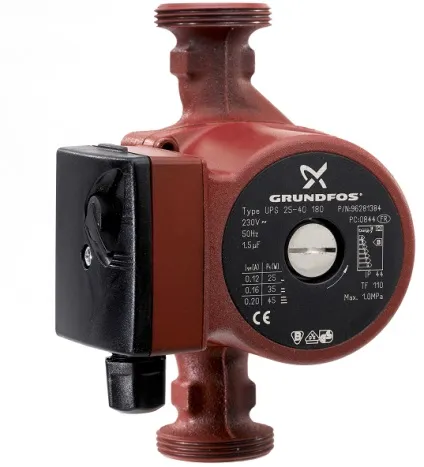

Для побутових опалювальних систем найчастіше застосовують потужні і компактні насосні агрегати серії «UPS» або «UPSD». Наприклад, для опалювального обладнання потужністю 10 кВт підійде невелика модель «UPS 15-50» з трьома режимами швидкості роботи. Найчастіше такими циркулярним насосами комплектуються системи опалення для житлових приміщень в 70-120 м 2.

Для більш потужного котельного агрегату, в 16-18 кВт, можна встановити циркулярний насос моделі «UPS 25-60». Монтажна довжина насоса - 180 мм, на патрубках є зовнішня трубне різьблення, тому кріплення на байпасе або підводі до теплообмінника виконується бронзовими накидними гайками з внутрішнім різьбленням в півтора дюйма. Вартість такого циркулярного насоса на сьогодні становить близько 85-90 євро.

Всі моделі «Grundfors» серії «UPS» і «UPSD» мають вбудований захист від блокування робочого колеса, тому в додаткових захисних реле або датчиках перевантаження не потребують, досить підключити змінну напругу в 220 В. Корпус насосного агрегату серії «UPS» виконується з пресованого алюмінієвого сплаву, але існують модифікації «UPSFB» для роботи на слабоочищених воді, у яких корпус виконується з нержавіючої сталі або бронзового сплаву.

До відома! Популярність циркулярних насосів «Grundfors» привела до того, що ринок заполонили численні китайські підробки дуже недобру якість.

Тому купувати подібні вироби краще у фірмових салонах або магазинах. Щоб відрізнити підробку від оригіналу, рекомендують перевіряти якість забарвлення всіх елементів металевого корпусу, навіть різьблення на патрубках вироби. Крім того, при огляді перевіряйте наявність виштампувані семизначних номерів і буквеної серії вироби. У підробках вони часто відсутні або зроблені вкрай недбало.

висновок

Гарантія на циркулярні прилади «Grundfors» становить мінімум п'ять років, тому є сенс купувати дорогий і якісний мотор. Дешевий і невідомий насос для опалення чесно прослужить сезон - два, але на більше, як правило, сподіватися не доводиться, а з огляду на той факт, що в зимовий час вихід з ладу насоса може привести до аварії котла, краще зайвий раз не ризикувати.
