Цифровий (електронний) нівелір є сучасним помічником для виконання геометричного нівелювання, а також нівелювання на будівельному майданчику. Цифровий нівелір, також як і оптичний, призначений для обчислення перевищень. Тільки робить він це швидше і простіше. Вони досить широко застосовуються, перш за все, при спостереженні за осадкою будинків і споруд, при будівництві складних в інженерному відношенні об'єктів.

Цифровий нівелір значно спрощує весь процес нівелювання. Якщо у випадку з оптичними нівелірами, оператор приладу повинен знімати відліки по рейці, виробляти деякі обчислення для отримання перевищення, то з цифровим нівеліром цього робити не треба. Геодезисту досить навести на рейку і натиснути кнопку, після чого цифровий нівелір візьме відлік по річці і виміряє відстань до неї.

Цифровий нівелір має пристрій автоматичної реєстрації вимірювань по рейці і процесор для подальшої обробки всіх результатів нівелювання. Під час вимірювань, прилад вимірює відстань до рейки і перевищення між точками. Це дозволяє виключити два основних типів помилок: помилки спостереження при взятті (зняття) відліку і найголовнішу помилку вимірювань відстані. Точність приладу коливається від 0,3 - 1,3 мм на 1 км подвійного ходу. Чим вище точність нівеліра, тим вище його вартість.

Головні виробники нівелірів - це компанії Trimble і Leica.

Нівелір Trimble DiNi (рис. 3) - це геодезичний прилад для вимірювання висот, що входить в набір продукції TrimbleIntegratedSurveyingTM. Нівелір Trimble DiNi може використовуватися в таких завданнях як точне нівелювання плоских і похилих поверхонь, завдання необхідних ухилів і поздовжніх профілів, стеження за деформаціями і створення висотної основи опорних геодезичних мереж.

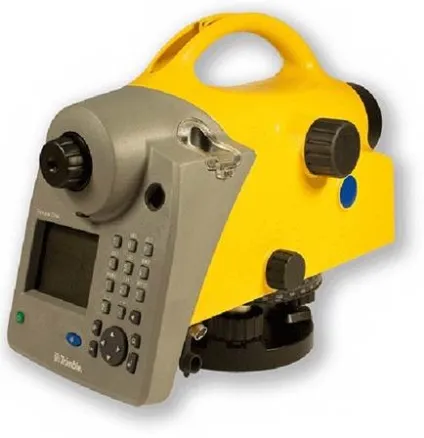

Малюнок 3. Цифровий нівелір Trimble DiNi

Основні характеристики (табл. 4):

• визначення точних оцінок;

• виключення помилок і переробок завдяки цифровому зчитування;

• швидкий і зручний обмін даними з комп'ютером;

• вимірювання по 30-ти сантиметровому сегменту штрих-кодової рейки;

• робота виконується на 60% швидше в порівнянні зі звичайним нівеліром з компенсатором;

• висока продуктивність в поле.

Технічні характеристики нівеліра Trimble DiNi

Точність (по DIN 18723, СКО перевищення на 1 км подвійного нівелірних ходу):

• Електронні вимірювання: - точна інварна рейка зі штрих-кодової розміткою: - 0,3 мм; - стандартна рейка зі штрих-кодової розміткою: - 1,3 мм; • Візуальні вимірювання: - 1,5 мм; • Вимірювання відстаней (з відстані візування 20 м): - точна інварна рейка зі штрих-кодової розміткою: - 20 мм; - стандартна рейка зі штрих-кодової розміткою: - 25 мм; - візуальні вимірювання: - 0,3 м;

• Електронні вимірювання: - 1,5 м - 100 м; • Візуальні вимірювання: - від 1,3 м;

• Дискретність вимірювання висоти: - 0,01 мм / 0,0001 фт / 0,0001 дюйм; • Дискретність вимірювання відстані: - 1 мм; • Час вимірювань: - 3 сек;

• Стандартні програми: - окремі вимірювання з і без установки станції, винос позначки, нівелювання по ходу з проміжним візуванням і виносом позначки, зрівнювання ходу;

• Робоча температура: - від -20 ° C до + 50 ° C; • Пиле- і влагозащищенность: - IP55;

• діаметр вхідної зіниці: - 40 мм; • поле зору: - 2,2 м на 100 м; • поле електронного вимірювання: - 0,3 м; • збільшення: - 32-кратне;

• графічний, 240 x 160 пікселів, монохромний, з підсвічуванням;

• внутрішня пам'ять: - до 30 000 рядків даних; • зовнішня пам'ять: - підтримка USB модулів флеш-пам'яті; • передача даних: - USB інтерфейс для передачі даних в комп'ютер (двосторонній зв'язок);

• внутрішня батарея: - літій-іонна, 7,4 В / 2,4 Ач; • час роботи: - на 3 дні роботи без подстветки;

Маса (з батареєю):

Нівелір Trimble DiNi забезпечує максимальну продуктивність при виконанні повсякденних геодезичних робіт. Він має міцну конструкцію (з захистом від пилу і вологи), що дозволяє використовувати його в суворих польових умовах.
