Чіпсет (chipset) - це набір мікросхем (розміщених на системній платі), за допомогою яких забезпечується спільне функціонування всіх підсистем персонального комп'ютера: підсистем пам'яті, процесора, пристроїв введення-виведення і інших компонентів системного блоку.

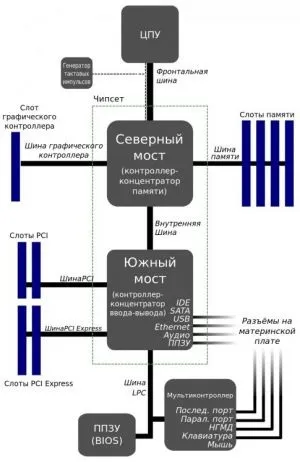

Рис 1. Схематичне зображення материнської плати.

Чіпсет материнської плати складається з двох основних мікросхем: північний і південний міст.

Північний міст (контролер-концентратор пам'яті, Memory Controller Hub, MCH, Northbridge, системний контролер чіпсета) - призначений для забезпечення роботи найбільш швидкісних підсистем персонального комп'ютера.

До складу північного моста входить:

• контролер системної шини, який забезпечує взаємодію центрального процесора з іншими пристроями;
• контролер пам'яті, керуючий роботою оперативної пам'яті;
• контролер графічної шини AGP, за допомогою якого забезпечується взаємодія з графічною підсистемою;
• контролер внутрішньої шини для зв'язку з південним мостом (при класичній реалізації роль внутрішньої шини грає PCI-шина).

Південний міст (контролер-концентратор введення-виведення, I / O Controller Hub, ICH, Southbridge, функціональний контролер чіпсета) - призначений для забезпечення роботи більш повільних пристроїв системи (у порівнянні з північним мостом): карт PCI, інтерфейсів PCI Express, IDE, SATA, USB.

До складу південного моста входить:

• контролери шин PCI, PCI Express, за допомогою яких підключаються карти розширення PCI, PCI Express;
• контролер шини USB, за допомогою якого забезпечується взаємодія з USB-пристроями;
• IDE / SATA контролери, які використовуються для підключення накопичувачів з інтерфейсом IDE / SATA;
• контролер шини LPC, який здійснює підключення пристроїв (послідовний і паралельні інтерфейси, маніпулятор «миша» і клавіатури);
• звуковий контролер;
• незалежну пам'ять BIOS;
• контролер Ethernet;
• управління живленням (APM і ACPI);
• DMA контролер;
• незалежну CMOS-пам'ять;
• інші низькошвидкісні контролери.
