Чиллер секрети правильного вибору
Великі приміщення на зразок розважальних або торгових центрів, лікарень, готелів, виробничих цехів і складів потребують особливої системі кондиціонування. Вона повинна бути тісно пов'язана з роботою систем опалення та вентиляції, і при цьому бажано, щоб вона не просто охолоджувала повітря, але і зволожувати його або осушувати в залежності від особливостей будівлі. І найкраще з такими завданнями сьогодні справляються системи кондиціонування, побудовані на основі чиллерів.
Що дає така система?
- вона дає максимально ефективне охолодження (або нагрівання, якщо буде потрібно),
- вона економічна - чиллери споживають занадто багато електроенергії в порівнянні з іншими видами кліматичної техніки,
- вона коштує не дуже дорогий про - найбільше користувач витратиться тільки тоді, коли буде розробляти систему кондиціонування - це сама енергоємна частина всього проекту, однак вона швидко окупиться,
- вона многовариантна - в залежності від потреб будівлі і його мешканців можна вибрати найрізноманітніші види обладнання, оснащеного цілим комплексом особливих елементів.
Якими бувають чиллери?
У продажу зустрічаються різні варіанти цих агрегатів, але основними вважаються всього 6 різновидів.

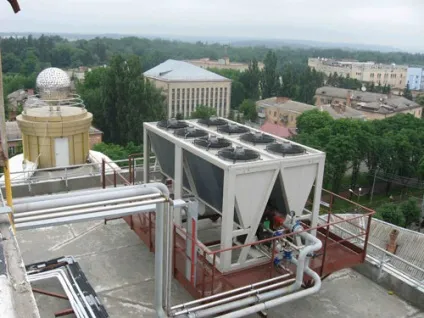

1. Чилер, оснащений функцією повітряного охолодження конденсатора.
Як правило, таке обладнання працює на воді, яка виступає холодоносителя. Цей варіант вважається дуже економічним і при цьому легким з точки зору проектування і подальшого монтажу, однак чиллери з повітряним охолодженням мають і ряд недоліків. Серед них:
- можливість роботи тільки при плюсовій температурі,
- відсутність регулювання високого рівня звукового тиску (його показники часто зашкалюють за 62 дБА),
- можливість повного розморожування чилера, якщо вода була злита в повному обсязі або невчасно.
2.
Як правило, в якості теплообмінника і холодоносителя в цій ситуації виступає гліколь, однак це може бути і вода. Така холодильна станція працює в графіці 5/10 градусів, а охолоджена вода після теплообмінника відрізняється параметрами 7/12 градусів.
Переваги цієї системи є такими:
- користувачеві не потрібно кожен сезон спустошувати гідравлічну систему, а потім знову її заповнювати,
- випарник чиллера ніколи не розморожується,
- система здатна працювати навіть при мінусовій температурі зовні,
- взимку така система може інтегруватися з сухою градирнею для вільного охолодження повітря.
З іншого боку, подібні чиллери також мають недоліки. Серед них:
- досить висока ціна (у порівнянні з попередньою моделлю вони коштують приблизно на 30% дорожче),
- більш високе споживання електроенергії (за рахунок гліколю),
- більш низька температура теплоносія,
- наявність другого гідравлічного контуру,
- необхідність використовувати додаткову автоматику, що запобігає розморожування теплообмінника, коли система вперше запускається взимку після тривалого простою.
3. Чилер, оснащений вбудованою градирнею.
Це обладнання дозволяє реалізувати вільне охолодження в холодні сезони, причому автоматика самостійно вибирає оптимальний режим роботи - робота тільки градирні, робота тільки компресора або змішаний режим. Це дозволяє домогтися максимальної економії електроенергії, що робить таку систему дуже економічною і дає можливість користувачу швидко окупити витрати на неї.
Ще однією перевагою такого варіанту є те, що холодильну станцію з таким оснащенням можна використовувати без проміжних теплообмінників.
4. Чилер, оснащений виносним конденсатором.
Система може ефективно служити в окремих умовах, проте в більшості випадків експлуатації вона буде характеризуватися тільки недоліками:
- такий чиллер стоїть на 30-40% дорожче, ніж перший різновид,
- система не може працювати круглий рік в регіонах з холодним кліматом,
- вільного охолодження можна домогтися, тільки якщо система буде працювати виключно на цю функцію,
- між чиллером і конденсатором повинно бути невелику відстань, що не перевищує 30 м,
- в системі міститься занадто великий обсяг фреону,
- для установки такого чилера будуть потрібні виключно професіонали з високою кваліфікацією.
5.
Устаткування вважається недешевим, однак у нього є безліч переваг:
- такий чиллер володіє високою енергетичною ефективністю,
- загроза розморожування станції повністю відсутня,
- система може працювати цілий рік, витримуючи температуру до -40 градусів,
- чиллер працює практично безшумно,
- система надійно захищена,
- обладнання можна встановлювати на даху, і навантаження на покрівлю буде мінімальною,
- з мінімальними витратами можна встановити додаткову функцію вільного охолодження,
- відстань між чиллером і градирнею може бути необмеженим,
- чиллер не потребує складному сезонному обслуговуванні.
Однак при цьому така техніка буде приблизно на 60% дорожче першого варіанту.
6. Відцентрові чиллер або водоохлаждаемая станція, що має компресор відцентрового типу.
Устаткування вважається дуже ефективним, причому чим нижче температура охолоджуючої рідини, тим вище результативність роботи чиллера. Для того щоб її підвищити додатково, можна використовувати випарну градірню, яка буде підтримувати температуру води на рівні 30 градусів. Такий варіант відмінно підійде великим будівлям, які потребують надпотужних системах.
При цьому слід зазначити ще одну важливу перевагу такої системи - капітальні витрати на неї невеликі. Але, з іншого боку, є і недоліки - контур охолоджуючої води в такому чиллере повинен постійно підживлюватися, а мінімальна продуктивність обладнання насправді складе 30% від номінального показника.
7. Абсорбційний газовий чиллер, оснащений функцією водяного охолодження.
В якості палива на цьому обладнанні можна використовувати зріджений газ - привізною або отримується з газопроводу (для установки такого чилера до газопроводу повинен бути виконано надійне під'єднання). Також цей вид холодильної системи слід комплектувати з іспартітельной градирнею.
Якщо обладнання підключено правильно, воно продемонструє чудові переваги:
- мінімум відносних витрат споживаної енергії,
- висока окупність,
- можливість генерувати тепло взимку для опалення приміщення і гарячого водопостачання.
У той же час капітальні витрати на цей вид устаткування будуть досить високими, а мінімальна продуктивність чилера складе близько 25% від номінального показника. Також таке обладнання потребує підживлення контурів охолоджувальної води.
Що вибрати?
Розглядаючи всі ці варіанти, досить просто зважити всі за і проти, і ви зможете приблизно уявити собі, який варіант чилера вас би влаштував. Однак остаточний вибір слід робити з урахуванням специфіки всього об'єкта і ваших особистих побажань і вимог. Зокрема, потрібно буде врахувати:
- вартість і основні витрати електроенергії,
- ціну приєднання додаткових електричних потужностей,
- ціну на мережевий природний газ,
- особливості клімату, в якому ви проживаєте,
- бажані терміни окупності устаткування,
- можливість використання испарительной градирні,
- можливість встановити холодильну станцію і її елементи як всередині будівлі, так і зовні,
- особливості експлуатаційних характеристик станції при часткових навантаженнях протягом рік,
- параметри охолодженої рідини і ваші вимоги до них,
- вартість технічного обслуговування чилера протягом року (ціна на матеріали та роботу фахівців протягом року),
- термін служби обладнання.
З огляду на ці дані, оптимальний варіантом чилера для серверної буде система з вільним охолодженням (чиллер № 5) або чиллер з вбудованою градирнею (№ 3). Останній буде на 20% дешевше при покупці, а перший виявиться більш економічним згодом. Втім, в будь-якій ситуації все капіталовкладення в таку систему (при рівній вартості технічного обслуговування і однакової амортизації) складуть 5-7 років, після чого дадуть відмінну економію. Але якщо вам при цьому знадобиться приєднати додаткові електропотужності (на рівні приблизно 100 кВт), перший варіант однозначно буде кращим з точки зору економіки.
Аналогічним чином слід підбирати чиллери і для будь-яких інших приміщень. І тільки провівши всі точні розрахунки і зіставивши технічне завдання з різними типами станцій, які ви могли б вибрати, ви зможете підібрати оптимальну кліматичну техніку.
