Чи можна зробити верстат з виготовлення сітки рабиці
Як виявилося цілком реально організувати виготовлення сітки - рабиця не тільки на заводі, але в домашніх умовах. Для цього нам знадобиться деякий старанність, так як доведеться змайструвати верстат для прокатування сітки.
Я натрапив в інтернеті на один цікавий ресурс, де докладно зі схемами і поясненнями освітлений процес спорудження верстата для рабиці такого плану:
Для втілення ідеї верстата нам необхідно обзавестися відповідними матеріалами і інструментами за списком нижче:
3.Отрезкі різного металу.
4.Обойми від підшипників.

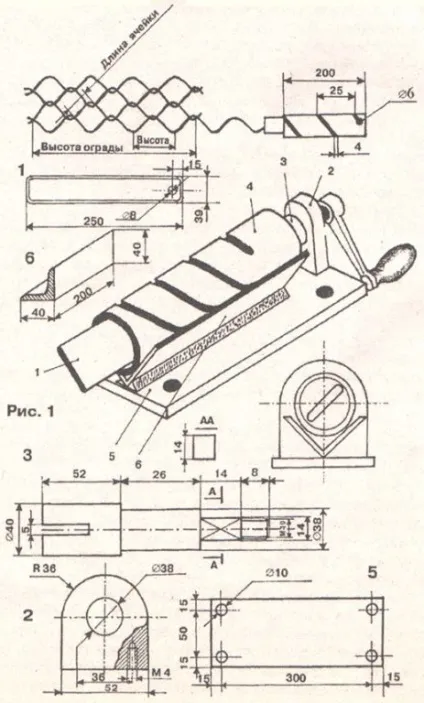

Якщо коротко, то основна робоча частина верстата виглядає таким чином:
де, 1 - це ріжучий частина, 2 - станина, 3 - вал, 4 - труба, 5 - підстава, 6 - куточок.

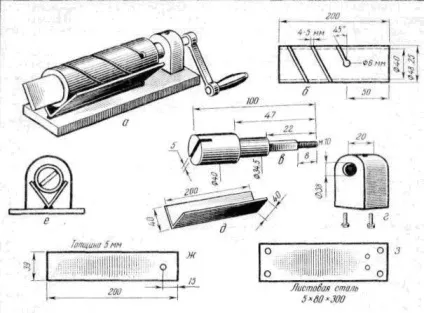

основною робочою частини в зборі, Б - труба з наскрізним спіралевидним пазом, В - вал,
Г - опора, Д - куточок зі сталі, Е - показані положення деталей для зварювання, Ж - ніж - оправлення, З - Плита станини.
На кресленнях ясно видно - які і яких розмірів деталі слід замовити у токаря, або, якщо є необхідні навички і можливість, виточити самому.
система вибрала цю відповідь найкращим
Якщо виникло бажання виготовляти сітку рабицю самостійно від А до Я, то найпростіший спосіб - зробити якусь подобу верстата, яке підійде для виготовлення сітки в невеликих кількостях. У невеликих, тому що такий спосіб виготовлення сітки досить трудомісткий і довго за таким заняттям пір не проведеш без особливої потреби. Для спорудження такого "верстата" знадобиться дощечка, на ній потрібно накреслити зигзаг необхідної довжини і ширини, свого роду направляючу, потім на кутах забиваєте гвоздики (або вкручують саморізи.), Берете м'яку дріт (підійде алюмінієва або ж сталева в'язальна) і "в'яжете" сітку рабицю, працювати краще в рукавичках. Але такий "верстат» не серйозний, підійде тільки для невеликих обсягів, максимум побудувати клітку для тих же кроликів.
Якщо ж хочете щось більш серйозне, то можна зробити повноцінний верстат для виготовлення сітки рабиці і з його допомогою поставити виготовлення сітки на потік :) Отже, перед виготовленням верстата, давайте подивимося, що у нас повинно виходити з під верстата:

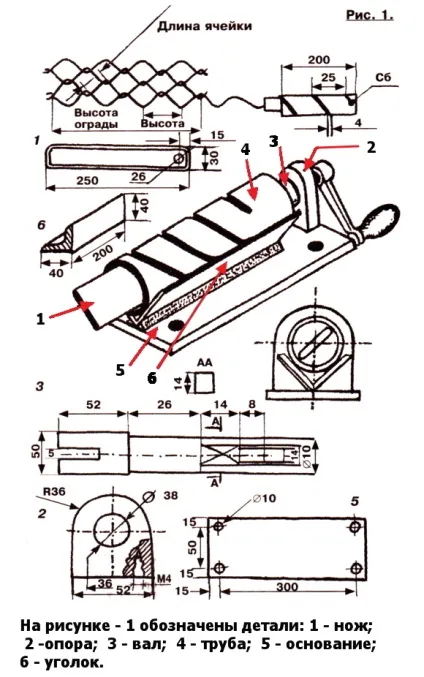

Ось такі ось рядки, такі собі подовжені пружинки. Потім ці рядки сплітаються один з одним і утворюють сітку. Сплітаються вони елементарно, просто протягується одна в іншу. Тепер про те, як отримати такі рядки. Головні комплектуючі верстата для виготовлення сітки рабиці - це навивальні планка і спіраль навивальні пристрої (її ще називають гвинтовою втулкою):

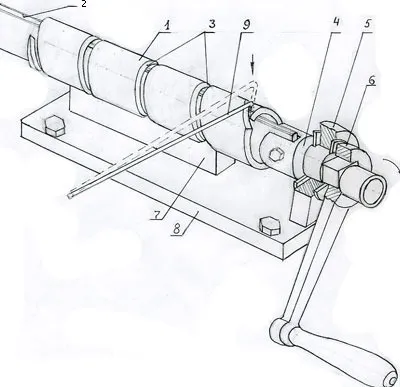

Навивальні планка зображена з розмірами для виготовлення сітки з перетином осередку 5х5см (цей розмір, як правило, має найбільший успіх). Гвинтові втулка виготовляється з труби - зовнішній діаметр 50-60мм, внутрішній отвір діаметром 35-36мм. У трубі необхідно зробити спіральний паз, на малюнку із зображенням верстата він показаний під номером 3. Робиться цей паз під кутом 45 градусів, крок 72мм. Навивальні планка (деталь 2) повинна бути з'єднана з валом (деталь 4) і рукояткою (деталь 6). Навивальні планка поміщається всередину гвинтовий втулки (деталь 1), потім сама гвинтова втулка приварюється до плати (деталь 8), а вал кріпиться до основи за допомогою стійки (деталь 5).
Якщо немає можливості виготовити кручені втулку, її можна придбати окремо в інтернеті, тоді виготовити верстат стане ще простіше, виглядають такі гвинтові втулки так:
Всі ці втулки вже підігнані під певні розміри осередків сітки рабиці.
На ваше запитання відповідь звичайно можна!
Головне зробити валки відповідні діаметру очка в сітці, найпростіший верстат для плетіння сітки рабиці виглядає так.
Це фактично обертається пластина в валці з прорізами, більш просунуті варіанти вже робляться з редуктором для полегшення зусилля або з елетропріводом для підняття продуктивності, але сам механізм ідентичний.
Вся установка зі столом приймачем і пристроєм розмотування і натяжителя дроту виглядає приблизно так.
