Якщо коротко - це шум. Сенс симетричних ліній в тому, що вони поглинають шуми та роблять це дуже добре.

Симетричний і несиметричний сигнал: в чому різниця?

Будь відрізок проводу є антеною, що приймає хаотичне електромагнітне випромінювання, яким ми постійно оточені: це радіо і телевізійні сигнали, а також перешкоди від ліній електропередач, двигунів, електроприладів, комп'ютерних моніторів і безлічі інших джерел. Чим довше провід, тим більше перешкод він приймає.

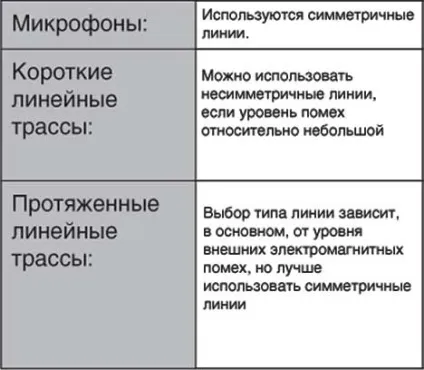

Тому симетричні лінії є оптимальним вибором для протяжних кабельних трас. Якщо ваша «студія» знаходиться прямо на робочому столі, а підключені пристрої знаходяться на відстані не більше одного-двох метрів, підійдуть і несиметричні лінії (якщо рівень електромагнітних завад не дуже великий).

Ще одне місце, де практично завжди використовуються симетричні лінії, - це мікрофонні кабелі. Причина в тому, що вихідний сигнал більшості мікрофонів дуже слабкий, тому навіть незначні перешкоди будуть для них щодо серйозні, а після проходження попереднього підсилювача мікшера посиляться до небезпечного ступеня.

Як симетричні лінії фільтрують перешкоди?

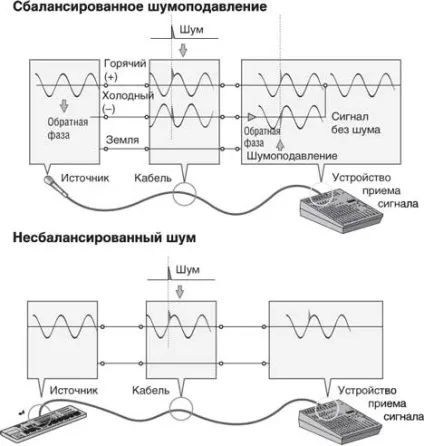

Функціонування симетричних ліній засноване на принципі придушення фаз: якщо додається два ідентичних сигналу не в фазі (тобто один сигнал инвертирован таким чином, що його піки відповідають провалів в іншому сигналі), в результаті ... не буде нічого. Плоска лінія. Сигнали пригнічують один одного.

Оскільки потрібні звукові сигнали в гарячому і холодному дроті не в фазі, все що накладаються перешкоди в лінії будуть абсолютно однаковими для обох проводів, а, отже, синфазними.

Хитрість в тому, що фаза одного сигналу реверсувати на приймальному кінці лінії, тому потрібні звукові сигнали стають синфазними, а накладаються перешкоди рассінхронізіруются по фазі. Перешкоди не в фазі ефективно придушуються, тоді як звуковий сигнал залишається незмінним. Здорово, правда?

Підведемо підсумки:

У симетричному кабелі три дроти:

1. Заземлений провід, не несуть сигнал. Це просто опорна земля або 0, навколо яких коливається сигнал інших проводів.
2. Гарячий провід (або «+»), що несе нормально-фазований звуковий сигнал.
3. Холодний провід (або «-»), що несе звуковий сигнал зі зворотним фазою.
