Цегляні димарі розрахунок параметрів і кладка все про труби

Багато заміські будинки опалюються печами. Для видалення з приміщення диму і продуктів горіння встановлюються димоходи. Найбільш популярними вважаються цегляні димарі, які естетично виглядають і є досить надійними. Скласти димохід самостійно складно, але при знанні початкових параметрів і інструкції по монтажу можливо.

Найбільшою популярністю користуються пічні труби з цегли

Види пічних труб

В даний час є дві класифікації пічних труб:

1. в залежності від місця розташування труби;
2. в залежності від матеріалу, з якого вони виготовляються.

Класифікація димоходів за місцем їх розташування

Димові труби можуть бути:

• насадні, що встановлюються безпосередньо на джерело опалення або камін. Є найбільш поширеними;

Димохід насадними типу вкрай поширений

• підвісні. Розташовуються зовні будівлі. Будівництво димових труб такої конструкції доцільно проводити в невеликих будинках, так як пристрій дозволяє максимально економити простір усередині житлового приміщення;

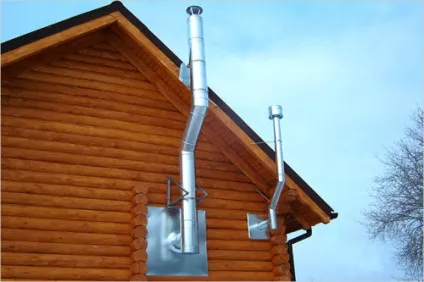

Зовнішній димохід підвісного типу

• корінні. Димохід розташовується поруч з пристроєм опалення на власному фундаменті;

Димохід з власним фундаментом

• стінні, тобто вбудовані в стіну при будівництві будинку. Такі димоходи досить важко обслуговувати, тому і застосовуються вони дуже рідко.

Димохід, вбудований в стіну

Класифікація пічних труб в залежності від матеріалу виготовлення

Найбільш часто виготовлення димових труб проводиться з:

Димові труби з цегли поступово втрачають свої лідерські позиції, так як для виробництва димової труби використовується виключно вогнетривкий і високоміцний цегла, який досить дорого коштує. Крім цього викласти, наприклад, красивий зовнішній цегляний димохід дуже складно. Кожен вигин труби призведе до зменшення тяги.

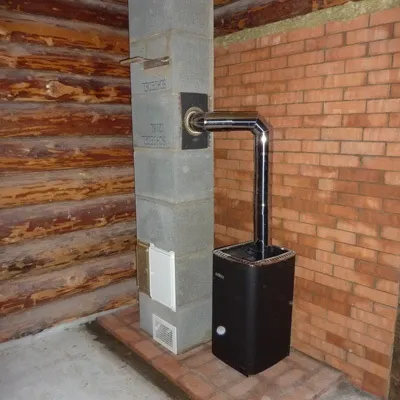

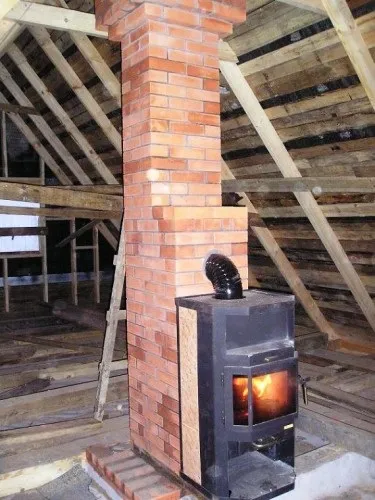

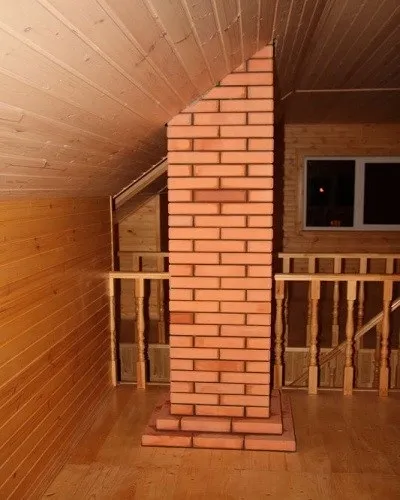

Цегляний димохід зможе відмінно вписатися в інтер'єр

Прочищати димохідні труби з цегли рекомендується як мінімум 2 рази на рік.

Вартість керамічних димарів також велика. Для установки димоходу з кераміки рекомендується монтувати окремий і міцний фундамент. Однак такі труби мають високу міцність і зносостійкість. Прочищати димохід можна 1 раз в 2-3 року, так як внутрішній шар його рівний і на ньому не осаджується велика кількість смоли і сажі.

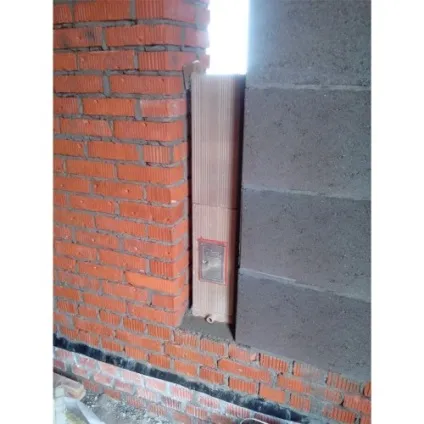

Керамічні пічні труби

Найбільш популярними в даний час вважаються димоходи зі сталі, причому можливі два види пічних труб:

Димова труба з жароміцної стали

Димохід їх сендвіч труб

Сталеві і сендвіч димоходи відрізняються:

• невисокою ціною;
• високою теплоізоляцією;
• простотою монтажу та обслуговування.

Для додання конструкції більш красивого виду сталевий димар можна обкласти цеглою, каменем або кахельними плитками.

Вибір димоходу і місце його розташування бажано передбачити на стадії будівництва будинку. Це дозволить максимально точно розташувати пристрій без додаткових тимчасових і фінансових витрат.

Як самостійно розрахувати параметри димової труби

Після вибору конструкції пічних труб і місця розташування димоходу необхідно провести розрахунок пічної труби, який полягає в двох основних параметрах:

Розрахунок перетину пічної труби

Обчислити необхідну величину перетину труби можна за формулою:

d² (квадрат необхідної величини) = 4 * (обсяг газу) / величину пі (3,14) * W (швидкість руху газу в трубі, приймається рівною 2)

Обсяг газу залежить від виду палива, що спалюється і розраховується як:

Обсяг газу = В (поправочний коефіцієнт, що залежить від застосовуваного палива) * обсяг палива * (1 + температура вихлопного газу / 273) / 3600

Поправочний коефіцієнт регламентується 5 ГОСТом 2127-47, який можна знайти за посиланням.

Щоб уникнути проведення складних розрахунків можна скористатися даними, виведеними професіоналами:

Потужність опалювального приладу, кВт

Необхідна перетин пічної труби, м

Розрахунок висоти пічної труби

Підрахунок висоти труб необхідний для придбання комплектуючих і обчислення тяги конструкції. Для цього існують два основних правила:

1. для забезпечення гарної тяги загальна довжина димової труби повинна бути не менше 5м;
2. висота труби на даху визначаться, виходячи з місця її розташування.

Висота димохідної труби в залежності від місця розташування

Розрахунок основних параметрів необхідний для наявності в конструкції оптимальної тяги і, отже, працездатності всієї системи опалення.

Монтаж димарів

Розглянемо, як зробити димову трубу, на прикладі двох основних видів димоходів: цегляному і зібраному з сендвіч труб.

Монтаж цегляного димохідного каналу

Пічні цегляні труби встановлюються на міцний фундамент. Як правило, труби з цегли є насадними або корінними. Для монтажу потрібно:

На опалювальне обладнання в місці приєднання димоходу, встановлюється ізоляція з азбестового листа. Далі установка димового каналу проводиться за такими правилами:

1. всі ряди цегли повинні бути викладені в шаховому порядку;

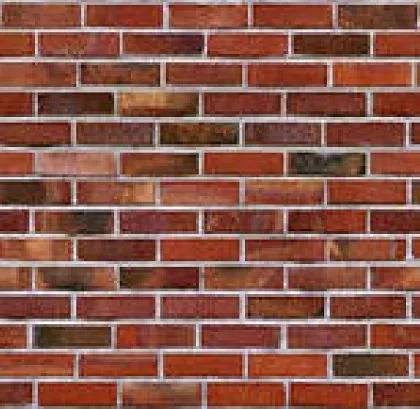

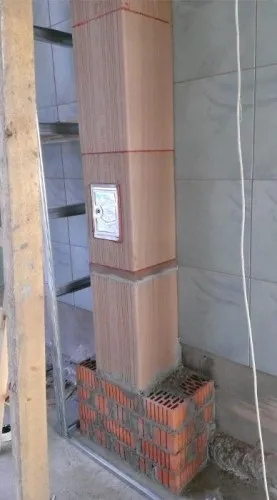

Правильна цегляна кладка

1. в місцях переходу через стелю і дах проводиться ущільнення кладки за рахунок збільшення зовнішнього діаметра. Внутрішній перетин труби повинно бути однаковим на всій довжині димоходу;

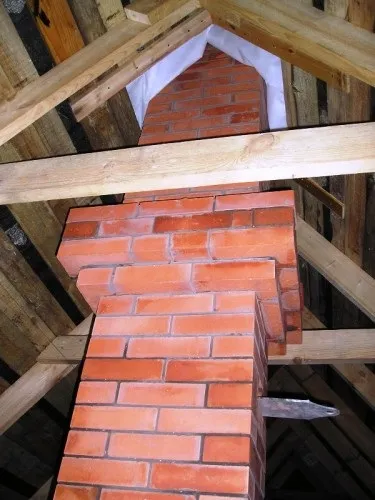

Распушки димоходу при проходженні через перекриття

1. при проході димової труби через дах потрібно встановити додаткові опори, які зміцнюють несучу конструкцію;
2. облаштування виходу труби на дах проводитися за допомогою сталевого фартуха;

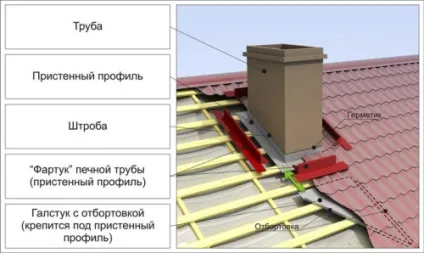

Вихід труби на дах

1. на даху будівлі повинно розташовуватися як мінімум 9 рядів кладки;
2. верх димоходного каналу захищається оголовком, що запобігає димохід від дощу і снігу, а так само засмічення сторонніми предметами.

Цегляна труба, змонтована за всіма правилами, прослужить досить тривалий час.

Монтаж димоходного каналу з сендвіч труб

Сендвіч труби монтуються за допомогою спеціальних фітингів, які можна придбати в спеціалізованих магазинах. Для монтажу конструкції будуть потрібні:

• труби і перехідники;
• герметик;
• ізолюючі перекриття матеріали;
• інструменти, до складу яких входять: лобзик, шуруповерт, викрутка і так далі.

Монтується металева димова труба своїми руками за такими правилами:

1. нижня частина димоходу кріпиться до котла чи іншого приладу опалення;
2. за допомогою інструментів збирається конструкція до місця проходу через стелю;

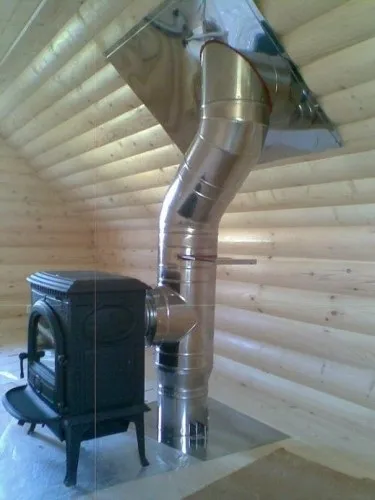

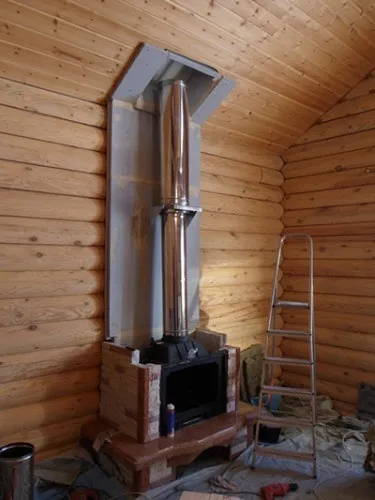

Початковий етап монтажу димаря

1. переходи через стіни ізолюються жароміцними матеріалами;

1. для облаштування переходу через стелю і виходу димоходу на дах використовуються спеціальні перехідники;

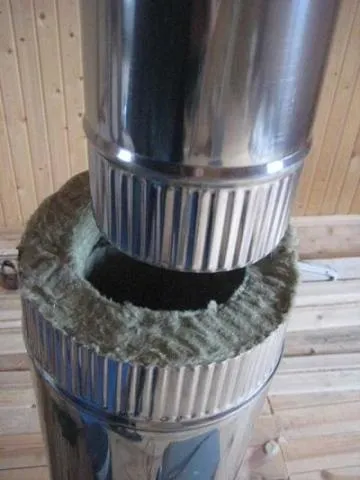

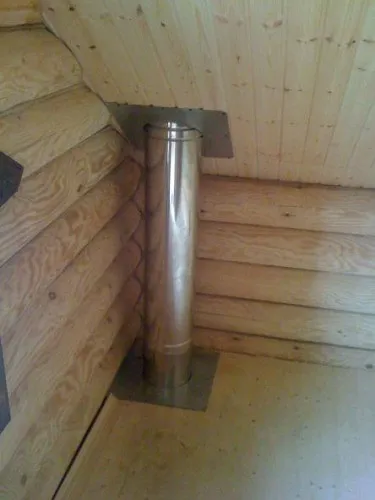

Перехідник димоходу через перекриття

1. прохід труби на даху захищається фартухом;

Фартух для проходу через дах

1. вгорі димоходу кріпиться оголовок.

Оголовок для сендвіч димоходу

Всі стики металевих труб обов'язково обробляються герметиком.

Пічні труби можна монтувати самостійно або довірити цю роботу фахівцям. Будь-які помилки в розрахунку або монтажі конструкції можуть привести до непрацездатності димоходу, що спричинить проблеми зі здоров'ям людини.
