Це мій особистий, сімейний 5-метровий кран - піонер, сибірське домоволодіння

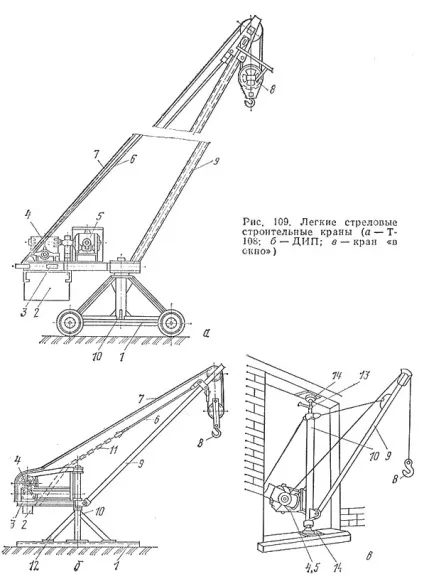

Пересувний легкий стреловой кран Т-108 (більш поширена назва «Піонер-2») складається з ходового візка 1, на якій закріплена поворотна колонка 10 (рис. 109, а). На колонці в підшипнику встановлена поворотна платформа 3 з вантажною реверсивної лебідкою (черв'ячний редуктор 4 і електродвигун 5), стрілою 9 і противагою 2. До оголовка стріли підвішений дворазовий вантажний поліспаст з гаковою підвіскою 8 і обмежувачем висоти підйому вантажу. Стрілу в робочому положенні утримує тяга 6. Вантажний канат 7 з головного блоку стріли ідет.на барабан лебідки.
Стаціонарний кран ДІП має нерухому поворотну колонку 10, встановлену на опорній хрестовині 1 з чотирма підкосами 12. Змінюючи довжину ланцюга 11 тяги 6 можна змінювати виліт стріли крана. Легкий кран, який встановлюється в отворі вікна, складається з поворотної колонки 10, встановленої в шарнірних опорах 14, які забезпечують його обертання. Для закріплення стійки в отворі вікна призначений гвинт 13 з лівого і правого різьбленням. На стійці шарнірно закріплена стріла 9 крана і жорстко - лебідка 4,5 механізму підйому вантажу. В окремих випадках, наприклад при будівництві одноповерхових промислових і сільськогосподарських будівель, Легкі будівельні крани типу Т-108 з подовженими стрілами можуть успішно конкурувати з дорогими стріловидними кранами.
Стандартна комплектація кранів:
- Температура навколишнього середовища від -20С ° до + 40С °
- Вантажопідйомність номінальна: 0,125-1т
- Виліт при номінальній вантажопідйомності: 2,37м
- Кут повороту: 360 ° (ручний)
- Швидкість підйому: 75-10 м / хв
- Механізм підйому: лебідка
Томськ, Красивий Ставок
Не в мережі
2 hours 28 min
да, ціна - найцікавіше. Але на сайті виробника - договірна (((
750 кг - 120 тир.
1000 кг - 145 тир.
як то не гуманно, имхо.
господар Заклади
Не в мережі
2 days 2 hours
Я так зрозумів, це типу метало-ательє - дайте креслення, ми зробили нашвидкуруч. (Ціна металу) х 2 (робота) х2 (прибуток) х2 (юрособа) х2 (на всякий випадок).
А так: швелера, куточок + лебідка. да рублів за 20 дядя Вася зварганити. АЛЕ! Продуктивність і доставаемость будуть сумнівні, имхо.
Розглянемо випадок розвантаження на 1 будинок.
1 довгомір = 2200 кран японський мінімум.
таких довгих предметів треба штук 7
разом Хино-кран рублів 15 набігає.
Подача? тут я сумніваюся, що їм можна добре розставили - потрібна довга стріла. Максимум що їм можна зробити - підняти в 1 місце на другому поверсі. Потім розтягувати іноземцями.
Висновок - це рішення для маленьких будівельних фірм (до речі, іде оренда.) Або важкодоступних місць (наприклад той же Кожевниково - подача крана злетить рази в 2-3)
а так - це знову щось на тему ТІБЕ. все самому. потім вся ця залізяка буде валяться на ділянці. ні, я за культурний аутсорсинг)))

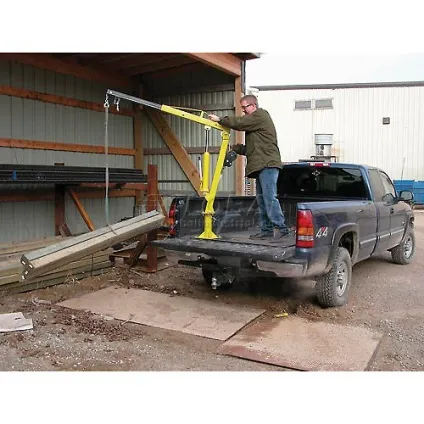

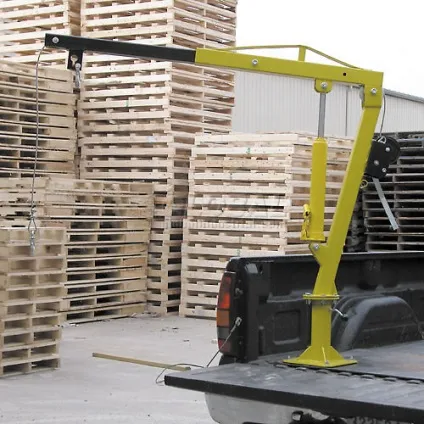

До речі бачив в Лисичанську кранчік на пікапі. ось це цікаво. Щось типу таких:
українська саморобка, технічка:
Я з Вологодського піонера. vpkran.ru
На рахунок ціни Ви не праві:
1. Проект крана обійшовся в 150 т.р.
2. Сертифікація і дослідні зразки в 350 т.р.
3. Технологія зварювання і атестація зварників близько 100 т.р. на рік.
4. Оренда цеху, цех в Москві 70 т.р. в місяць.
5. Фонд заробітної плати зварників і слюсарів механоскладальних робіт близько 150 т.р. в місяць c податками
6. Метал на кран близько 15 т.р. з різкою на лазері.
7. Електроди освітлення і т.д. віднесені на виробництво піонерів ще під 20 т.р. в місяць.
8. Менеджери теж хочуть їсти!
9. Тепер додаємо вартість лебідки від 15т.р. на кран.
10. Додаємо вартість механічкі: фрезерування, токарка і т.д.
11. Вартість канатів, гака і т.д.
12. Атестація інженера, того що оформляє паспорти і його зарплата.
13. Витрати на ведення діловодства та бухобліку. 14.
І вже нарешті тільки прибуток (а ще треба ПДВ заплатити).
Ми на ці крани креслення вже років п'ять вдосконалюємо і доводимо до розуму. І ще як Ви Ваш кран збираєтеся перевозити. Наш наприклад можна сміливо розібрати на десять частин і в багажнику перевозити, крім стріли.
Я, коли була необхідність піднімати колоди на 2й поверх, купив лебідку за 1500 і їй все підняв, правда поцупив хтось. А з приводу даного механізму, то звичайно ціна була б менше, якщо ліквідність товару була б велика. А так звичайно, зробити виробництво і продати 100 виробів, при цьому розраховувати на окупність всіх витрат ризиковано. Сделаеш дорого - купувати не будуть, а дешево - собі в збиток. Це вобще проблема виробництва в країні. Раніше совок забезпечував самоокупність розробки і виробництва володіючи значним внутрішнім ринком.
Назва лебідки "Практик" коштує рублів 700-1000. Брав на Говорова 19, будова В. У неї є отвори для кріплення. Кріпимо до шматка плахи намертво. Потім цю плаху прибиваємо парою цвяхів на 200 до середнього шматка стіни, при цьому лебідка трохи виходить назовні.
Весь процес я описував тут, тільки деякі фото кудись поділися.
Так, як і раніше в цій технології треба 2 людини, але подивіться, лебідка прив'язана майже до центру і друга людина тільки притримує вірёвкой. Полегшує підняття колоди значно. Там є одна проблема, коли колода вже піднято, треба як би перекинути його через лебідку.
Не в мережі
2 hours 26 sec
Кріпите лебідку вище так, щоб під нею утворився кишеню для прийому колоди. Підняли під самий верх. повернули трохи колоду
щодо стіни, опустили на край стіни. Далі кантуясь куди потрібно.
