Буржуйка з газового балона на дровах своїми руками, фото, креслення, на дровах

Якщо потрібно забезпечити доступний за матеріальним витратам і простий по виконанню якісний обігрів гаража або невеликого дачного будиночка, варто вибрати опалення на звичайних дровах. Для цієї мети зазвичай застосовується буржуйка тривалого горіння. яка, по суті, являє собою просту, але, в процесі виконання своїми руками, трохи доопрацьовану по конструкції піч з металу.

За допомогою печі з металу або буржуйки цілком можна зробити обігрів будь-якого складського і виробничого приміщення. Дана піч може бути цілком зібрана своїми руками. В процесі виготовлення зазвичай використовуються різні ємності з металу, серед яких газовий балон є найпопулярнішим.

Основний принцип виробленої роботи

Буржуйка тривалого горіння, виконана своїми руками, як і всі, хто працює на дровах пристрою, складається з таких елементів, як

1.Поддувало - це спеціальний канал, який зазвичай розміщений в самій нижній частині пічного корпусу. Саме по цьому каналу зазвичай подається повітря, що є основним каталізатором для горіння палива. Даний елемент зазвичай оснащується дверцятами, яка використовується для ефективної регулювання інтенсивності процесу горіння. Вона просто час від часу перекриває або повністю відкриває канал. Одночасно з цим, внутрішній простір такого піддувала може бути використано в якості особливої ​​ємності, призначеної для збору попелу.

2.Топка. тобто камера згоряння палива, що використовується, розташована строго над піддувалом. Даний елемент є частиною каналу, через який подається повітря. Він відділяється спеціальними прутами, які відомі, як колосники. Топка обов'язково повинна мати свою окрему дверцята, яка потрібна для проведення завантаження палива.

Процес розпалювання, як правило, здійснюється строго при відкритих дверцятах топкової частини і при повністю закритих дверцятах присутнього піддувала. Все незгорілі частини палива зазвичай провалюються крізь колосники в монтувати піддавали. Також вони можуть вилітати через витяжний спеціальний канал.

3. Димохід - це витяжний канал, що використовується для виведення з печі продуктів горіння. У тілі димоходу монтується в'юшки, тобто спеціальний клиновидний затвор. Він призначений спочатку для повного закриття всього каналу витяжки. За допомогою неї можна серйозно уповільнити загальний процес ефективного згоряння палива, одночасно з цим збільшуючи параметри ККД.

Виконані своїми руками печі, виготовлені з газового балона, зазвичай припускають розміщення в корпусі ємності з металу таких двох конструкційних елементів, як топка і якісне піддавали.
Димохід у даній печі може бути монтований окремо.

Подібна буржуйка працює, спираючись на такі принципи:

Піддавали поставляє повітря в топкову частину;

У топці зазвичай здійснюється горіння вугілля або дров;

Така частина печі, як димар, відводить газ і все не згоріли елементи, тобто сажу;

Процес регулювання горіння здійснюється за допомогою дросельної заслінки. Вона, в свою чергу, вставляється в короткий за розмірами штуцер і спеціальну клиноподібну в'юшку, попередньо вмонтованих в тіло димоходу;

Завантаження палива виробляється в спеціальні дверці, врізану в тіло балона.

По суті, все відносно просто і ясно. Чи залишиться просто розібратися, як грамотно помістити в балоні топкові частина і піддавали. Важливо зрозуміти, як під'єднати до нього спеціальний канал димоходу. Все це можна дізнатися, вивчивши подану нижче інформацію.

Технологія виконання печі з газового звичайного балона

В першу чергу необхідно уточнити, що своїми руками виконана буржуйка тривалого горіння, конструюється зі спеціальної 50-літрової ємності. Вона спочатку розрахована на те, щоб зберігати суміші на пропані. Дані ємності зазвичай застосовуються в побуті, щоб живити автономні газові плитки, а також в сфері промисловості, зокрема, для ефективного зберігання пального, яке використовується для звичайного газового різака.

Процес ретельної підготовки ємності

Процес складання печі починається з підготовки основи. Він здійснюється так:

З балона повністю видаляється газ, для чого буде потрібно просто відкрити вентиль і дочекатися такого звуку, як ідеально помітне шипіння. Даний процес здійснюється строго на вулиці;

Після цього рекомендується повністю позбутися від запаху одоранту або меркаптанової аромату. Саме вона зазвичай додається в ємність, щоб зрозуміти, чи є витік газу. Щоб повністю позбавитися від нього, досить просто промити балон спеціальним розчином відбілювача, який містить кислоту. Присутні опади можна ефективно змити 10% -ої сумішшю кальцинованої соди. Після закінчення промивання можна використовувати ємність для виконання печі тривалого горіння.

Здійснюється вибір конструкції печі

Варто знати, що буржуйка може бути вертикальної і горизонтальної. Говорячи іншими словами, балон може стояти в своєму звичайному положенні, тобто вгору вентилем і при цьому спираючись на спеціальну підставку у вигляді кільця. Також основа може просто лежати вентилем в сторону, при цьому вона спирається на приварені до основи ніжки.

Горизонтальна буржуйка зазвичай конструюється набагато швидше, але недолік полягає в тому, що пристрій займає досить багато вільної території. Вертикальна ж піч без проблем може бути розміщена в якому завгодно розі і тяга стане набагато краще.

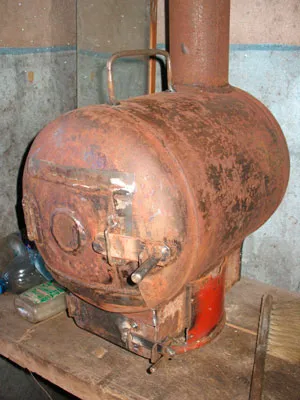

Особливості виконання буржуйки горизонтальної

Розташована горизонтально піч-буржуйка, виконується своїми руками за допомогою наступних дій:

З корпусу газового балона, приблизно на рівні плічок, необхідно зрізати верх одночасно з отвором, яке призначене під вентиль.

До балону привариваются чотири опори, тобто ніжки, які переводять заготовку саме в горизонтальне положення.

У самій верхній частині такої ємності, поруч із закритим торцем, вирізається круглий отвір. Це буде основа для димоходу. Потім над самим отвором наварюєш спеціальний кільцевий комір з 5-сантиметрової смуги зі сталі, попередньо зігнутий.

У внутрішню частину газового балона, як показують креслення, монтуються спеціальні поперечно розташовані колосники. Щоб їх було зручно монтувати, в балоні варто пропалити спеціальні невеликі отвори.

Можна піти по виконанню альтернативного варіанту. У даній ситуації піч, виконана своїми руками, комплектується зсередини двома спеціальними полками, спрямованими з куточків. Саме на них потім буде покладена решітка. З точки зору повної заміни всіх прогоріли колосників, саме цей варіант виглядає набагато більш переважно описаної вище врізки.

Після цього в передній частині балона слід приварити сталеві елементи, де присутня вирізаний отвір. Воно призначене для дверцята, туди уварений спеціальний штуцер зі спеціальними кульовими вентилями. Саме він використовується в якості піддувала. На встановлені петлі кріпиться дверцята і обов'язково закривається на засувку. При виконанні альтернативного варіанту печі, на корпус приварюється пояс у формі кільця. В якості ефективного піддувала багато застосовують отвір під вентиль.

Установка даної печі з газового балона може бути здійснена тільки на спеціальний сталевий лист, габарити якого складають 100 на 150 см. Перед входом в топку залишається невелика ділянка, довжина якої становить 50 см приблизно.

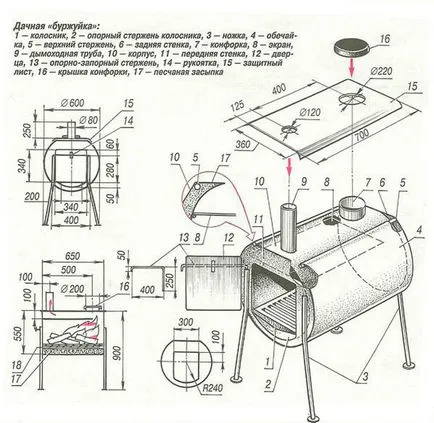

На фото детальний креслення, як зробити буржуйку для дачі:

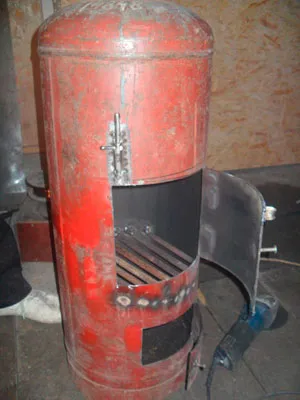

Процес складання вертикальної печі

Вертикально розташована буржуйка може бути виконана своїми руками за наступною інструкції:

Присутнє отвір під вентиль, розташований в торцевій частині, слід трохи збільшити, приблизно до 10 см. Одночасно з цим по кільцю варто наварити виконану з металу пластину, тобто комір, показники товщини якого складають 5 см. Подібний елемент буде грати роль патрубка, призначеного для димоходу;

Приблизно в абзаці 5-10 см від самого дна вирізається невеликий отвір, воно буде грати роль дверцята для встановленого піддувала.

Трохи вище виконується отвір під невеликі двері топки. Параметри даних отворів можуть бути абсолютно довільними, але показники дверцята, що грає роль піддувала ніяк не менше загальної площі системи димоходу;

Між такими елементами, як топка і піддувало, здійснюється приварювання полиць для того, щоб потім розмістити колосники прутків і решітки;

Дверцята можна закріпити на спеціальних петлях, також вони можуть бути обладнані спеціальними засувками.

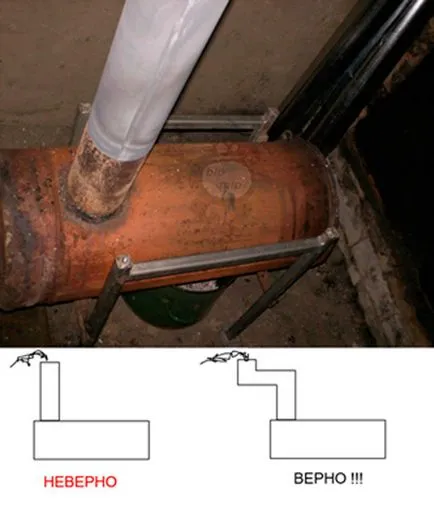

Даний варіант печі встановлюється на аркуші стали, габарити якого складають 60-70 на 100 см. Монтаж проводиться строго з урахуванням необхідності установки особливого «ламаного» димоходу. Дана конструкція значно ускладнює скидання великого обсягу тепла за спеціальним відвідному воздуховоду.

Як грамотно виготовити димохід?

Щоб забезпечити максимальну стійкість в роботі пічної конструкції з балона, в обов'язковому порядку необхідно влаштувати якісну тягу.

Для досягнення даної мети, зріз труби димоходу печі повинен бути встановлений на певній висоті. Це трохи вище над краєм монтованої решітки колосника. В процесі бічного підключення газового димоходу необхідно стежити за тим, щоб параметри довжини встановленого строго горизонтально ділянки дорівнювали приблизно 400 мм. У самому низу вертикально розташованій частині варто організувати якісне відведення накопичилася вологи, що показують креслення.

Одночасно з цим рекомендується використовувати певні заходи щодо відведення надходить тепла від димохідної частини. Можна відзначити два методи здійснення даного процесу:

• Система опалення, виконана на основі водяного палива. надасть можливість встановити на дачі або в гаражі приблизно 2 або 3 радіатора і при цьому забезпечити їх теплом. Подібний пристрій відрізняється простотою в процесі виготовлення, тобто на ділянці димоходу виконується спеціальна водяна сорочка, що має два якісних патрубка.


Процес циркуляції, присутній у водяному контурі, який змонтований на корпусі димоходу печі з балона, доведеться налагодити в примусовому плані. Для цієї мети ідеально підійде циркуляційний побутової насос.

Підбиваючи підсумки

Для ефективного опалення таких будівель, як гаражі, заміські дачі і теплиці, складно підібрати найбільш оптимальний варіант, ніж саморобні печі. що працюють на дровах. При порівнянні з електрикою, процес повного спалювання дров є найдешевшим, причому навіть з одночасним урахуванням невисоких параметрів ККД опалювальних систем. При цьому загальні показники ефективності печі можна серйозно збільшити при грамотній організації відведення продуктів згоряння і якісному відборі тепла.
