Буржуйка своїми руками як зробити піч з бочки і інших підручних матеріалів

У будинках, де люди перебувають підлягає, опалювальні пристрої повинні працювати постійно. Тільки так можна забезпечити стабільний температурний режим цілодобово. Для цього використовують печі з великою теплоємністю, які довго віддають тепло епізодичних топок. Також застосовують всілякі котли, які постійно підігрівають повітря або рідкий теплоносій. Але для нежитлових приміщень все трохи інакше. Тут тепло потрібно час від часу, а отримати його необхідно швидко і з мінімальними фінансовими витратами. Гаражі, будівельні вагончики, теплиці, сараї для домашніх тварин, лазні, маленькі дачні будиночки - для подібних умов зроблена своїми руками буржуйка буде кращим варіантом.

Чим хороша буржуйка

Ці примітивні печі вже давно довели свою ефективність і не втрачають своєї популярності. У продажу є добротні заводські моделі, але буржуйки на дровахвсё частіше виготовляються своїми руками, причому характеристики саморобок нерідко вище, ніж у заводської продукції. Розглянемо особливості буржуйки як опалювального агрегату, щоб визначитися, на які елементи звернути особливу увагу.

• Проста конструкція, пристрій може бути виготовлено домашнім майстром - швидко, в тому числі із застосуванням підручних матеріалів.
• Виріб виходить мобільний, навіть якщо використовується футерування або товстий метал.
• За рахунок металевих стінок агрегат дуже швидко нагріває будинок, тому для дачі буржуйка стане відмінним варіантом.
• Дешево коштує як сама піч, так і паливо.

• Через малу теплоємності гріє, тільки коли проводиться топка.
• Володіє рекордно малим ККД, так як висока швидкість відводяться димових газів (немає складних каналів, засувок, регулювання подачі повітря).
• Зовнішня поверхня печі сильно нагрівається.
• Опалює приміщення, тільки в якому знаходиться.

Основні варіанти виконання саморобних буржуйок

Принципово конструкція буржуйки мало відрізняється від пристрою твердопаливного опалювального пристрою. По суті, маємо різновид найпростішої печі-каміна, хоча є, звичайно, моделі особливого призначення - з вручений конфоркою, банні печі.

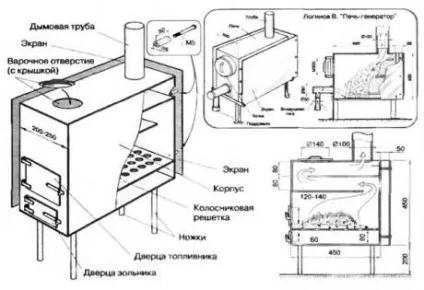

Варіант печі-буржуйки з листового металу. Особливість цієї моделі полягає в димовому зубі, який, створюючи Z-подібний канал в корпусі, уповільнює відходить потік

Матеріал для створення опалювального агрегату

У більшості випадків це виріб зі сталі, але іноді використовується чавун, а також додаткові кам'яні елементи. Чавун дасть трохи теплоємності, але варити його важко, знайти складно. Сталь дешевше і простіше в роботі, чим вона товща - тим довше прослужить корпус.

Зверніть увагу! Печі, які експлуатуються зовсім рідко (для аварійних випадків), можуть бути зроблені навіть з нефарбованого «покрівельного» заліза товщиною 0,5-1 мм.

Технічна фасонина може бути запозичена заводська (чавунні дверцята, колосники, засувки, конфорки), проте часто люди її виготовляють власноруч, зі сталі.

Основа корпусу і його форма

Є два ключових напрямки в кустарному виробництві:

1. Буржуйка для гаража своїми руками проводиться за допомогою розкрою листового металу, іноді із застосуванням погонажних профілів, типу куточка, квадратної труби, прута, арматури. На виході отримують прямокутний ящик, який через наявність площин відрізняється хорошою ергономікою (надійно стоїть, легко обробляється і облицьовується, добре стикується з різними конструкціями, деталями, предметами).
2. Використовуються готові корпусні вироби, які відслужили свій термін, які трохи допрацьовуються. Основою можуть стати металеві ящики (наприклад, духовка для дров'яної печі), але, як правило, це циліндричні форми:
   • труби великого діаметра,
   • побутові газові балони з-під пропану,
   • молочні бідони,
   • великі вогнегасники,
   • зварені разом колісні диски,
   • різні бочки.

Зверніть увагу! У більшості випадків необхідна зварювання, але при використанні тонкого металу можна зібрати практичну грубку на болтах або на самонарізних гвинтах зі свердлом на кінці.

Важливі вузли саморобної буржуйки

Щоб зробити буржуйку своїми руками, детальні креслення не потрібні. Зробити неробочий варіант важко, але щоб отримати максимально ефективний і практичний агрегат, варто розглянути всі найбільш вдалі рішення.

Камера згоряння

Чим топка більше за площею зовнішніх поверхонь - тим краще, так як, в першу чергу, саме вони виконують функцію передачі тепла. Також важливо мати достатню площу дна камери (щоб було місце нормально укласти дрова). Саме тому циліндричні вироби часто розташовують не стоячи, а укладеними на бік, і прямокутні печі теж орієнтують горизонтально. Потрібно відштовхуватися від мінімуму в 350х250. Велика буржуйка з бочкібудет практичною і в вертикальному положенні.

Цікаве рішення - купол газового балона перевернуть, що дозволяє розігріти / приготувати їжу, нагріти воду, покласти камені для підвищення теплоємності

Тут дуже грамотно зварена майданчик під конфорку. Вийшло повноцінне опалювально-варильне пристрій

Цей елемент роблять не завжди: золу вибирають прямо з паливної камери, а для подачі повітря в дверцятах насверливаем отвори. З піддувалом компоновка виходить більш функціональна, так як ніщо не заважає генерації тепла, і через нижні дверцята легко завести необхідну кількість кисню, маючи можливість хоч якось регулювати інтенсивність горіння.

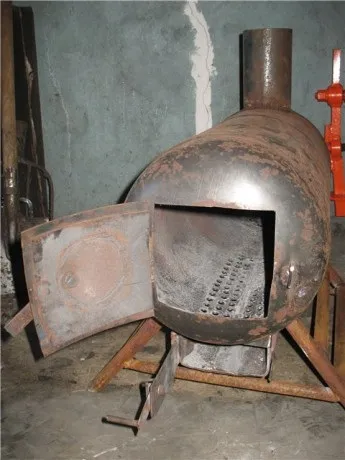

Зольник у вигляді короба приварений знизу, колосники не використовуються. Така конфігурація дозволяє не красти обсяг камери згоряння. Метал тут можна застосувати найтонший (немає небезпеки прогорання), і навіть не приварювати його, а прикрутити знизу гвинтами.

колосникові грати

Якщо вона використовується, то розділяє в корпусі зольник і камеру. Колосники можна взяти заводські з чавуну, але, як правило, з інтервалом приблизно близько 10 мм один від одного просто вваривать прутки арматури. Також непогано в даному місці працює куточок, який своєю зовнішньою межею звернений в паливну камеру.

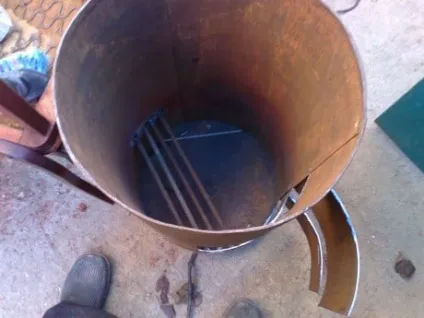

Колосники фіксуються безпосередньо до корпусу. Щоб виконати цю роботу, майстер повністю розрізав балон, але можна було зібрати грати на ніжках (якщо потрібно - з двох частин) і завести її всередину через дверцята

Прорізи і дверцята для камери і зольника

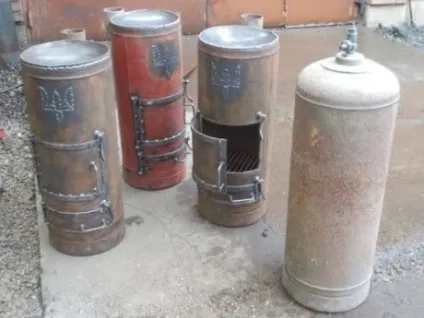

Зазвичай вони виготовляються з металу, який залишається після вирізання отворів. Особливо актуально це для печей з балонів, так як дані клапті повторюють вигин циліндра. Такі дверцята з'єднують з корпусом зварюванням з використанням сталевих навісів. В обов'язковому порядку встановлюються замикаючі пристрої, типу засува або гільйотиною засувки.

Про отворах. Варто користуватися традиційними розмірами: близько 250х250 мм для топки, для піддувала - від 100 мм (висота) до 250 (ширина). Навіси зазвичай ставлять по одній вертикальній осі, а відстань між отворами складає близько 10 см.

Зверніть увагу! Щоб через дверцята не випадало вугілля, проріз топки потрібно зробити на кілька сантиметрів вище, ніж рівень установки колосникових грат

Майстер застосував заводську дверцята. Як перехідних елементів використана рама з куточка. Такі дверцята хороші наявністю притвору (коробка має вибірку по формі полотна), це забезпечує щільне закривання і, як наслідок, відсутність підсосів

Відведення димових газів

Труба для буржуйкііспользуется діаметром 100-150 мм. Вона теж бере участь в передачі тепла, саме тому виконується зі сталі і не утеплюється. Патрубок розташовують як зверху печі, так і збоку (цей варіант кращий, так як сповільнюються гази, і залишається місце для варильного вузла). Досить часто трубу в приміщенні ведуть не по найкоротшій прямій лінії, а в віддалену точку, з горизонтальними / похилими ділянками, що збільшує кількість отриманого тепла.

На димоході буржуйки бажано використовувати засувку (або поворотну, або рухається по напрямних). Цей елемент допоможе регулювати інтенсивність відведення гарячого диму і дасть можливість перекрити димохід на період, коли топка не проводиться.

Зверніть увагу! Засувку потрібно встановлювати обов'язково, якщо вживаються заходи щодо збільшення теплоємності печі.

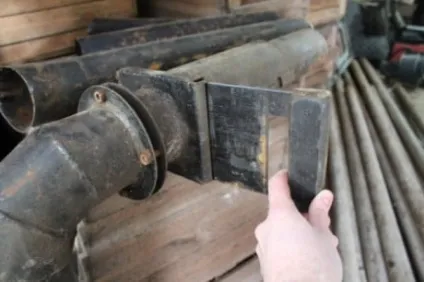

Засувка змонтована на горизонтальній ділянці. Лист металу забезпечений дерев'яною накладкою

Елементи для збільшення тривалості горіння

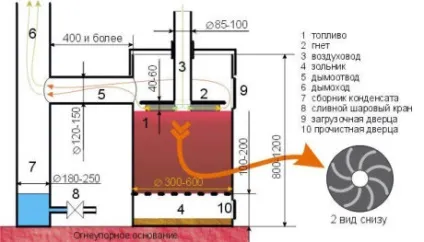

В даному випадку основною деталлю є підвішений вантаж, який у міру згоряння дров під дією сили тяжіння притискає всю паливну завантаження до колосників. Вантаж являє собою більш важкий млинець з отвором для перетікання повітря.

Така буржуйка тривалого горіння складніше у виконанні, вимагає більше матеріалу, але віддає тепло набагато довше. Конфігурація печі вертикальна, відстань між дверцятами камери і зольника збільшено

Елементи для збільшення теплоємності

Мова йде про різні види застосування каменю.

• Один з варіантів - це футерування вогнетривкими плитами паливної камери зсередини. Він хороший тим, що менше зношується метал корпусу, але, щоб зберегти робочий об'єм топки, доводиться робити занадто великий «ящик».
• Інший спосіб полягає в обкладанні стінок печі цеглою. Буржуйка з цегли - це не що інше, як обкладена металева грубка.
• Третій спосіб - зверху на буржуйки робиться відкритий короб, куди закладають цегла або дикий камінь. До речі, буржуйка для лазні своїми руками конструюється саме так, іноді ще з боків можуть перебувати сітки для фіксації каменів.

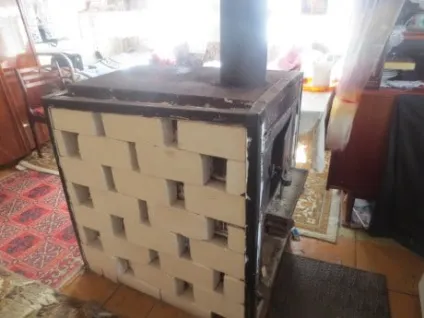

Цегла лежить в каркасі «на суху». Кладка з прорізами забезпечує швидку віддачу тепла в приміщення від стінок паливної камери

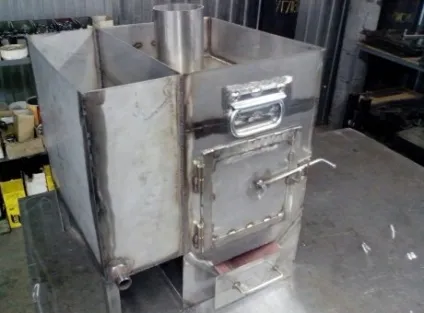

Ця банна буржуйка має короб для укладання каменю. Збоку розташований бак для нагріву води, розробник передбачив транспортувальні рукоятки

На прикладі готових зразків ми з вами розглянули, як можна зробити буржуйку своїми руками. Потрібно відзначити, що це лише основні моменти, є в цих пристроях також деякі допоміжні деталі, які допомагають зробити піч зручніше і безпечніше, це: надійні ніжки, ручки для перенесення, захисні екрани.
