Бурові палі для фундаменту види, плюси і мінуси, роботи з буріння й установки

У будівництві застосовуються різні типи фундаментів. Що стосується фундаменту з бурових паль, то конструкція має безліч позитивних характеристик.

Бурова опора під спорудження застосовується в приватному будівництві і навіть можлива робота самостійно, без допомоги фахівців.

Особливості

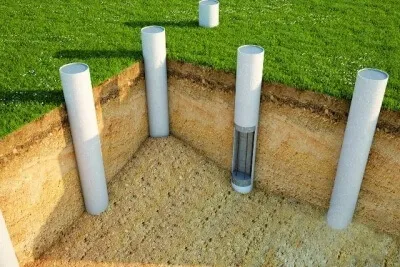

Суть пристрою бурового фундаменту проста: на довгих стовпчиках (палях) встановлюється ростверк (наприклад, залізобетонний), в результаті чого виходить надійна опора для будівлі.

Відмінною особливістю фундаменту з бурових паль від інших підстав є те, що палі по-різному взаємодіють з грунтом: деякі здійснюють передачу навантаження через нижню підставу (торець), а інші через поверхню з боків. Відштовхуючись від таких характеристик, бурові палі для фундаменту можна розділити на:

• стійки - опора такого різновиду актуальна при роботі з твердим типом ґрунту;
• висячі палі - утримують конструкцію за рахунок тертя грунту об бічну поверхню самої опори.

Важливо: велика частина пальових фундаментів є висячими, оскільки часто щільний грунт розташований занадто глибоко, щоб забезпечити надійну опору для підстави будівлі.

Види бурових паль

Залежно від особливостей бурові палі бувають:

1. Буронабівниє. мають суцільний переріз з розширенням або без нього. Бурові роботи під палі цього типу виконують в умовах пилувато-глинистих ґрунтів. Бетонуються в заздалегідь пробурені свердловини. Рівень поземних вод розташовується над ними. Стінки свердловин закріплюються за допомогою глини або труб.
2. Буронабівниє, порожнисті з круглим перетином. Для установки використовують багатосекційний вібросердечнік.
3. Буронабівниє, з плотненним забоєм. У свердловину утрамбовується щебінь.
4. Буронабівниє, з камуфлетной п'ятої. Для цього виду використовується бурова установка для паль, якій пробуріваются свердловина, а потім вибухом робиться розширення для подальшого заповнення бетоном.
5. Буроін'єкційні, з перетином 0,15-0,25 м. Встановлюються за допомогою такого матеріалу як дрібнозернистий бетон або цементно-піщаний розчин.
6. Буроопускние, з камуфлетной п'ятої. Присутній камуфлетного п'ята, в розширення якої опускається залізобетонна паля.
7. Палі-стовпи. Свердловина для цього виду може пробуріваются з розширенням або без, але заповнення її відбувається цементно-піщаним розчином з монолітними властивостями, в який після цього опускають призматичний елемент із суцільним перерізом від 0,8 м.

застосування

Умови. в яких може бути використаний фундамент з бурових паль:

• в місцях щільної забудови. щоб провести реконструкцію і посилення опорної конструкції будинку в разі її зносу. При цьому є можливість проводити роботи з рядом розташованими метрополітеном, дорогами та іншими комунікаціями завдяки тому, що процес монтажу не зашкодить блізрасположенних об'єкти. Крім того, будівлі, які підлягають реконструкції фундаменту, можуть продовжувати використовуватися;
• для спорудження підземних конструкцій. Монтаж паль цього виду проводиться до 30 метрів углиб.
  Використання опор допустимо навіть на пучинистих різновиди грунтів і навіть при їх замерзанні. В основному бурової фундамент вибирається для спорудження основи під господарські будівлі та легкі житлові будівлі;
• застосовують для облаштування огорожі котлованів, прорезки в грунті, що має тверді включення;
• можливе створення «стіни в грунті». Установку проводять, розташовуючи бурові палі в одну лінію з кроком, рівним нулю;
• для реконструкції на грунті будь-якого типу. але ідеальним варіантом вважаються щільний пісок або гірські породи.

Важливо: палі можуть бути сконструйовані з монолітного бетону, або тільки в нижній частині, решта представлено збірними елементами. Установка бурових паль проводиться цільно в готову свердловину.

процес установки

Роботи можна починати в будь-який час року - на міцність і якість готової конструкції погодні умови не вплинуть.

Потрібно дотримуватися наведеної нижче технології, щоб отримати в результаті надійну і міцну конструкцію.

Етапи зведення фундаменту на бурових палях:

1. Розрахунки. Залежно від того, яку товщину матимуть стіни будівлі, проводиться розрахунок конструкції фундаменту. Принцип обчислення грунтується на тому, щоб правильно і рівномірно розподілити навантаження на фундамент.

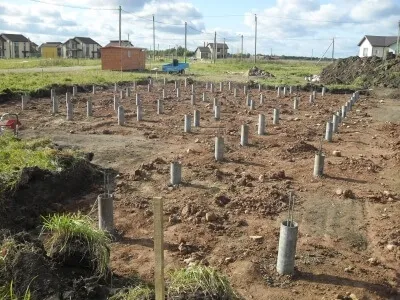

2. Розмітка ділянки. Розташовувати палі допустимо різними способами, що залежить від конкретної ситуації і споруди. Є варіант провести розмітку, щоб розташування паль було лінійним: можна зробити тільки під окремими ділянками, а можна в шаховому порядку.

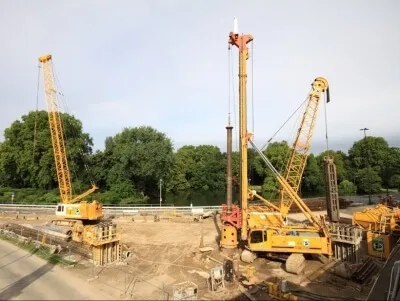

3. Буріння свердловин. Для цього етапу необхідно скористатися спеціальною технікою, щоб зробити потрібну кількість свердловин, в які будуть вмонтовані палі. Цей етап займає пару годин часу.

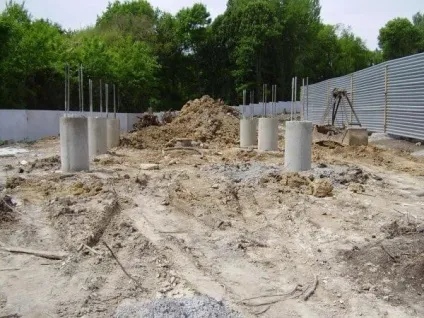

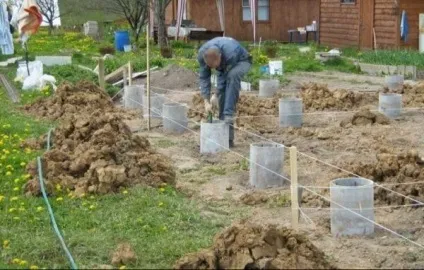

4. Спорудження опалубки. Цей етап процесу потрібен тільки в тому випадку, якщо грунти нещільні і схильні до осипання. Якщо ж геологічні властивості грунтів в нормі, то заливати бетон допускається відразу в пробурену свердловину. Створити опалубку можна зі звичайного руберойду, який згортається в трубу відповідного розміру. Коли грунт стабільна, то теж слід спорудити опалубку, але тільки частково, у верхній частині, біля поверхні землі.

5. Вибір паль. Дуже важливо зупинити свій вибір на міцному і довговічному матеріалі, який має високий ступінь несучої здатності після застигання. Найкраще використовувати марки бетону від М200 і вище. а ідеальним матеріалом для заливки вважається залізобетон. Простота конструкції бурових паль дає можливість скоротити час на роботи з землею, крім того, немає необхідності у використанні великої кількості паль.

Матеріал, який використовується у виробництві, може бути різним - підбирається в залежності від того, якої щільності грунт на будівельній ділянці.

У разі наявності глинистої або перезволоження грунту необхідно обладнати стіни свердловин за допомогою обсадних труб або глинистого розчину.

Обсадні труби забезпечують перекриття нестабільних ґрунтів. в результаті чого конструкція фундаменту виходить безпечної: свердловини не піддаються деформації ні в одному з напрямків.

6. Облаштування подушки. Такий етап вважається обов'язковим для виконання. Для забезпечення конструкції «подушкою» використовують пісок або щебінь.

Після того як матеріал засипається (30-40 см), необхідно його добре утрамбувати, після чого можна приступати до заповнення свердловини основним матеріалом.

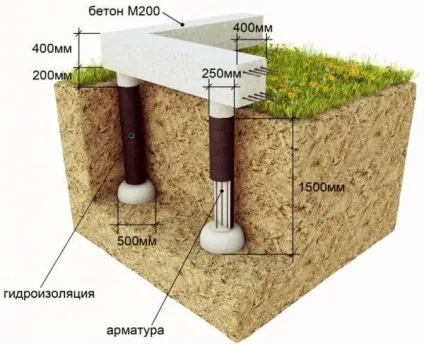

7. Армування. Щоб забезпечити додатковий рівень міцності конструкції, слід використовувати арматуру. Ця частина фундаменту об'єднується з ростверком. Слід завчасно зайнятися підготовкою каркасів, які можна зробити, використовуючи кийки, що перетином 10-12 мм, пов'язані між собою у вигляді трикутника. Є варіант придбати вже готові елементи для армування. Відступати від стінок свердловини для установки армировочная прутів необхідно на 5 см.

8. Забезпечення гідроізоляції. Перед тим як проводити заливку бетону, варто подбати про те, щоб грунт з ним не взаємодіяла, т. Е. Щоб не відбувалося вбирання розчину. Для цього використовують плівку з поліетилену, якої вистилають стінки свердловини. Правда, такий спосіб підійде у випадку з міцними ґрунтами. Якщо грунт нестабільний, то без опалубки з металевих, картонних або азбоцементних труб не обійтися.

9. Установка паль. В першу чергу необхідно визначити розташування і товщину паль. Це залежить від рівня промерзання грунту. Підсумковий показник повинен перевищувати цю позначку на 1,5 м. Щоб такі розрахунки були правильними, потрібно скористатися геологічної документацією щодо району розташування будівлі.

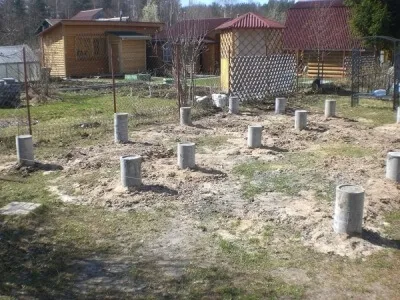

Коли глибина свердловин буде більше тієї позначки, що вказана по району, то за надійність фундаменту в сніговий сезон можна не турбуватися. Для виконання робіт на цьому етапі можна скористатися ручним буром або автоматичним. Заливку виробляють, використовуючи бетон, а після його повного затвердіння кожна паля відділяється за допомогою руберойду.

10. Заповнення свердловин бетоном. Найзручніше проводити заливку прямо з змішувача. Такий спосіб забезпечить високу швидкість робіт. Матеріал для заливки повинен бути швидко твердіє, але з можливістю розводити його порціями. Можна проводити заливку сумішшю з цементу з камінням (бутовий камінь). Заповнювати потрібно свердловини поступово, по 25-30 см, після чого займатися ущільненням.

Найголовніший момент в цьому процесі - забезпечити відсутність повітря в розчині.

Для цього після кожної заливки за допомогою штиря проводиться трамбування шару, для більш швидкого і простого процесу можна використовувати бур.

До відома: дуже важливі властивості використовуваного матеріалу - найкраще використовувати гідротехнічний бетон. який потрібно провібріровать, використовуючи гідравлічну машину (механізм створює тиск, щоб з сирого матеріалу пішли всі порожнечі).

Переваги і недоліки

Кілька переваг. якими відрізняється бурової фундамент від інших різновидів подібних конструкцій:

• споруди, які розташовуються поблизу того місця, де проводяться роботи з монтажу фундаменту, що не піддаються руйнуванню;
• під час встановлення фундаменту низький рівень виробленої вібрації;
• низький рівень шуму під час установки конструкції;
• немає необхідності великогабаритної доставки паль;
• після монтажу не потрібно прибирати залишки грунту;
• не потрібно купувати палі в місці їх виробництва;
• висока продуктивність.

Недоліки фундаменту на бурових палях:

• щодо інших фундаментів не є довговічним. Тривалість експлуатації дорівнює 70-100 років;
• неможливо спорудити підвал;
• невисокий рівень несучої здатності.

Як і у будь-якої конструкції, фундамент, в основі якого лежать бурові палі, має ряд особливостей. Залежно від того, для якої ситуації і в яких умовах буде споруджуватися конструкція, будь-який недолік може стати плюсом. У будь-якому випадку, простота і зручність роботи з буровими палями в поєднанні з високою надійністю фундаменту - незаперечна перевага.
