Буроін’єкційні палі пристрій, види, обладнання

Зведення стовпчастого і будь-якого іншого типу фундаменту вимагає уваги до забезпечення достатнього рівня міцності. Це служить гарантом якості будується конструкції і надійності в її майбутньої експлуатації. Існує безліч методик, які покликані забезпечити стійкість фундаменту. Серед них багато інноваційних і поки не підтверджених достатнім числом прикладів, але є і перевірені неодноразово.

Варто детально розібратися і відповісти на питання: буроін'єкційні палі - що це таке?

Пристрій паль

Буроін'єкційні палі, технологія виробництва яких вимагає особливої ​​уваги, покликані створити фундамент високої надійності. Сам пристрій паль гарантує стійкість конструкції. Їх виробляють з використанням армуючих елементів.

У оптимальної ситуації після вилучення бурового інструменту, яким виконують свердловини, слід занурювати каркас з арматури. Сегменти, що становлять цей каркас, скріплюють зварюванням або дротом. Стики повинні бути міцними і забезпечувати працездатність «скелета».

Якщо палі невеликі, то допускається занурювати каркас в уже закачані ін'єкційну суміш.

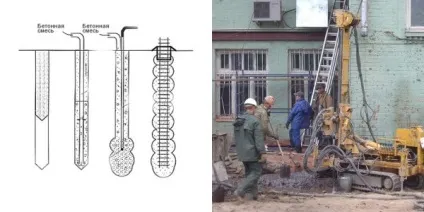

Пристрій паль

Подача використовуваного розчину здійснюється за допомогою полого бурового шнека або труби, яка витягується або залишається в масі бетону. В роботі застосовують насоси, що створюють тиск до 30 атмосфер. Ін'єкцію по створенню палі виконують до тих пір, поки суміш не стане виходити з гирла свердловини.

Технологія пристрою паль визначає обсяг суміші в 1,25 - 2,5 від обсягу створеної свердловини. У деяких ситуаціях цього обсягу може не вистачити, що пов'язано з рихлістю стінок і просочуванням суміші в грунт.

Рекомендований розчин для ін'єкційних робіт - марки П4. У проекті закладаються характеристики міцності бетону. Використаний розчин повинен забезпечити вихід на певний рівень міцності в належний час.

Види паль

Буронабівниє і буроін'єкційні палі, відмінності між якими є основним фактором вибору, служать лідерами в методиці створення паль для стовпчастого фундаменту. Головна відмінність - це спосіб подачі розчину для ін'єкції в створену свердловину. Стандартна технологія коригується в кожному конкретному випадку залежно від характеристик грунтів і будови.

Глинистий грунт дозволяє застосовувати палі без використання обсадки. Ця технологія допустима в тому випадку, якщо грунт містить мало води. Технологія застосовна для будівництва несучих елементів, що мають ширину не більше 18 см. Роботи виконують шнековой установкою з виїмкою грунту з забою. При створенні свердловин необхідно прагнути забезпечити герметичність і міцність свердловини, що досягається підбором оптимального діаметра забійного долота і шнека.

Якщо грунт на ділянці забудови не міцний, а також схильний до розмиву і опливанню, то свердловини обсаджують металевими трубами. Це дозволяє зберегти міцність палі і заощадити на витратах розчину.

Якщо проводиться монтаж паль з гвинтовим елементом, то попереднє буріння не потрібно. Методика виконання робіт схожа зі зведенням свайно-гвинтового підстави. На трубу для ін'єкції нагвинчується спеціальний наконечник. Після цього починається вгвинчування труби в зазначену точку підстави.

Серед різноманіття пропонованих варіантів паль виділяються 2 основні види, які є лідерами технології:

1. Палі-стійки. Цей тип конструкції являє собою витягнутий стовп, який занурюється в глибокі горизонти грунту і передає експлуатаційне навантаження через п'яту.
2. Опори висячого типу. Цей варіант актуальний для ділянок, що не мають міцного горизонту в грунті. У цьому типі елемента навантаження передається через бічну поверхню.

Перед виконанням робіт, архітектор, який приймає технічне рішення і розробляє технологію виробництва, ретельно вивчає мають передпроектні дані і характеристики майбутньої будови. Після цього приймається рішення про конкретний тип паль і особливостей їх створення.

Детальний розрахунок паль покликаний допомогти зробити проект оптимальним з точки зору витрат часу і грошей, а також вийти на заплановану потужність конструкції в результаті.

Пункти розрахунків включають в себе:

• Повне заповнення створеної свердловини ін'єкційної сумішшю, а також додаткове заповнення після осідання.
• Розрахунок щільності бетону, використовуваного в роботі.
• Аналіз ступеня міцності бетонної суміші.

У процесі безпосереднього виконання робіт здійснюється поточний контроль, з відбором проб бетону.

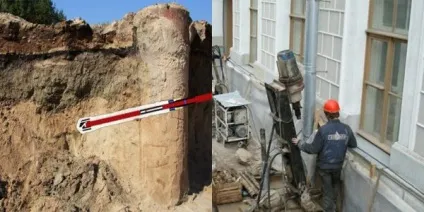

Устаткування для установки паль

Буроін'єкційні палі створюються із застосуванням спеціального обладнання. Самостійно, за допомогою підручних інструментів, зробити палі можна тільки в малих проектах, і то рівень якості буде істотно знижений.

Різнотипні установки для БІС (паль) розрізняються потужністю і характеристиками подачі суміші в забій. Обов'язковим елементом є спеціально розроблений силовий агрегат, який дозволяє працювати в грунтах різної щільності і характеристики.

Знімні навісні установки можуть бути встановлені на будь-який транспорт і не вимагають спеціальної техніки. Потужний насос рівномірно подає суміш в свердловину і так відбувається заповнення. Саме насос є головним елементом конструкції.

Підсилення фундаментів буроін'єкційними палями

Підсилення фундаментів буроін'єкційними палями здійснюється в процесі експлуатації будівлі, і рідше в ході будівництва. Осадка будівлі і виникнення деякого крену конструкції стимулює до швидкого прийняття конструктивного рішення. За допомогою БІС можна оперативно усунути помилки і недоробки щодо міцності та стійкості підстави.

Ознаками необхідності посилення є:

• Поява на стінах тріщин різної форми і величини.
• Аварійний стан будинку.
• Нахил елементів конструкції.
• Занурення будівлі в грунти.
• Виникнення грунтових вод і підмивання підстави.

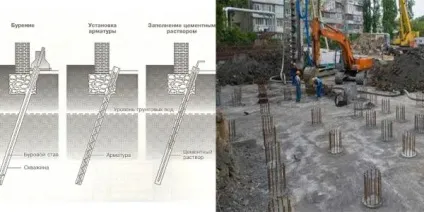

Підсилення фундаментів буроін'єкційними палями

БІС виконується за допомогою буріння з використанням спеціальної конструкції. Також дану методику застосовують для поліпшення якості і швидкості зведення ростверків.

Самостійно виконувати дані роботи не варто. Проблема полягає навіть не в тому, що складно знайти відповідну техніку. Особливість в тому, що без належних розрахунків і проектування підсилення можна прийти до зворотного ефекту і повністю зруйнувати основу.

Якщо ваш фундамент проявляє ознаки нестійкості, то швидше звертайтеся до фахівців. Вони виконають посилення фундаментів буроін'єкційними палями в найкоротші терміни, до настання незворотних наслідків.

Рекомендації щодо застосування паль

Необхідність монтажу БІС викликана відсутністю можливості зробити опори забивних шляхом. Даний тип паль рекомендується застосовувати в таких ситуаціях:

Монтаж і застосування БІС

1. Потреба в додатковій міцності при перевищенні проектного навантаження на підставу. Наприклад, при зведенні надбудов в будівлі або установці великовагового обладнання.
2. Будівництво фундаментів на складних грунтах.
3. Ведення будівництва поблизу від існуючих будівель при вірогідності обвалення суміжних будівель.
4. Усунення крену будівлі при осаді.

Використання технології паль дозволяє оперативно усувати огріхи зведення фундаментів різного типу.
