Бульбулятор для виготовлення друкованих плат
Привіт, шановні друзі. Сьогодні я розповім, як зробити бульбулятор для виготовлення друкованих плат. Багато радіоаматори вже знають, що таке бульбулятор. Ну а для тих, хто не знає, пояснюю це такий апарат для прискорення процесу травлення друкованих плат в розчині хлорного заліза.

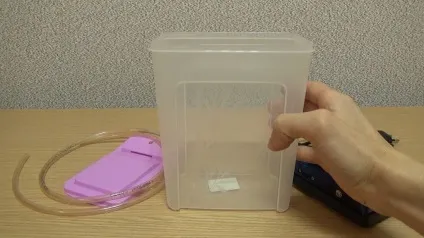

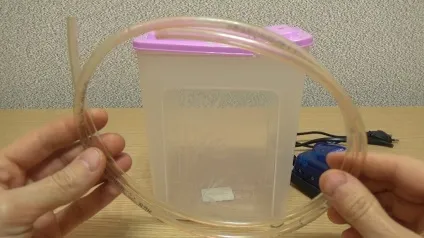

Для виготовлення бульбулятора вам знадобитися будь-яка пластикова ємність літра на півтора, бажано прямокутної форми і обов'язково з кришкою.

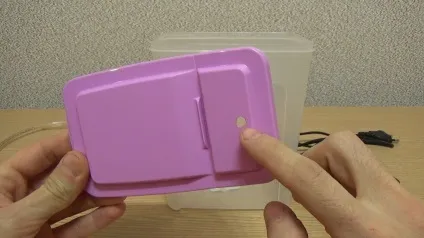

У кришці треба просвердлити отвір діаметром 6 мм.
У нього буде вставлятися ось ця силіконова трубочка.

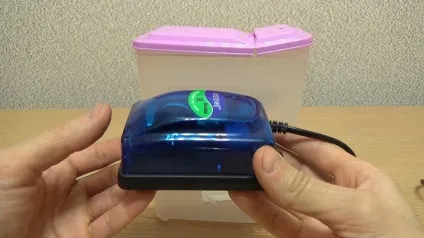

І найголовніша деталь цієї конструкції це акваріумний компресор. Він потрібен для накачування повітря в розчин хлорного заліза. Для цих цілей підійде практично будь-який не дорогий компресор.

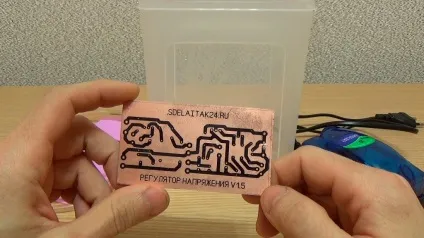

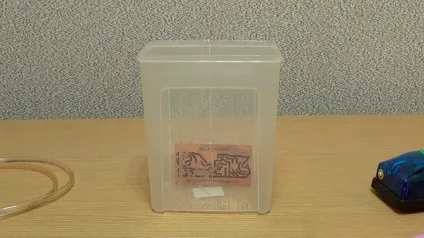

Друковані плати обв'яжіть ниткою і помістіть в пластиковий контейнер. Намагайтеся розміщувати плати так, що б розчин хлорного заліза вільно циркулював між ними.

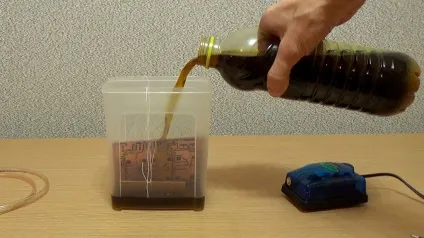

Налийте розчин хлорного заліза.

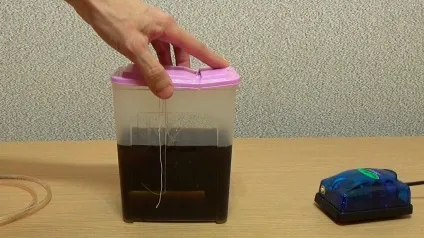

Закрийте пластиковий контейнер кришкою.

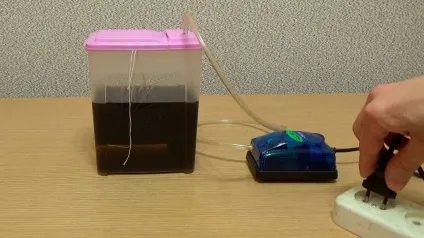

Вставте силіконову трубку, підключіть її до компресора і увімкніть живлення.

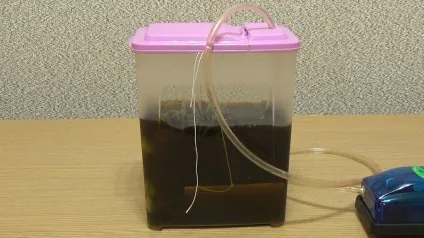

Розпочнеться бульбуляція, яка значно прискорить процес травлення друкованих плат в розчині хлорного заліза. За рахунок перемішування розчину бульбашками повітря швидкість травлення значно зросте і скоротиться час, необхідний для витравлювання друкованої плати.

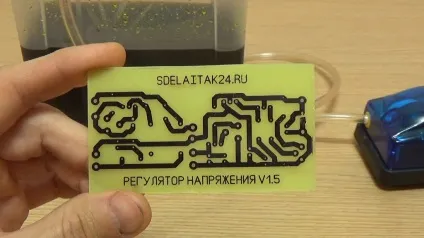

Минуло приблизно 20 хвилин і ось у мене в руках готова друкована плата високої якості, виготовлена за допомогою чудо бульбулятора.
