Будівництво даху дерев’яного будинку технологія влаштування та етапи
Будинок з дерева передбачає, що і конструкції даху будуть виконані з цього матеріалу. Зазвичай такі дахи створюються з ухилом, проте можуть використовуватися і плоскі їх різновиди. Варто також відзначити, що плоскі дахи недоцільно застосовувати там, де випадає велика кількість снігу, та й другий недолік у них є. Такий тип конструкцій не дає можливості побудувати мансарду, а значить, кількість житлових приміщень в заміському дерев'яному будинку буде менше. Коли планується будівництво даху для дерев'яного будинку, вибирають один з наступних варіантів:
- Односхила. Вона підійде для невеликої будівлі і найчастіше використовується для будь-яких господарських споруд. Такий дах може використовуватися для лазні або гаража. Головна перевага її полягає в тому, що вона вимагає мінімальної кількості будматеріалів.
- Двосхилий. Привабливість цього варіанту полягає в тому, що він дозволяє вирішити відразу кілька проблем, що з'являються, коли потрібно зробити дах для дерев'яного будинку. Перша особливість таких конструкцій полягає в тому, що вони можуть бути створені з урахуванням кліматичних особливостей району будівництва. Наприклад, там, де випадає велика кількість снігу, найкраще використовувати значний кут нахилу скатів. Якщо ж зима тепла, то і скати сильно круті не потрібні. Другий позитивний момент полягає в можливості створення теплого горища. Фактично, це приміщення перетворюється в ще одну велику кімнату, розширюючи житловий простір.
- Чотирьохскатна. Такі дахи ще називають вальмовими, оскільки вони мають бічні скати - вальми. Перше, що необхідно сказати про даху подібного типу - це їх складність. Дерев'яну подвійні конструкцію може звести і неспеціаліст, однак чотирьохскатну дах навіть при наявності розрахунку та креслення зібрати буде непросто. Звичайно, складності в процесі монтажу компенсуються відмінним зовнішнім виглядом і досить високою надійністю.
Потрібно сказати, що існують і інші варіанти пристрою дахів, наприклад, чотирьохскатний, яка є окремим випадком пристрої вальмовой даху. Вона має скати рівній площі і підходить лише для будівель, що мають квадратну підставу.
Кроквяна система односхилого даху
Для подібних конструкцій слід витримувати ухил в межах 10-20 градусів, якщо використовується профільований металевий лист, і 25 градусів для металочерепиці. У загальному випадку для кожного матеріалу слід вибирати відповідний нахил, однак потрібно пам'ятати і про те, що від даного параметра залежить снігове навантаження. Чим більше буде нахил, тим швидше сніг зійде з даху під власною вагою.
Не можна забувати про пристрій зазорів між кроквами і покрівельним матеріалом, оскільки саме вони дозволяють вирішити проблему, викликану підвищеною вологістю повітря. Це протоки, для природної вентиляції, яка створює сприятливі умови для видалення сконденсировавшейся в підпокрівельному просторі вологи.

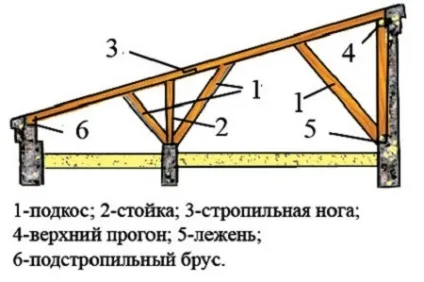

Односхилий дах має найпростішу конструкцію крокв з усіх можливих. В даному випадку кроквяні ноги спираються на мауерлат з двох сторін. Брус укладається по нижній і по верхній стінці, після чого дерев'яні елементи надійно фіксуються. Потрібно сказати, що максимальна довжина кроквяної ноги становить 4.5 м, якщо виготовлялася вона з цільної деревини. Коли планується зводити даху, де буде потрібно довший крокви, то краще вибрати подвійні різновид або будь-якої інший варіант.
Кроквяна система двосхилого даху
Крім поділу на типи покрівель існує ще і розбивка по підвидів. Так двосхилі дахи можуть бути:
Симетричні конструкції створюються різними способами, вибір одного з яких залежить від відстані між стінами. Якщо ширина будинку всього 6 м, то досить встановити ригель і затяжку. Ригель зазвичай виконується ближче до коньковому вузлу, а на затягування укладається підлога горищного приміщення. Для будинку, стіни якого відстоять один від одного на 10 м, буде потрібно використовувати підкоси і стійку, звану бабкою. Вона підпирає коньковий вузол, а підкоси утримують крокви. Ці три елементи (бабка і 2 підкоса) в нижній частині об'єднуються і спираються на затягування строго під гребеневим вузлом. Іноді обходяться використанням однієї стійки, підпирає місце з'єднання кроквяних ніг один з одним, однак такий підхід допустимо, лише, коли між стінами не більше 7.5 м.
Існує ще один різновид висячих крокв, яка передбачає застосування шпал. Останні - це спеціальні дерев'яні елементи, які використовуються як альтернатива затягування. У цьому випадку на балку перекриття спираються прогони, з якими з'єднуються шпали. Їх довжина не перевищує 1/3 відстані між стінами, тому нижня частина крокв не потребує будь-якого додаткового фіксатора. Утримання відбувається за рахунок підкоса, що з'єднує кроквяну ногу і шпалу.
Всі описані вище конструкції можуть використовуватися тільки спільно з мауерлат. Звичайно, в будинку з колод не потрібно монтувати додатковий брус, оскільки його роль бере на себе останній ряд колод.
Ще одним варіантом пристрою горищного приміщення є використання ламаної двосхилим даху. Вона дозволяє отримати досить багато місця для влаштування мансарди, проте і конструкція її потребують більше матеріалів, часу і навичок. Верхня частина даху утворюється за рахунок використання висячих крокв. Вони з'єднуються в конику і підтримуються бабкою, яка спирається на затяжку. Нижні частини крокв з'єднуються із затягуванням, а вона спирається на стійки. Висота стійок визначає висоту стелі в мансарді. Самі стійки встановлюються на балку перекриття, яка є основою для створення підлоги в приміщенні.
Бічні скати утворюються похилими кроквами. Кроквяні ноги верхньою частиною з'єднуються з кутом конструкції, утвореної затягуванням і стійками, а нижній з балкою перекриття. Для підвищення надійності даху можуть використовуватися підкоси, які підсилюють нижню пару скатів.
В якості альтернативи підкосила часто застосовуються сутички. Так називають розташовані горизонтально дерев'яні бруски, що з'єднують будівництво і кроквяну ногу. Ще один варіант - це додаткові стійки, які спираються на балку перекриття в тих місцях, де під нею знаходяться несучі стіни. Подібний підхід забезпечує можливість розвантажити перекриття.
Крокви для четирехскатной даху

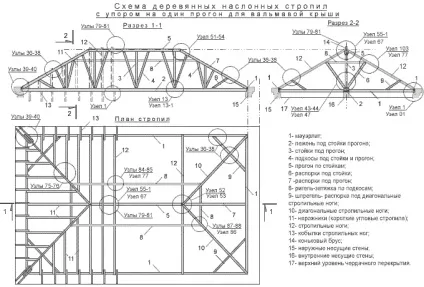

Вальмовая дах складніше звичайної, оскільки тут використовується кілька типів крокв, та й з'єднання їх не завжди просте. Більш того, в ряді випадків довжини готових елементів не вистачає, тому створюються збірні конструкції, які вимагають додаткового посилення. Опорою для даху є мауерлат, в який врізається балка і кроквяні ноги. Кроквяна система складається з:
- Діагональних крокв. Їх ще називають накосная. Вони спрямовані до кутів споруди і виступають в ролі опори для верхніх частин вальмових крокв.
- Нарожніков. Це укорочені крокви, які використовуються на частині основних скатів для пристрою вальм.
- Стійки і підкоси. Тут вони виконують ту ж функцію, що і в інших випадках: забезпечують надійність даху і захищають від випадкових ушкоджень при підвищенні навантаження на конструкції.
- Лежнів, прогонів і ригелів. Ці елементи теж необхідні. Без них монтаж даху дерев'яного будинку виконати було б дуже непросто.
Прогін - це опорна балка, яка буде розташовуватися паралельно мауерлату. Даний елемент є додатковою опорою для крокв, тому його розташовують так, щоб він дозволяв зняти частину навантаження. У випадку з вальмовой дахом прогін може бути встановлений під час створення конькового вузла, проте вже шатрові конструкції можуть зводитися і без нього.
Оптимальна відстань між прогонами і мауерлат становить всього 4.5 м. Дотримання цього правила дозволяє обійтися без додаткових стійок. Також можуть використовуватися і шпренгелів або конструкції, звані шпренгельних фермами. В останньому випадку мова йде про шпренгелів, який з'єднаний з основою не тільки сталевим нагелем і парою прямих скоб, а й двома дерев'яними елементами.
При монтажі четирехскатной даху слід дотримуватися ряду простих правил:
- Для створення накосних крокв необхідно застосовувати здвоєну конструкцію з того ж матеріалу, що йде на створення всіх інших елементів.
- Зрощувати верхні частини накосних крокв найкраще там, де прикладається найбільше навантаження, а також посилювати їх за допомогою підкосів і вертикальних стійок. Самі стійки розташовують так, щоб вони були перпендикулярні напрямку кроквяної ноги.
- Накосние крокви потрібно виготовляти з невеликим запасом довжини. У тому випадку, якщо вона виявилася занадто велика конструкцію простіше підрізати. Нарощувати ж такі елементи не рекомендується, оскільки кожен стик є потенційним слабким місцем.
- Найбільш відповідальні вузли потрібно посилювати за рахунок металевого перфорованого кріплення або фіксувати за допомогою катанки.
Одним з важливих елементів кроквяної системи є мауерлат, про який ми розповімо нижче.
Мауерлат і його установка
Завдання даного елемента полягає в розподілі всієї ваги даху по стіні будівлі. Для досягнення позитивного результату потрібно надійно закріпити брус. Найкраще використовувати перетин 15х15 см, проте можна вибрати і 15х10 або навіть дошки 50х150.
Кроквяні ноги можуть фіксуватися декількома способами:
- за допомогою нагелів;
- скобами;
- куточками;
- дротом-катанкою.
Кожен з цих варіантів використовується спільно з пропилами в мауерлат, за рахунок чого досягається міцне з'єднання двох елементів.
Часто застосовують і комбінований спосіб монтажу, що передбачає використання двох видів кріплень, одним з яких є дріт-катанка. Такий дах легко перенесе навіть сильні вітри, тому може використовуватися в районах з досить суворим кліматом.
Саме поєднання крокв може бути жорстким або рухомим. Жорсткий варіант передбачає відсутність можливості руху крокв. Рухоме з'єднання, навпаки, дає можливість крокви переміщатися уздовж будь-якої лінії. Для цього використовується спеціальне кріплення.
Будівництво даху для будинку з дерева - це завдання не просте, однак якщо вона вирішена, то споруда прослужить дуже довго, оскільки саме проблеми з покрівлею є одними з найпоширеніших причин проведення великого ремонту.
