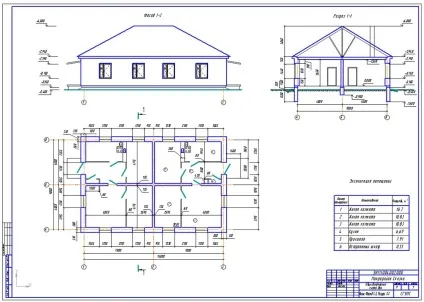

Будівельне креслення

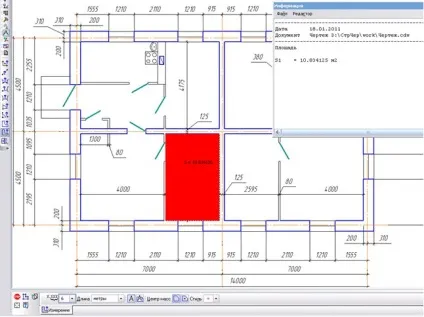

Площа приміщень можна порахувати за допомогою команди Площа на інструментальної панелі Вимірювання або меню Сервіс - Виміряти. Після виклику команди при наведенні на потрібну область, вона підсвічується червоним і вказує розмір, при натисканні мишею, ще відкриває вікно Інформація.

Якщо виконується експлікація, то на плані цифрами в гуртку позначити приміщення.

Відкрити бібліотеки КОМПАС:

1. Меню Сервіс - Менеджер бібліотек

2. Панель Стандартна - кнопка Менеджер бібліотек.

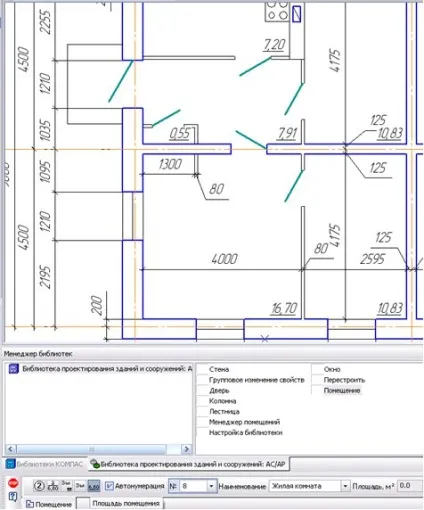

Відкрити папку Архітектура і будівництво. Поставити галочку Бібліотека проектування будівель і споруд: АС / АР. Викликати команду Приміщення.

На Панелі властивостей перша кнопка Експлікація на аркуші. Цей стиль дозволяє відобразити мітку приміщення у вигляді маркера, що містить номер приміщення. При включеній опції Автонумерація номер наступного створюваного приміщення буде визначено автоматично. Поле введення Найменування містить список можливих найменувань приміщень.

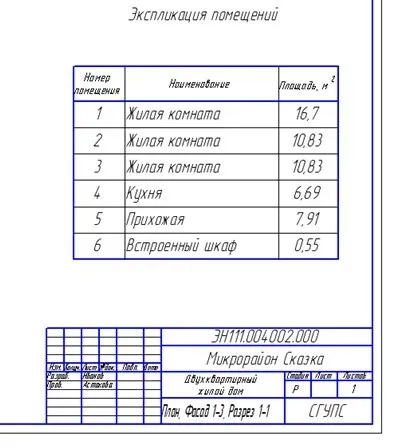

Експлікація виконується над основним написом у вигляді таблиці, де вказується номер приміщення, найменування і площу в м2.

Операцію для креслення таблиці можна відкрити з меню Інструменти - Введення таблиці або на панелі інструментів Позначення - Введення таблиці.

Площі вказують в нижньому правому куті в м2, числом без вказівки розмірності, підкреслюють суцільною тонкою лінією. Викликати команду Приміщення. На Панелі властивостей п'ята кнопка Площа приміщення. Цей стиль дозволяє відобразити мітку приміщення у вигляді рядка, що містить значення площі приміщення.
