Будинок з полістиролбетонних блоків

Полістиролбетон (ГОСТ Р 51263-99) - композитний матеріал, який за своїми властивостями відноситься до легких (комірчастим) бетонів. До його складу входять: в'яжучий компонент (портландцемент або шлакопортландцемент); пористий заповнювач, в якості якого виступають гранули спіненого полістиролу (ПВГ); добавки (прискорювачі твердіння, пластифікатори і так далі).

Щільність виробленого полістиролбетону, як правило, варіюється в межах: від Д150 (при використанні в якості теплоізоляційного матеріалу) до Д600 (для конструкційних блоків). Низька щільність і високі теплоізоляційні властивості стінових полістиролбетонних блоків знижують масу стін, що дозволяє вести будівництво в складних інженерно-геологічних умовах. Завдяки високій міцності на вигин і морозостійкості, істотно перевершують показники по добних матеріалів, довговічність стінових блоків з МПБ складає не менше 100 років.

Параметри будівель, зведених з використанням виробів з модифікованого полістиролбетону:

• товщина зовнішніх стін (без облицювання і штукатурки) - не менше 375 мм;

• висота будівлі - не більше 2-х поверхів;

• прольоти несучих конструкцій перекриттів -до 5 м;

• висота поверхів - не більше 3 м;

• ширина пересічних простінків - не менше 1200 мм;

• ширина кутових простінків - не менше 1800 мм;

• висота від верху отвору до низу балок перекриття - не менше 600 мм;

• застосування похилих кроквяних конструкцій даху.

1. Потужний фундамент під зведення будинку з полістирольних блоків не потрібно, так як щільність полістиролбетону для несучих стін всього 500 кг / м3.

Звичайно, вибір фундаменту в основному залежить від специфіки грунту на будмайданчику. Якщо він не є проблемним (наприклад, як у випадку, якщо занадто близько до поверхні підходять грунтові води, або ділянка має занадто виражені перепади висот), то оптимальним вибором стане мелкозаглублённий стрічковий армований фундамент, як в даному прикладі.

Для заливки стрічки фундаменту вирили траншею на глибину 400 мм. На дно засипали пісок шаром 200 мм, пролили водою для трамбування і поклали гідроізоляцію. У траншею встановили опалубку з обрізних дощок. Армокаркас заклали в траншею, після чого залили бетон марки М350. Стрічку вивели над рівнем землі на висоту 400 мм.

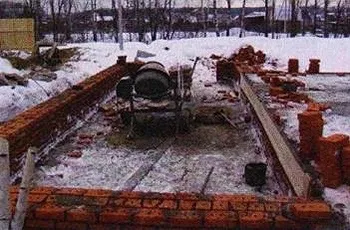

Грунт під гаражем утрамбували, поклали на нього піщану подушку на 200 мм, яку також утрамбували. Змонтували гідроізоляцію, встановили армокаркас з арматури 018 мм, пов'язавши його елементи в'язанням дротом. І залили конструкцію бетоном тієї ж марки, що і для стрічки. Вийшла залізобетонна плита товщиною 150 мм, що є підлогою для гаража.

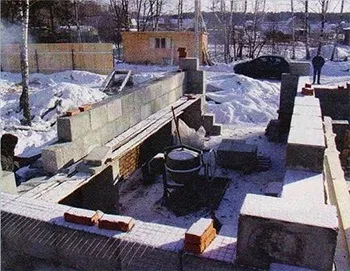

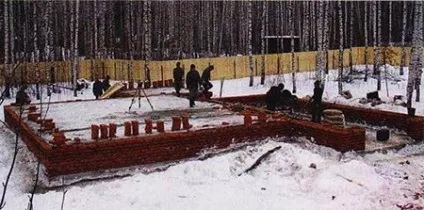

На необхідну від землі висоту цоколь основної частини будинку підняли на сім рядів з цегли. По верхньому ряду цегли зробили армопояс за класичною схемою з установкою опалубки, арматури і заливки бетону в опалубку шириною в дві цеглини, залишивши з боку зовнішніх стін місце для укладання облицювальної. На армокаркас встановили залізобетонні пустотні плити перекриттів. Уклали ще один ряд цегли навколо укладених плит перекриттів.

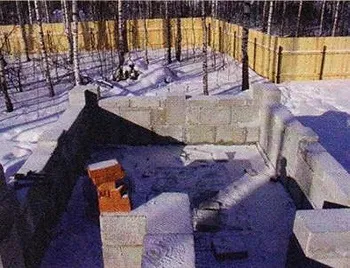

2. По периметру кладки під блоки поклали гідростеклоізол в два шари, передбачивши в кутах перехльости смуг мінімум на 10 см. Ізоляція повинна бути покладена трохи ширше стіни. Для кріплення полістиролбетонних блоків використовували спеціальний клей для кладки блоків з полістиролбетону і фіксації пінопласту Егіда-полістирол G-32. Його наносять кельмою або гребінкою. Кладку першого ряду зовнішніх стін вели в один ряд з енергозберігаючих блоків модифікованого полістиролбетону (МПБ) товщиною 375 мм (щільність 500 кг / м3), а внутрішні несучі стіни - з блоків товщиною 295 мм. Точність кладки контролювали за допомогою рівня. Блоки укладали стик в стик. Для вирівнювання кладки використовували гумову киянку.

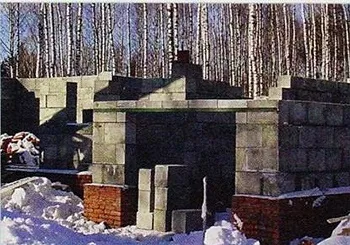

Кожен наступний ряд кладки починали від кута по однорядной системі перев'язки ложковимі рядами. Клейовий розчин наносили на вертикальну і горизонтальну поверхні сусідніх, вже укладених, блоків за допомогою зубчастого шпателя. Надлишки видаляли кельмою. Кожен другий ряд армували сталевий оцинкованої дрібнопористої сіткою ВР-3 з розміром вічок не більше 50x50 мм з дроту 01 мм. Внутрішні несучі стіни перев'язували з зовнішніми стінами через кожні два ряди з використанням цієї ж сітки. Трохи відрізнялася кладка стін приміщення закритої веранди з панорамним склінням. Між віконними прорізами блоки встановлювали на торець. Посилювали шви кладки сіткою ВР-3 50x50 мм, яку укладали в даному випадку в кожному ряду.

Важливо! При веденні кладки блоків на будівельних розчинах товщина швів не повинна перевищувати 10 мм.

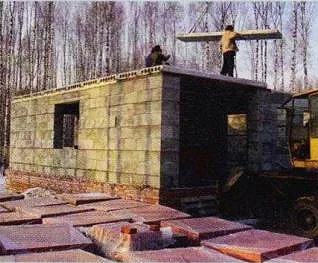

3. Для зведення стін примикає до будинку гаража досить було покласти чотири ряди блоків. Для формування перекриття над прорізом під гаражні ворота встановили металевий швелер. Його застосовують для прорізів, ширина яких перевищує 3 м. Для укладання блоків поверх швелера нарізали до-борні елементи необхідних розмірів. Оскільки полістіролбетонниє блоки легко пиляються, то сформувати блок будь-якого розміру прямо на будівельному майданчику не складає труднощів.

Пол гаража розташований значно нижче статі інших приміщень будинку, що дозволило згодом зробити зручний заїзд для машини.

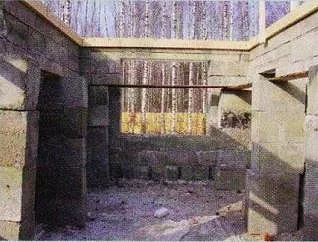

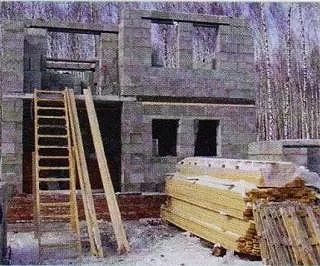

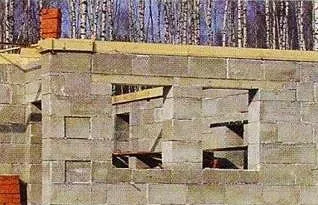

4. Кладку першого поверху основної частини будівлі при цьому продовжили. Всі перекриття дверних і віконних прорізів формували з використанням армованих самоутримних перемичок з полістиролбетону, що мають різний перетин залежно від розміру отвору.

Головне, щоб з кожного боку від отвору спирання перемичок становило не менше 25 см. На схилах віконних і дверних прорізів товщина шару цементно-піщаної штукатурки по сталевий оцинкованої дрібнопористої сітці повинна становити не менше 30 мм.

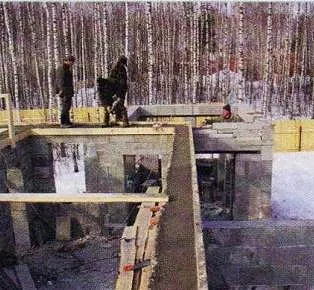

5. Завершивши кладку першого поверху, по верхньому ряду блоків будівлі, що будується, виключаючи приміщення веранди, спорудили опалубку з обрізної дошки 50x200 мм для армопоясу.

Встановили арматуру і залили бетоном.

Армопояс необхідний для зміцнення конструкції і для укладання міжповерхових перекриттів.

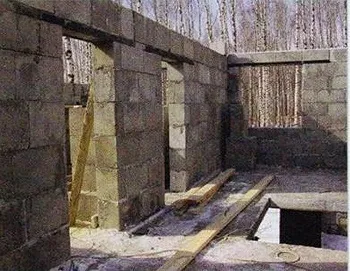

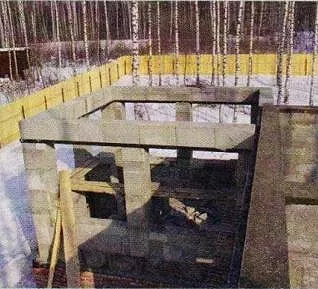

6. На армопояс в якості перекриття між першим і другим поверхом в частині будівлі, де розміщені вхідні двері в будинок, встановили залізобетонні пустотні плити перекриттів товщиною 220 мм.

Між поверхами іншій частині будинку не стали робити залізобетонних перекриттів, уклавши по армопоясу дерев'яні балки перекриттів з дошки 150x200 мм з кроком 600 мм, які потім зашили статевої дошкою.

7. Кладку другого поверху. вели за тим же принципом, що і першого.

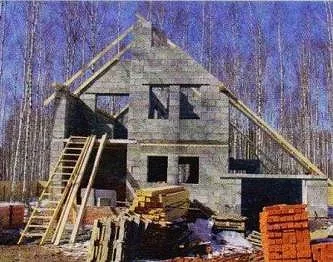

Фронтони виклали на всю висоту з цільних блоків і потім обрізали пилкою виступаючі частини під ухил ската даху.

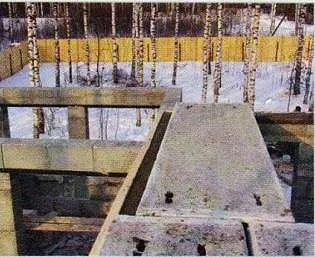

8. У залізобетонних плитах перекриттів передбачили отвір для сходів на другий поверх.

9. Монтажні елементи для кріплення мауерлата по закінченню кладки забили в попередньо висвердлені отвори в блоках верхнього ряду другого поверху.

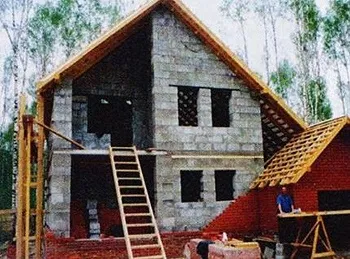

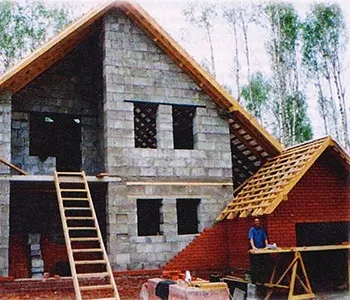

Як мауерлата використовували брус 100x150 мм, оброблений антисептиком. Кожну кроквяну ногу кріпили до кладки стіни скруткой з дроту 03 мм за допомогою металевого милиці, який забивають в тіло кладки. Для крокв використовували обрізну дошку 25x150 мм. Покрівельний пиріг формували за класичною схемою: установка обрешітки, контробрешетування, укладання пароізоляційною супердифузійної плівки і тепло- і звукоізоляції з мінераловатних плит товщиною 150 мм. В якості покрівельного покриття використовували гнучку черепицю «Тегола» серії «Нордленд».

10. Облицювання фасаду виконали з лицьового саману М-150 червоного кольору. Цегляну облицювання кріпили до кладки на цементнопесчаной розчин.

При виконанні цегляної облицювання величина шва між облицюванням і кладкою з блоків не повинна перевищувати 10 мм.

плюси полістиролбетону

• Міцність. Витримує значні динамічні навантаження. Будинок з полістіролбеюна може прослужити більше 100 років.

• Пластичність. При незначних переміщеннях фундаменту стіни не потріскаються.

• Довговічність. морозостійкість до 100 циклів і більше. Згодом полистиролбетон тільки набирає міцність.

• Низька водопроникність. Вироби з полістіролбеюна, опущені в воду, не тонуть.

• Висока теплосберегающая здатність. Побудований з цього матеріалу будинок не вимагає додаткового утеплення. Він добре зберігає тепло, що дозволяє взимку економити енергію. У порівнянні, наприклад, з цегляною кладкою витрати на обігрів зменшуються в 2-4 рази.

• Екологічна безпека. У виробництві використовуються тільки екологічно чисті компоненти і полістирол.

• Низька питома вага матеріалу. Великорозмірні блокі200x300x600мм мають максимальну вагу 20 кг.

• Пожежна безпека. Група горючості - 1 (важкогорючих). При пожежі прогорають тільки поверхневі гранули пінополістиролу, а що залишається бетонний каркас не дозволяє зруйнуватися блокам до кінця, в результаті огороджувальні конструкції з цього матеріалу зберігають 80% своєї несучої здатності.

• Універсальність застосування. для утеплення покрівлі (Д150- Д250); для вирівнювання і утеплення підлог (Д300 - Д350), для несучих стін (Д400-Д600).

• Звукоізоляція. для стіни товщиною 100 мм-36 дБ, для 150 мм-55 дБ. Пориста структура матеріалу дає ефект своєрідного «звукового лабіринту» в смузі звукових частот 63-8000 Гц. Причому чим менше щільність полістіролбеюна, тим вище звукоізоляційні характеристики.

• Економічність. Якщо порівнювати з родинними будівельними матеріалами (пінобетоном і газобетоном), то для забезпечення одних і тих же теплотехнічних характеристик стін будівлі товщина полістиролбетону марки Д500 повинна бути 360 мм, а пінобетону і газобетону -460 мм. Стіна ж з керамічного пустотного цегли для досягнення тих же параметрів повинна бути юлщіной 1490 мм. Вартість 1 м2 стіни з полістіролбеюна в 1,5-1,7 рази нижче, ніж з пінобетону, газобетону верб 1,5-2 рази-стіни з порожнистої керамічної цегли.

• Висока технологічність будівництва. Блоки легко пиляються і обробляються іншими інструментами.
