Общеподстанціонний пункт управління
Общеподстанціонние пункти управління (ОПУ) розроблені і використовуються для безперебійної роботи з передачі та розподілу електроенергії.
ОПУ складається з окремих функціональних блоків, які стикуються між собою і збираються в окреме приміщення. У цьому приміщенні змонтовані низьковольтні комплектні пристрої (НКУ) власних потреб змінного і постійного струму, пристрої релейного захисту, автоматики, управління і сигналізації.
В ОПУ передбачено все найнеобхідніше для штатного функціонування: електричне опалення, освітлення, вентиляція, а також здійснено підведення кабелів і проводів внутрішніх зв'язків.
Кількість блоків в модулі ОПУ, компоновка допоміжних приміщень і вид панелей управління визначаються фахівцями ТОВ «ДЦ« МКТ »
До складу апаратури ОПУ входять:
► Панелі диференційного захисту силових трансформаторів.
► Панелі автоматичного регулювання силових трансформаторів під навантаженням.
► Панелі управління секційними вимикачами.
► Панелі захисту лінії верхнього напруги.
► Панелі захисту по напрузі.
► Введення і розподіл власних потреб підстанції.
► Шафа управління оперативним струмом.
► Комплект безперебійного живлення оперативним струмом.
► Система центральної сигналізації.
► Панелі ВЧ-зв'язку.
► Панель телемеханіки.
► Клемні шафи.
Для підключення зовнішніх контрольних кабелів передбачені шафи проміжних клем, які встановлюються в кожному ряду ПКУ РЗіА. Освітлення ОПУ виконано світильниками з люмінесцентними лампами або світлодіодними світильниками. Опалення здійснюється конвективними сухими електронагрівачами, розташованими вздовж стін і в підлозі боксів. Управління опаленням - ручне або автоматичне. ОПУ обладнано природною вентиляцією приточування через спеціальні жалюзійні вікна і витяжної примусовою вентиляцією за допомогою вентилятора. В ОПУ можлива установка кондиціонерів.

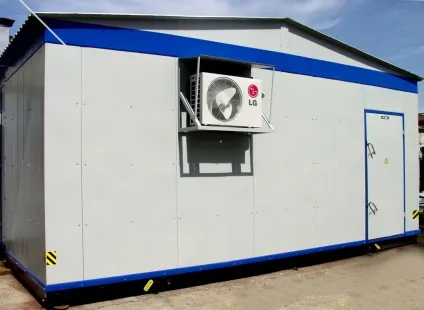

Будинки для КРУ і ОПУ можуть виконуватися різного виконання: блочно-модульного, каркасного, бескаркасного, в оболонці контейнера.
ЗАКРИТІ РОЗПОДІЛЬНІ ПРИСТРОЇ (ЗРУ)

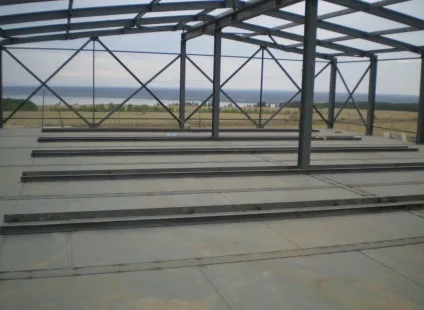

Закритий розподільчий пристрій (ЗРП), являє собою комплектне будівля (каркасного, бескаркасного і блочно-модульного типу) з основним комплектом електротехнічного обладнання і системами життєзабезпечення. ЗРУ призначене для прийому і розподілу електричної енергії трифазного змінного струму та передачі її споживачам.
Основні переваги ЗРУ проізводстваООО «ДЦ« МКТ »:
► Мінімальні терміни виробництва;
► Високий ступінь заводської готовності;
► Оптимальне поєднання вартості та якості ЗРУ;
► Надійність в експлуатації;
► Всі комплектуючі застосовувані в ЗРУ мають сертифікати якості.
У комплект поставки ЗРУ входить:
► будівлю для розміщення обладнання, комплект зовнішніх металоконструкцій (площадки обслуговування, сходи, козирки над дверима);
► шафи КРУ;
► трансформатори власних потреб;
► системи життєзабезпечення (освітлення, опалення, вентиляція, кондиціонування);
► система охоронно-пожежної сигналізації;
► шинні мости відкритого і закритого типу, шинні вводи;
► кабельні конструкції;
► елементи повітряних вводів, прохідні ізолятори.
