Вступ.

Мабуть, найпоширеніші кріпильні різьбові деталі - болти. Болтові з'єднання легко замінити при виході їх або частини конструкції з ладу - складальні операції можна проводити багаторазово, на відміну від, наприклад, зварних з'єднань. Різноманітність видів, розмірів, характеристик, а також призначення болтів просто величезна. Про це ми і поговоримо в цій статті.

Характеристика болтів.

Болт - це кріпильна деталь у вигляді циліндричного стержня з головкою на одному кінці і різьбою на іншому. На різьбовий кінець болта нагвинчується гайка. під гайку, при необхідності, підкладають плоску і / або пружинну шайбу.

Які ж існують відмінності болтів між собою? Давайте розглянемо основні:
• за формою і розмірами головки;
• за формою стрижня;
• по кроку і типом різьби;
• за спрощеним варіантом виконання;
• по точності виконання;
• по класу міцності;
• за матеріалом.

Форма і розміри головки болтів.

Залежно від умов роботи і призначення, головки болтів можуть мати шестигранную, круглу, овальну або квадратну форму.

Профіль головки болта може мати напівкруглу або потаємну форму (спеціальні болти, наприклад римболти DIN 580. можуть мати круглу головку з отвором, а відкидні болти ГОСТ 3033-79 також можуть мати круглу головку у вигляді вилки).

Форма стрижня болтів.

За формою стрижня болти бувають зі стрижнем одного діаметра і ступінчастим стрижнем (діаметр гладкої частини тіла болта значно перевищує номінальний діаметр різьби).

На прізонние болтах ГОСТ 7818-80 зі ступінчастим стрижнем можна цілком зібрати важко навантажених з'єднання, але все ж болти зі стрижнем одного діаметра найбільш поширені.

Тип і крок різьби болтів.

Для болтів, як різьбових деталей, характерні наступні типи різьблення:
• метрична;
• дюймова;
• трубна;
• трапеціїдальн;
• наполеглива;
• прямокутна або квадратна.

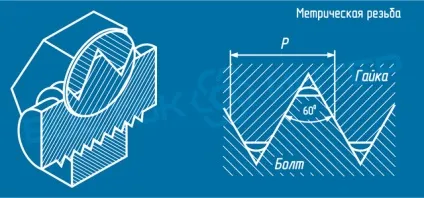

Метрична різьба М (розміри задані в міліметрах) є основним для болтів типом різьби в Україні і ділиться на два типи:
• з великим кроком;
• з дрібним кроком.
Наприклад, шестигранні болти М8 ГОСТ 7805-70 мають великий крок різьблення P = 1,25 мм і невеликий крок P = 1,0 мм, а болти М72 ГОСТ 10602-94 мають невеликий крок різьби P = 4,0 або 6,0 мм .

Варіанти виконання болтів.

Майже для кожного болта є варіант виконання - конструктивна особливість, передбачена стандартом (ГОСТ, DIN).

Для шестигранних болтів, наприклад, варіанти виконання передбачають можливість стопоріння нарізного сполучення, для цього на кінці різьбової частини або голівці болта проробляють отвір під шплінт або вязочную дріт. Іноді необхідно зменшити вагу болта не зраджуючи розмір під ключ і для цього в голівці болта роблять поглиблення (полегшена головка).

Класи точності болтів.

Болти із шестигранною головкою, шестигранною головкою і шестигранною головкою і спрямовуючим подголовком виготовляють високою, нормальної і низької точності (класи точності відповідно А, В і С). Класи точності відрізняються параметрами шорсткості поверхонь різьблення, циліндричного стержня і опорної поверхні головки. На кресленнях цей параметр позначається символом √.

Для болтів класу точності С характерно значне неспівпадання діаметрів, що містить інсталяційний отвором, найчастіше стержень болта на 2-3 мм менше отвору. Такий клас точності вважається грубим і застосовується в маловідповідальних з'єднаннях.

Болти класу точності В встановлюються в отвори, діаметр яких на 1-1,5 мм більше діаметра стрижня болта. Клас точності В є найбільш поширеним.

І, нарешті, болти підвищеного класу точності А застосовують в особливо відповідальних з'єднаннях, різниця в діаметрах деталей становить 0,25-0,30 мм.

Класи міцності і матеріали болтів.

Залежно від призначення і області застосування болти виготовляють різних класів міцності і марок сталей.

Матеріалом для виробництва болтів служать:
• сталі звичайної якості - ст3, Ст3кп;
• якісні конструкційні вуглецеві сталі - 10, 10кп, 20, 20кп, 35, 40, 45;
• конструкційні леговані вуглецеві стали - 40Х, 20ХГСА, 25ХГСА, 30ХГСА, 35ХГСА, 40ХГСА;
• стали конструкційні низьколеговані для зварених конструкцій - 09Г2С;
• нержавіючі корозійностійкі звичайні стали - 10Х17Н13М2Т, AISI 316;
• нержавіючі корозійно-стійкі жароміцні стали - 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х13, 30Х13, 40Х13, AISI 304;
• жароміцні релаксаційностійкі стали - 25Х1МФ, 25Х2М1Ф, 30ХМА;
• латунь - Л63;
• мідь - МТ (дріт);
• титан технічний - ВТ1-0;
• титановий деформується сплав - ВТ5.

Умовні позначення болтів (приклад).

Найбільш часто зустрічаються позначення розмірів болтів на кресленнях і ГОСТах:

d - номінальний діаметр різьби;
d1 - діаметр гладкої частини стрижня;
dw - діаметр опорної поверхні головки;
hw - висота опорної поверхні головки;
k - висота головки;
P - крок різьби;
b - довжина різьблення гайкового кінця;
S - ширина головки (розмір під ключ);
e - діаметр описаного кола;
l - довжина болта.

Для болтів вказують (приклад):

• слово «Болт»;
• клас точності;
• цифру виконання (крім виконання 1);
• номінальний діаметр різьби;
• крок різьби (тільки для різьблення з малим кроком);
• напрямок різьби;
• поле допуску;
• довжину болта;
• клас міцності (точку між цифрами не ставлять);
• покажчик про застосування спокійною або автоматної сталі;
• марку сталі або сплаву (вказують для болтів класу міцності 8.8 і вище, а також для виробів зі спеціальних сталей і сплавів);
• вид покриття;
• товщину покриття;
• номер стандарту на болти.

Виготовлення болтів.

Формування метричної різьби на болтах здійснюється способом нарізки або накатки:

Різьба болта виконана на Різьбонакатні верстати (зліва) і на токарному верстаті (праворуч)

Болти з шестигранними головками можуть мати різьбу з нормальним і дрібним кроком, причому для кожного діаметра стандарт передбачає тільки один невеликий крок. Болти з напівкруглими і потайними головками виготовляють з різьбленням тільки з нормальним кроком.

Стандарти болтів і їх застосування.

Докладно розписати кожен стандарт по конкретним областям застосування практично неможливо, варто лише зазначити, що в інженерній практиці є як найбільш поширені (наприклад болти ГОСТ 7805-70), так і спеціальні болти, такі як болти для металоконструкцій. фундаментні. футеровочні. прізонние. відкидні, башмачні болти.

Таблиця. Перелік стандартів на болти і їх застосування.
