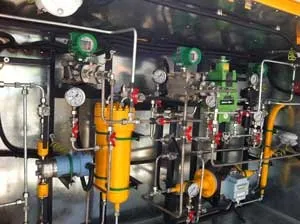

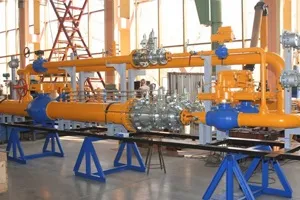

Блок редукування газу

Блок (вузол) редукування «Ресурс»

Дозвіл на застосування № РРС 00-048477

Блок (вузол) редукування (БРГ) призначений для:

зниження високого або середнього тиску неоднорідного за хімічним складом природного газу на необхідну;
попереднього очищення від механічних домішок і осушення газу;
автоматичної підтримки заданого вихідного тиску незалежно від зміни витрати і вхідного тиску газу;
автоматичного відключення подачі газу при аварійному підвищенні / зниженні вихідного тиску;
технологічного або комерційного обліку газу.

БРГ може бути використовуватися як самостійний шафовий пункт редукування або установка для редукування газу (в разі розміщення в опалювальних приміщеннях) в системах газорозподілу і газоспоживання для різних видів споживачів (сільських або міських населених пунктів, комунально-побутових будівель, об'єктів промислового і сільськогосподарського призначення і т . д.).

За ступенем захисту від зовнішніх умов БРГ виконаний в одному з наступних виконанні:

виконання Б - в блок-боксі;
виконання Р - на металевій рамі;
виконання Ш - в захисному не утеплені, не опалювальному шафі;
виконання ШУЕО - в захисному утепленому шафі з електрообігрівом;
виконання Шуго - в захисному утепленому шафі з газовим обігрівом.

До складу БРГ входять:

фільтр газу * з індикатором (датчиком) перепаду тиску;
контрольно-вимірювальні прилади для вимірювання тиск газу на вході і виході БРГ;
регулятор тиску газу **;
запобіжний запірний клапан (ПЗК) **;
запобіжний скидний клапан (ПСК);
вузол обліку газу *
пристрій обвідного газопроводу (байпас) з встановленими на ньому послідовно двома пристроями, що вимикають, а також контрольним манометром і продувальним трубопроводом встановленими на ділянці між пристроями, що вимикають;
електрообігрівач з терморегулятором - виконання ШУЕО, газовий обігрівач - виконання Шуго.

* За бажанням замовника

** Допускається застосування комбінованого регулятора тиску газу з вбудованими запобіжними пристроями (запірним клапаном (ПЗК) і запобіжним скидним (ПСК))

Пункт працює наступним чином.

Газ по вхідному трубопроводу через вхідний запірний пристрій надходить у фільтр газу, оснащений індикатором перепаду тиску. Після фільтра газ надходить в регулятор тиску газу, де відбувається зниження тиску газу до необхідного значення і підтримку його на заданому рівні. Після регулятора тиску газ надходить на вузол обліку газу де відбувається облік пройшов через лічильник газ. Далі через вихідний запірний пристрій надходить до споживача. При підвищенні вихідного тиску вище допустимого заданого значення, спрацьовує запобіжний скидний клапан, в тому числі вбудований в регулятор тиску газу, і відбувається скидання газу в атмосферу. Для ремонту або перевірки обладнання при закритих вхідному і вихідному запірних пристроях, для надходження газу споживачеві, передбачений обвідний трубопровід (байпас). У цьому випадку регулювання тиску газу проводиться двома послідовно встановленими на байпасе запірними пристроями. Друге по ходу газу запірний пристрій забезпечує плавне регулювання витрати газу. Контроль тиску проводиться за манометром встановленим на вихідному ділянці трубопроводу пункту;
