Автономні модульні вугільні котельні, призначені для обігріву житлових і промислових приміщень великою площею. У конструкції блок-модуля передбачено все необхідне, для повноцінного обігріву, обладнання. За бажанням замовника, вугільні БМК укомплектовуються службовим приміщенням, санвузлом для обслуговуючого персоналу.

Як влаштована і працює БМК на вугіллі

Автономна модульна котельня на вугіллі, являє собою теплову станцію, продуктивністю від 0,4 до 10 мВт. Продуктивності БМК досить, щоб опалити котеджне будиночок, багатоквартирне будівлю і ціле селище. При необхідності, для збільшення продуктивності, кілька котелень з'єднуються в єдину мережу.

Прийнято класифікувати модулі по типу конструкції, способу подачі палива і ступеня автоматизації:

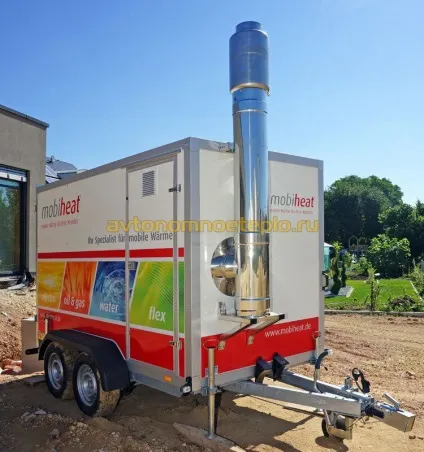

• Тип конструкції - пересувні блочно-модульні вугільні котельні встановлюються на колісне шасі. Транспортування здійснюється за допомогою будь-якого вантажного автотранспорту. Котельню чіпляють за фаркоп і доставляють на місце. Головним достоїнством мобільного БМК, є габаритні розміри і транспортабельність.

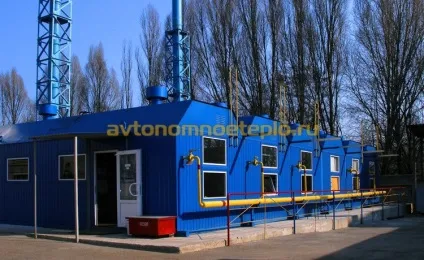

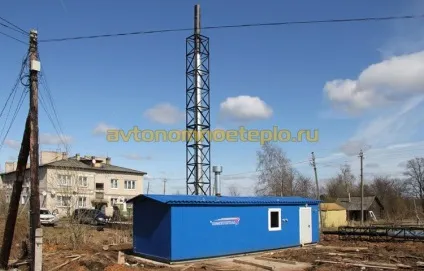

Під час монтажу транспортабельної блочної вугільної котельні установки, немає необхідності в підготовчих роботах, досить розчистити і вирівняти майданчик. Стаціонарна БМК на вугіллі, являє собою утеплений контейнер, який встановлюється на бетонний фундамент. Розвантаження виконується за допомогою вантажопідіймального крана.

Спосіб подачі палива - модульні котельні виготовляються з ручною або механічною подачею вугілля та вивантаженням золи. Перші потребують постійного обслуговування. Станції з механічною подачею - автономні. За роботою стежить автоматика. Інформація про завантаження вугілля, температурі нагріву і інших процесах, передається на пульт управління.

Ступінь автоматизації - в стандартній БМК, передбачена ручна подача палива. Автоматизація зводиться до мінімуму. Зміни нагріву теплоносія, контроль над показаннями датчиків і всього технологічного процесу роботи, повністю покладається на обслуговуючий персонал.
Вузли автоматизації купуються в додатковій комплектації. Окремо купується система видалення шлаку з топки і золи з димохідних каналів котла, механізована подача вугілля і т.п.

Робота вугільної БМК ідентична тій, що здійснюється на державних ТЕЦ. Отримується тепло подається через трубопровід, підключений до системи опалення приміщень. В котельні встановлено насосне обладнання, що створює тиск у водяному контурі.

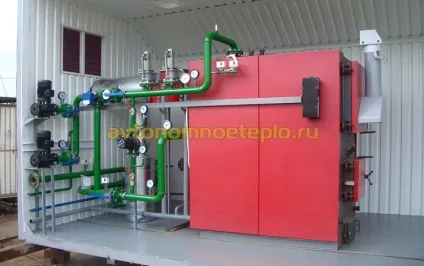

Що повинно бути в БМК на вугіллі

Компонування вугільної БМК варіюється, в залежності від: фактичних потреб, технічних особливостей будівлі, побажань замовника та інших параметрів. У стандартній комплектації присутні такі вузли та системи:

• Водогрейноє - вугільні автоматичні модульні котельні укомплектовуються декількома котлами, для основного і резервного теплопостачання. Потужність обладнання, конструкція теплообмінника і наявність контуру ГВП, обговорюються окремо.

• Насосне обладнання - створює необхідний тиск в системі опалення. Підбирається з урахуванням загальної опалювальної площі і обсягу теплоносія.

• Система водопідготовки і фільтрації.

• Запірна і регулююча арматура.

• Система самоочищення.

• Димова труба і димоходи.

• Автоматика та тягодуттьові машини.

• Щитова для підключення до електромережі.


Пристрій блочно-модульних котелень на вугіллі, може змінюватися, в залежності від побажань замовника. При необхідності, БМК має бути доповнений службовими приміщеннями: кімнатою управління, сантехнічними вузлами і т.п.

Модульна механізована котельня на вугіллі, забезпечується транспортної передачею палива і бункером, що встановлюються поза будівлею або монтується на покрівлі БМК.

Вугільний склад для БМК

Завантаження вугілля в БМК здійснюється ручним або механізованим способами. В кожному окремому випадку, розраховується, де саме буде перебувати паливний склад:

• БМК з ручним завантаженням - в якості паливного складу, використовують окреме приміщення з високим ступенем вогнестійкості. Обсяг сховища розраховують таким чином, щоб запасів палива вистачало як мінімум на два місяці безперервної експлуатації котельні.

• Модульна котельня з механізованим завантаженням - бункер встановлюється як частина конструкції БМК або поза котельні. Допускається установка сховища на дах будівлі. Між сховищем і котлом, витримують мінімальну відстань 1 м, встановлюють перегородку з негорючих матеріалів.
  Устаткування автоматизованої вугільної блочно-модульної котельні заземляють, встановлюють систему, що запобігає потраплянню вогню з котла в сховище.


У більшості моделей стаціонарного типу, існує можливість підключення автоматичної подачі вугілля, вже після введення станції в експлуатацію. Переобладнання виконується за кілька днів.

Виробники модульних котелень, що працюють на вугіллі

Водогрійні блочно-модульні котельні установки на вугільному паливі, пропонують найбільші українські виробники. БМК поставляються повністю готовими до експлуатації. Комплектація уточнюється під час замовлення.

За бажанням замовника, вибирається марка виробника опалювального і циркуляційного обладнання. БМК працює по заводських налаштувань, що забезпечує максимальну економічність і тепловіддачу. Одними з найбільших підприємств, що пропонують блочно-модульні котельні українським споживачам, є:

1. Росенергопром.

2. Котлоагрегатів.

3. ЕнергоРосСтрой.

4. Нафтогаз-розвиток та ін.


Базові орієнтовні ціни на вугільні БМК

Вартість БМК на вугіллі залежить від виробника, ступеня автоматизації, кількості встановлених котлів і т.п. Для прикладу, можна навести розцінки на продукцію компанії КЗ Росенергопром.

• БМК на 0,4 мВт, в базовій комплектації, включаючи вартість монтажу, обійдеться в 1,9-2 млн. Руб.

• Повністю автономна станція на 4,4 мВт (в комплекті система механізації подачі вугілля, автоматичного золовидалення), буде коштувати 9,6 млн. Руб.


Пусконалагоджувальні роботи виконують представники компанії. На етапі проектування, варто переконатися, що вартість, зазначена в прайсі, включає установку. Монтажні роботи та здача в експлуатацію, в іншому випадку, обійдуться в 10-15% від загальної вартості БМК.

Перевагами малогабаритної БМК, що працює на кам'яному вугіллі, є її невелика вага і габарити, що дозволяють виконати установку безпосередньо на покрівлі будинку.

Норми щодо розміщення вугільної БМК

Кожна модульна котельня, після установки, проходить обов'язкову атестацію на відповідність вимогам ППБ. Здача в експлуатацію здійснюється тільки при виконанні всіх вимог пожежної безпеки:

• Охоронна зона блочно-модульної котельні на вугільному паливі від житлової зони - враховуються два фактори. Перший - яке приміщення використовується під сховище (відкритого або закритого типу). Другий шумові характеристики працюючих димососів.
  Бункери закритого типу виносяться як мінімум за 100 м від житлових будівель, виняток становлять БМК, в яких сховище розташоване безпосередньо всередині котельні.
  Відкриті сховища ставлять в 500 м від будинків. У міській забудові, допускається монтаж котельні та паливного бункера на даху будівлі, при цьому, встановлюється додаткова шумопоглащающій захист.

• Вимоги безпеки, що пред'являються до вугільних БМК. Приміщення, з огляду на скупчення вибухонебезпечної вугільного пилу, оснащують герметичними освітлювальними приладами з захисним кожухом.
  Існує необхідність в системі автоматичного пожежогасіння та сигналізації. Невід'ємною вимогою пожежної інспекції є установка щита із засобами індивідуального захисту і пожежогасіння.

• Енергоспоживання вугільної БМК - підключення виконують через щитову, встановлену в БМК. Встановлюють заземлення та автомати на кожне джерело енергоспоживання. Щитова встановлена ​​зовні котельні. Усередині БМК, над дверними отворами, монтують таблички з написом «вихід», що працюють, незалежно від основного джерела енергопостачання.

• БМК проходить обов'язкову сертифікацію і отримує дозвіл на експлуатацію в Ростехнадзоре.

• Проектна організація готує обгрунтування установки модульної вугільної котельні, і розташування паливного складу від житлових і промислових приміщень.

• Допуск і прийом в експлуатацію здійснюється в присутності пожежного інспектора і представника компанії виробника. Після перевірки, вказуються порушення і дається термін на виправлення помилок. Після усунення недоліків, в технічній документації ставиться штамп про введення БМК в експлуатацію.


Модульні котельні збираються і комплектуються в заводських умовах. Отримання сертифікату якості від Ростехнагляду і пожежної служби, (документів необхідних для введення в експлуатацію), повністю лягає на виробника і проектну організацію.
