Блискавкозахист в приватному будинку своїми руками

Блискавка - природне явище величезної руйнівної сили, що представляє небезпеку, як для людини, так і для його житла. Незважаючи на невисоку ймовірність ураження блискавкою, наслідки цього можуть бути фатальними. Виходячи з цього, блискавкозахист для приватного будинку - важливий фактор безпеки будівлі і його мешканців. Систему захисту від блискавок можна встановити своїми руками.

елементи блискавкозахисту

Блискавкозахист спрямована на забезпечення безпеки будівель і знаходяться в них людей від небезпечного впливу розряду блискавки. Як захисний засіб застосовуються громовідводи. Такі пристрої включають в себе три основних компоненти:

контур заземлення;
токоотвод;
молниеприемник.

види молниеприемников

Металевий елемент для прийому електричних розрядів, називається молніепріемніком. Його можна встановити на даху житлового будинку своїми руками. Блискавкоприймач необхідно закріплювати в найвищій точці даху. Якщо площа покрівлі дуже велика або має складну конфігурацію, знадобиться установка додаткових молниеприемников.

За виконання розрізняють три види молниеприемников:

У вигляді металевого штиря завдовжки від 200 до 1 500 мм. Штир монтується в вертикальному положенні в найвищому місці покрівлі (наприклад, на конику даху, телевізійної антени, димарі). Для виробництва штирів застосовуються захищені від окислення матеріали - оцинковка або мідь. Якщо блискавкоприймач округлий, то діаметр 12 мм буде оптимальний. У разі застосування порожнистої трубки, її верхнє закінчення потрібно заварити. Цей вид молниеприемника може використовуватися на металевих дахах всіх різновидів.
У вигляді металевого троса, протягненого між парою дерев'яних опор на висоті до 1-2 метра від коника покрівлі. Для досягнення більшої міцності конструкції можна застосовувати металеві опори, проте їх необхідно відокремити від троса ізоляторами. Дані пристрої підходять для дерев'яної або шиферної покрівлі.
У вигляді захисної сітки, яка монтується уздовж коника покрівлі. Від блискавкозахисної сітки направляються заземлення струмовідводи по всій площі даху. Така система найкраще підходить для черепичних покрівель.

Зверніть увагу! Блискавкоприймачі повинні бути з'єднані з усіма металевими предметами на даху.

Захист від блискавок може бути споруджена не тільки на даху житлового будинку, але і на ближніх дерев. Воно повинно бути вище будівлі на 10-15 метрів. Блискавкоприймач встановлюється мінімум на півметра вище крони. Після закріплення пристрою на дереві, його приєднують до струмовідводу.

функції токоотвода

Розряд блискавки, що потрапив в блискавкоприймач, відводиться до контуру заземлення за допомогою струмовідводу. Пристосування являє собою сталеву 6 мм дріт, приварену до блискавкоприймача і здатну витримувати силу струму в 200 тис. Ампер. Зварювальні роботи проводяться з особливою ретельністю, щоб не допустити в подальшому розриву або ослаблення з'єднання між елементами пристрою.

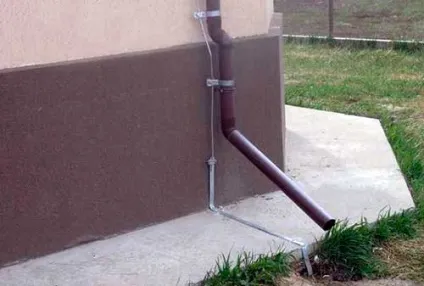

Струмовідвід опускають з покрівлі до контуру заземлення. Дріт з допомогою скоб кріпиться до стін будівлі. Коли токоотводов більше одного, відстань між ними повинна становити не менше 25 метрів. Струмовідводи повинні бути максимально віддалені від дверних і віконних прорізів будівлі.

Важливо! Надто різкі вигини дроту можуть спричинити іскровий розряд і, як наслідок, займання.

Згідно з технічними регламентами, довжина токоотвода повинна бути мінімально можливою, а прокладати його потрібно поряд з місцями підвищеного ризику - виступаючими поверхнями, горищними вікнами, краями фронтонів.

призначення заземлення

Контур заземлення - система, призначена для контактування токоотвода з грунтом. Пристрій являє собою контур: три з'єднаних електрода, встановлених в землю. За технічним стандартам заземлення електропобутових приладів і блискавкозахисту має являти собою єдине ціле.

Конструкція заземлювача не відрізняється складністю. Знадобиться сталь 80 мм перетину. Необхідно підготувати траншею - довжина 3 метра і глибина 0,8 метра. По краях траншеї потрібно забити в землю (в повному обсязі) два прута і зварити їх між собою. Від даної конструкції проводиться відведення до будівлі, до місця, де знаходиться токоотвод. Зварювальні шви потрібно зафарбувати, і далі забити прути в землю до кінця.

Зверніть увагу! Заземлювач повинен знаходитися не менше ніж в метрі від стін будівлі і не ближче ніж в 5 метрах від пішохідних проходів.

Різновиди систем захисту від блискавок

Існує два види систем захисту від блискавок: активна і пасивна. Остання відноситься до традиційних способів захисту і включає в себе заземлення, токоотвод і молниеприемник. Пасивна система діє так: блискавковідвід приймає розряд і за допомогою струмовідводу перенаправляє його на заземлитель. В результаті блискавка гаситься в землі.

Активна система має додаткові можливості: блискавкоприймач забезпечує іонізацію навколишнього повітря і перехоплення розряду. В іншому, компоненти активного захисту схожі з пасивної, але діють в значно більшому діапазоні - до 100 метрів. В результаті, захист від блискавок отримує не тільки основна споруда, але і знаходяться неподалік будівлі. Активна блискавкозахист більш надійна і функціональна, але і вартість її вище, ніж у пасивної.

Установка своїми руками

Як приклад розглянемо установці пасивної захисної системи для будинку з металевою крівлею. Монтаж своїми руками складається з декількох послідовних етапів.

Перший етап

Перш за все, по обидва боки коника потрібно встановити металеві фіксатори, що кріпляться між собою регулюють гвинтами. Фіксатор дозволяють оптимізувати положення власника.

Зверніть увагу! Тримачі повинні знаходитися на одному рівні, для чого можна використовувати натягнутий по центру коника шпагат.

Другий етап

Між двома власниками встановлюється наступний власник. Він розташовується перпендикулярно внизу. Дистанція між власниками повинна складати 800-1 000 мм. Далі можна встановлювати профнастил або металочерепицю.

третій етап

Від карниза - перпендикулярно до низу - встановлюємо фіксатори на стіну. Використовуємо дюбеля. Відстань між фіксаторами в діапазоні 600-800 мм.

четвертий етап

У фіксатори на конику покрівлі встановлюємо металевий прут (діаметр 5-8 мм). Довжина прута повинна бути більше довжини даху приблизно на метр.

Зверніть увагу! Що виходять за боку покрівлі прути повинні бути приблизно однакової довжини. Після закріплення прута, його виступаючі краї необхідно зігнути під кутом 90 градусів.

п'ятий етап

Ще один прут встановлюємо перпендикулярно коника на заздалегідь підготовлені фіксатори в покрівлі і стіни будівлі. Кріпимо фіксатором прут до карнизу. За водостічній трубі встановлюємо фіксатори для металевого прута. Для з'єднання прута з заземленням застосовуємо спеціальний фіксатор. Десятиміліметрового прут, яким буде прикріплена смуга контуру заземлення, встановлюється на фундаменті будівлі.

шостий етап

На будівлі можуть знаходитися антени і інші виносні металеві предмети. До них необхідно своїми руками встановити спеціальний фіксатор, до якого буде кріпитися блискавковідвід. Висота блискавковідводу повинна перевищувати інші металеві вироби на 1-2 метра. Блискавковідвід з'єднується з прутом за допомогою фіксаторів.

Примітки

Якщо покрівля плоска, молніепріемнікі оснащуються пластиковими кронштейнами, які дозволяють утримувати пристрої над дахом.
На крутих дахах установка фіксаторів набагато складніше і там застосовуються відповідні за розмірами і конфігурації коньковие затискачі.
Фіксатори можна вибрати в колір металочерепиці.

Альтернативний спосіб установки блискавкозахисту

Можна встановити громовідвід на металеву антену, розташовану на даху приватного будинку. Для цього застосовується особливий токоотводящий кабель, відвідний при необхідності розряди блискавки в землю.

Розрахунок вартості системи захисту від блискавок

Розглянемо установку своїми руками пристрої захисту в житловому будинку розмірами 10 на 15 метрів. У будівлі є перший поверх і мансарда на двосхилим металлочерепичной покрівлі під кутом 45 градусів. Використовуємо восьмиміліметровий сталевий прут. Робимо два відпустки по діагоналі. На димову трубу монтуємо півтораметровий молниеприемник, який кріпимо до пруту на конику даху. Від покрівлі, через водостічну трубу або по стіні житлового будинку, встановлюється токоотвод.

Важливо! Прут можна пустити під штукатуркою, проте це допустимо лише в разі негорючості матеріалу. Не допускається зіткнення з дерев'яними поверхнями.

Розрахунок потрібних матеріалів:

металева смуга - 20 пм;
гідроізоляційна стрічка - 1 бухта;
хрестовий з'єднувач - 1 шт .;
фіксатор для блискавкоприймача на димохідної трубі - 2 шт .;
хомут для водостічної труби - 10 шт .;
фіксатор для водостічної труби і металевий прут - 2 шт .;
покрівельні кріплення - 30 шт .;
півтораметровий прут для заземлення з гарячого цинкування - 20 шт .;
перехідною кабель-молниеприемник - 1 шт .;
наконечник для заземлительного прута - 4 шт .;
фіксатор (смуга-провід) - 2 шт .;
півтораметровий молниеприемник - 1 шт .;
фіксатор (прут-смуга) - 1 шт .;
металевий прут 8 мм перетинів - 30 пм.

Поради по експлуатації

Щорічно потрібно проводити огляд всіх компонентів громовідводу і місць їх з'єднань. При необхідності окремі елементи повинні бути замінені, а зварні шви перефарбовані. Раз в 3 роки необхідно перевіряти цілісність з'єднань, зачищати контакти, затягувати ослабілі з'єднання або змінювати їх. Раз на п'ятирічку слід досліджувати надійність з'єднання заземлюючих електродів і масштаби корозії. Компонент підлягає заміні, якщо його перетин скоротилося на третину або більше.

Описана вище установка блискавкозахисту своїми руками - найпростіша з можливих, але перевірена часом. Відповідно до технічних стандартів, така система не є обов'язковою. Тому кожен домовласник приймає рішення про її установці, виходячи з власних уявлень про необхідність блискавкозахисту.
