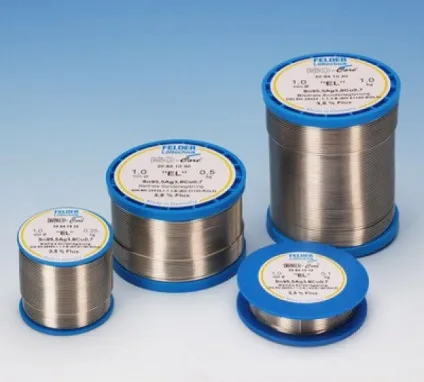

безсвинцевої припій

Для боротьби з деякими явними недоліками, разом з припоєм з чистого олова додатково використовують золото, срібло мідь і т.д. Дані хімічні елементи дозволяють компенсувати відсутність свинцю в складі витратного матеріалу. Зокрема, вони значно підвищують міцність матеріалу, не роблячи його шкідливим для навколишнього середовища і людського організму. Однак через присутність додаткових елементів, температура плавлення речовини значно підвищується, що значного обмежує спектр використання матеріалу.

Безсвинцевої припій є відносно новим речовиною. На сьогоднішній день не вдається створити альтернативний матеріал, який повністю зміг би повторити властивості витратного матеріалу зі свинцем в складі. Загальна кількість наявних мінусів поки значно перевищує плюси застосування матеріалу даного виду. Однак один плюс, який виражається в безпеці для навколишнього середовища і людини дозволяє вигравати даного матеріалу у класичного свинцевого припою. В даному випадку безпеки використання віддається більша перевага, ніж міцності створеного з'єднання. Виробництво безсвинцевого припою виконується в суворій відповідності з державними стандартами. Найбільш затребуваним видом матеріалу є припій з додатковим хімічним елементом - сріблом.

Гідності й недоліки

Кожен матеріал незалежно від його основного призначення, має низку плюсів і мінусів. Припій без вмісту свинцю в складі не є винятком. Його популярність використання обумовлена наступними перевагами:

високий рівень безпеки для екології і людського організму;
відсутність в хімічному складі шкідливих, токсичних речовин;
підвищений ступінь електропровідності;
матеріал, особливо той, який складається їх чистого олова, володіє підвищеним рівнем смачиваемости;
великий асортимент моделей припоев від різних виробників;
моделі, що мають в складі мідь як додатковий елемент, досить стійкі до впливу високої температури.

якщо проводити паралелі зі свинцевими сплавами, з'єднання олова з різними додатковими елементами значно знижує рівень смачиваемости, щодо свинцевих моделей припоев;
безсвинцевої припій, незважаючи на досить хорошу здатність до провідності електричного струму, не можна використовувати в техніці, через який проявляється нестачі, у вигляді зростання так званих «вусів», які схильні до виникнення різного роду тріщин;
через підвищену позначки точки температурного плавлення, даний вид матеріалу не можна використовувати при пайку тонкого або чутливого до високих температур металу, так як це негативно вплине на фізичні властивості і цілісність матеріалу.

Класифікація

Припої для пайки без вмісту свинцю діляться на кілька основних типів, можна розглянути найбільш часто використовувані.

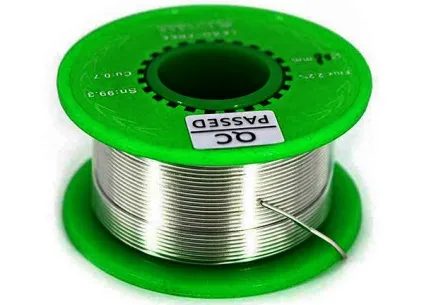

В якості додаткового елементу використовується мідь. Припій даного виду був створений для пайки друкованих плат. Це виконується за допомогою хвилі припою. Однак, якщо проводити паралелі з іншими версіями безсвинцевого припою, дана володіє зниженим властивістю міцності. Також цей тип вимагає плавлення при високій температурі, що не завжди потрібно.
В якості додаткового елементу використовується срібло. Даний вид олов'яного припою, де свинець в хімічному складі замінюється сріблом, є найбільш часто використовуваних щодо всіх інших видів. Ця модифікація відмінно піддається пайку. У наплавленном стані він володіє хорошим властивістю міцності та іншими механічними характеристиками. Речовина починає плавитися при досягненні позначки в двісті двадцять градусів за Цельсієм. Дана модифікація безсвинцевого припою в деяких випадках здатне позмагатися в характеристиках з класичним свинцевим витратним матеріалом.
Олов'яний припій з двома додатковими хімічними елементами в складі у вигляді срібла і міді. Дану версію безсвинцевого припою стали використовувати найпершою. Вона має невисоку відміткою температурного плавлення. Значний відсоток, який приймає значення в дев'яносто, в складі займається оловом. З'єднання, створені з застосування даного підвиду безсвинцевого припою, мають досить високими механічними властивостями. Даний тип, якщо порівнювати з двома вищеописаними, є найбільш кращим варіантом з економічної точки зору.
В якості додаткових елементів використовуються вісмут і срібло. Цей тип, щодо всіх вищеописаних, володіє найнижчою температурної відміткою плавлення. Це властивість значно звужує спектр застосування даного матеріалу. З усіх видів безсвинцевим припоев, цей найкраще піддається споювання.

Хімічний склад і фізичні характеристики безсвинцевим припоев популярних виробників

Виробництвом безсвинцевого припою займається досить велика кількість різноманітних виробників. Варто детальніше розглянути хімічний склад і фізичні властивості найбільш популярних брендів.

Indalloy 227 - основним призначенням даної моделі припою є пайка безсвинцевим матеріалів і друкованих плат. Речовина починає плавитися при досягненні температурної позначки в 187 градусів за Цельсієм. Склад виглядає наступним чином (значення у відсотках):

TinZinc Indium - дану модель припою можна використовувати тільки для матеріалом, в хімічному складі яких відсутній свинець. Вона починає піддаватися плавлення при досягненні температурно позначки в 178 градусів за Цельсієм. Хімічний склад:

Castin - при споювання чого-небудь даними припоєм потрібне використання підвищених температур. Матеріал починає плавитися при досягненні температурної позначки в 215 градусів за Цельсієм. У хімічний склад припою входять наступні речовини:

Tin Silver-Copper - при здійсненні пайки за допомогою даного припою потрібно використовувати температуру рівну значенню 260 градусів за Цельсієм і вище. Речовина піддається плавлення при досягненні позначки в 217 градусів за Цельсієм. Хімічний склад включає в себе три хімічні елементи і виглядає наступним чином:

Як вибрати?

Вибирати ту чи іншу модель безсвинцевого припою слід виходячи з його хімічного складу. Найчастіше в хімічному складі безсвинцевого припою переважає олово, в зв'язку з цим характеристики даного металу в більшій мірі, ніж чим властивості інших передаються видаткового матеріалу. Відповідно це впливає на м'якість підсумкового результату з'єднання - вона досить висока. Крім цього у нього значно знижується значення температурної точки, при досягненні якої матеріал починає піддаватися плавлення.

Важливо знати: в тому випадку, якщо в асортименті магазину вам не вдалося знайти потрібну модель бессвіноцового припою, то в якості замінника можна використовувати вітчизняний продукт ПСР 45, варто відзначити, що в його складі присутній незначна частка свинцю, яка дорівнює приблизно половині одного відсотка від загального складу.

Чим більше міді міститься в складі безсвинцевого припою, тим вище його температура плавлення, а, отже, і твердість. Всього лише пари відсотків від загального складу досить для того, щоб кардинально змінити характеристики матеріалу.

Попередньо потрібно провести очистку робочої поверхні і повністю висушити її. Для цього без проблем можна використовувати практично будь-який розчинник. Далі потрібно розплавити припій на робочу зону пайки. Після чого йому необхідно самостійно охолонути при кімнатній температурі. Наступним кроком буде перевірка отриманого з'єднання на міцність і якість. Основною відмінною особливістю використання безсвинцевого припою на відміну від класичного, є використання особливого режиму підігріву.
