Безшовна гарячекатана труба - як виготовляється відео
Безшовні гарячодеформовані труби виробляються на спеціальних комплексах. Вони складаються з послідовно йдуть станів. На кожному з них виконується окрема операція. За рахунок цього готові сталеві гарячекатані вироби (їх також називають суцільнотягнені) мають ряд особливих властивостей.
1 Як виготовляється гарячекатана труба без швів?

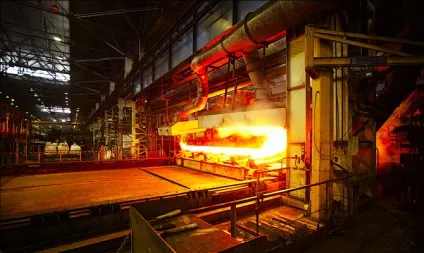

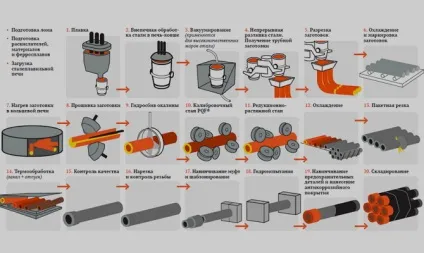

Випуск описуваних безшовних конструкцій виконується на більшості підприємств по давно перевіреною схемою. Відбувається все в кілька етапів:
- Монолітна (циліндрична) сталева заготовка розігрівається в спеціальній печі (у металургів вона носить назву кільцевої).
- На прокатному стані гвинтової конструкції проходить прошивка нагрітого вироби.
- Виконується розкочування вийшла гільзи (її стінок).
- На окремих станах виконується обкатка.
Останній етап виробничого процесу - редукування або калібрування трубного вироби. Всі ці операція виконуються в єдиному комплексі. Його називають ТПА - трубопрокатним агрегатом. Як правило, він включає в себе один прошивний стан, кільцеву піч, редукційний (або калібрувальний) відділ, піч для підігріву і два табори для розкочування стінок труб (їх називають ріллінг-станами). Останні завжди розміщують по відношенню один до одного паралельно.
У деяких випадках до складу ТПА включають по дві кільцевих печі і по два прошивних стану. Роблять це для прокатки готових сталевих виробів з мінімальною товщиною. Крім того, двухстанние комплекси дозволяють працювати із заготовками малого перетину, завдяки чому домагаються зниження собівартості виробництва горячедеформірованних труб і забезпечують зменшення (іноді істотне) разностенность виходять гільз.
Зверніть увагу! Компонується ТПА по каскадної схемою - кожен наступний стан розміщують нижче попереднього (по горизонталі). Гарячекатана труба в даному випадку рухається по різних дільницях агрегату перекочування.
2 ТПА з автоматичним станом - ефективна технологія
Зараз все більше підприємств оснащують класичні прокатні комплекси автоматичної лінією трубопрокаткі. Її використання дозволяє поліпшити якісні показники готової продукції і зробити продуктивність ТПА більш високою.
Агрегат з такою лінією складається з колів печі, двох станів поздовжньої прокатки, одного прошивного стану, декількох нагрівальних індукційних печей, редукційно-розтяжного і каліброваного станів, лінії обробки і холодильного відсіку. Гарячекатана сталева труба на подібному обладнанні випускається по далі наведеним алгоритмом:
- на прошивному стані отримують гільзи (порожнисті);
- на автоматичному з гільз роблять труби;
- виконують в ріллінг-відсіках розкочування виробів, а потім відправляють їх на калібрувальні машини.

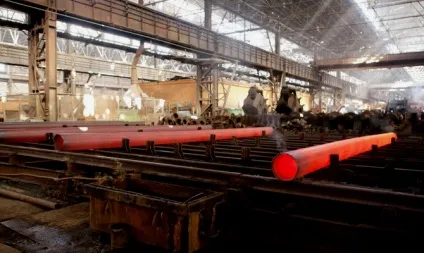

Агрегат з автоматичною лінією трубопрокаткі
Якщо виникає необхідність в отриманні труб з тонкими стінами і з малим перерізом, додатково виконується операція редукування. Розглянемо трохи докладніше технологічний процес, щодо якого проводяться гарячодеформовані безшовні труби:
- Болванка мірної довжини, розігріта до певної температури, по похилій площині перекочується з печі на рольганг, в кінці якого знаходиться особливий зацентровщік. Він являє собою пневматичний пристрій, необхідне для нанесення на кінець заготовки особливого поглиблення (воно зветься центрує).
- Болванка з проставленою відміткою йде на прошивний стан. Там вона обробляється валками і відправляється в калібр під впливом штовхача. Калібруючий ділянка обмежена спецлінейкамі. А на його осі змонтована оправлення (прошивні). Вона фіксується на стрижні, який може обертатися в завзятій нерухомою голівці.
- При прошивці майбутня сталева безшовна труба не згинається, так як в потрібному положенні її утримують центрователі роликового конструкції.
- На наступному етапі відбувається деформування заготовки в гільзу (порожнисту) за рахунок впливу на болванку оправлення. Перетин гільзи залежить від дистанції між валками і оправкой, а також від розмірів останньої.
- Далі гільза проходить через центрователі з видатними приводними роликами. Вони витягають порожнисте виріб і відправляють його для виконання розкочування на другий стан прошивки.
- Гільза потрапляє в автомат-стан. У ньому проводиться її розкочування. В результаті виходять вироби із заданою товщиною стінок.
- Труба центрируется, з неї знімається оправлення, виріб поширюється в ємність, наповнену водою. А потім його повертають на вхід автомат-табору за допомогою роликів.
- Здійснюється ще одна прокатка. Після цього сталева труба йде на ріллінг-ділянку, а потім (для гвинтової прокатки) на стани з двома або трьома валками.
Наступна виробнича стадія - поздовжня обробка труби приводними валками. На даному етапі виріб проходить по черзі через 5-7 клітей. Після закінчення операції гарячекатана труба по своєму перерізу знаходить необхідний ступінь обтиску. Залишилися дрібниці. Труба підігрівається в спеціальній печі і в розігрітому стані йде на редукційний ділянку. Він включає в себе понад 20 клітей.
3 Лінії з безперервним станом - сучасний спосіб
ТПА з таким станом гарантують істотне підвищення продуктивності прокатного обладнання та розширення асортименту (по товщині стінок і по перетину) продукції, що випускається. Розглянуті в цьому розділі агрегати працюють за такою схемою:
- Підготовка заготовок і їх подальший нагрів.
- Отримання гільз (прошивочно технологія).
- Прокатування гільз з метою отримання труб.
- Демонтаж оправок з готових виробів.
- Розігрів труб, їх калібрування (або редукування).
- Прокатка трубних конструкцій і їх різання на потрібні розміри.
- Охолодження труб, а потім їх обробка.
Нагрівання болванок виробляють в прохідних секційних печах. Потім метал розрізається на консольних ножицях з нижнім типом різу. Можуть використовуватися також преси для ломки заготовок або прес-гільйотини. Після нагріву в кільцевих печах заготовки, з яких виходить гарячекатана труба, йдуть на двухвалковий прошивний ділянку. Там відбувається перетворення болванок в гільзи. Останні видаються по осьовій схемою.
Потім проводиться центрування гільз. Для цих цілей застосовується механізм з трьома важелями і роликами. Додатково центрователі оснащуються приводними роликами. Вони забезпечують максимально швидку видачу гільз. Механізм працює за рахунок пневмопривода. Далі сталева гільза надходить на рольганг. У неї вводять оправлення великої протяжності. Швидкість подачі складає 0,9-2,5 м / сек. Коли оправлення (її передній кінець) виходить з гільзи, запускають спецтолкатель. Він направляє всю конструкцію на прокатку на безперервний стан, що складається з 8-9 клітей.

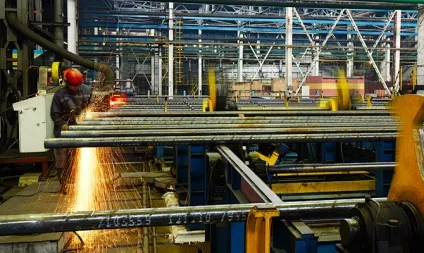

Виготовлення безшовних труб
По завершенню прокатної операції гільза звільняється від оправлення за допомогою ланцюгового витягає пристрою. Далі їх шляхи розходяться. Гільза йде на подальшу обробку (калібрування або редукування). А оправлення потрапляє в барабанну охолоджувальну ємність. Гарячекатана труба після всіх описаних процедур має так званий разлохмаченние торець. Цю частину виробу відрізають. А потім сталева труба нагрівається і калибруется (редукується). У разі потреби готові безшовні вироби після зазначених операцій розрізаються дисковими стаціонарними пилами.
Гарячекатані безшовні конструкції, що виготовляються за безперервною технологією, при її порушенні можуть мати такі дефекти:
- Надмірна разностенность отриманих виробів. Цей дефект зазвичай обумовлюється зносом оправок і калібрів. Щоб уникнути подібних проблем слід регулярно обмерять зазначені елементи і бракувати їх.
- Поява на зовнішній поверхні труб рисок або тріщин. Такі вади виникають через неправильну (неточною, некоректної) настройки роботи ТПА.
- Потовщення торців трубних виробів після прокатки. Цю проблему вирішують просто - обрізають кінці труб.
Додамо, що в окремих випадках готові вироби відбраковуються за якістю через порушення вимог до нагрівання заготовок.
4 Виробництво труб по безоправочной методикою
Безшовні вироби можуть випускатися і по схемі, яка не вимагає застосування оправок. Вона відрізняється відносною простотою, дозволяє збільшити сортамент виготовляються труб, вважається досить економічною і не вимагає установки надскладного обладнання. Гарячекатані труби без оправок виробляються на безперервних калібрувальних і редукційних станах.
У них заготовки прокочуються через ряд клітей. При кожній наступній обробці перетин труби знижується на деяку величину. Важливий момент. Стінки виробів також зменшуються при зниженні їх діаметра. Цьому сприяє:
- калібрування валків;
- підвищена температура прокатки;
- показник обтиску трубної конструкції;
- висока частота руху валків.
Процес виробництва безшовної труби
Редукційні стани, як правило, мають у своєму розпорядженні 16-20 клетями. Вони функціонують або з незначними натягу, або зовсім без таких. Недоліки таких станів - великий ризик отримання продукції з різними по товщині стінками і з потовщеннями. На калібрувальних станах зазвичай присутні не більше 7 клітей. Подібні установки гарантують меншу деформацію готових виробів. Але вони зараховуються до застарілих конструкцій. Безшовні конструкції на них зараз практично не випускаються.
Найбільш продуктивним є безоправочное редукційно-розтяжні обладнання. Воно дає можливість отримувати гарячекатані труби з малим діаметром і тонкими стінками.
