Бетонні кільця для каналізації схема монтажу, розміри і ціни

Залізобетонні кільцеві елементи мають цілий ряд переваг:

1. тривалий термін служби без планових ремонтів - він досягається завдяки міцності конструкції, створеної з бетону і каркаса із сталевих стрижнів;

2. придатність для будь-якого типу грунту - армований матеріал розрахований на тиск, що виникає при русі підземних вод або зміщенні грунту;

3. високі темпи монтажу;

4. простота облаштування колодязя будь-якої глибини;

5. забезпечення якісної гідроізоляції;

6. можливість швидкого та ефективного очищення;

7. стійкість матеріалу до агресивних середовищ.

Одним з небагатьох мінусів ЗБВ є масивність. Щоб облаштувати зливну яму для невеликого будинку або дачі, зазвичай використовують кільця, які важать 0,6-1,1 т. Тому їх монтаж без підйомного механізму досить проблематичний, як і заїзд техніки на упорядкований садову ділянку.

Класифікація

Вироби виробляються з важкого армованого бетону (від В25 і вище), їх морозостійкість становить не менше 100 циклів (F100). Важливим показником є ​​ступінь водонепроникності. Вони повинні бути виготовлені з матеріалу, який здатний витримати тиск води не менше 4 кг / см2 - в позначенні бетону це зазначено індексом W4.

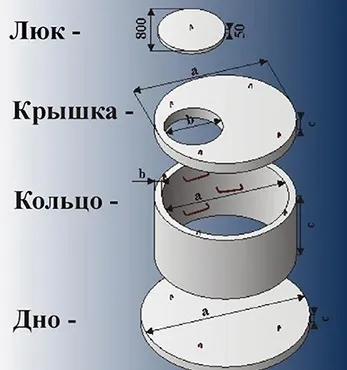

Конструкція залізобетонного елемента для каналізації залежить від його призначення. Згідно ГОСТ 23009 випускаються наступні типи виробів:

• кільця наскрізні (КС) - звичайні циліндри без дна, за допомогою яких береться необхідна висота бетонних колодязів;
• кільця з кришками (ПК) - у них з одного боку є кришка з отвором для люка;
• кільця з дном (ДК) - доповнені днищем, служать для максимальної герметичності;
• кільця опорні (КО) - їх ставлять на горловину колодязя, щоб рівень чавунного люка на задану величину;
• плита низу (ПН) - бетонне днище, служить для забезпечення гідроізоляції;
• плита перекриття (ПП) - панель з отвором для люка.

Якщо не вдається змонтувати колодязь потрібної глибини, то застосовують добірні вироби, габарити яких відрізняються від стандартних.

Останнім часом стали випускати замкові еврокольца, що мають спеціальні вибірки і гребені. Замок забезпечує простоту збірки і герметичність змонтованої конструкції, рівні і гладкі стінки бетонного колодязя - завдяки цьому каналізація краще очищається. Вартість замкового кільця приблизно на 20% вище, ніж ціна звичайного такого ж діаметру.

Покрокова інструкція по установці

Каналізація монтується в кілька етапів, найбільш трудомістким з яких є земляні роботи.

1. Риття ями. Іноді грунт вручну рівномірно підривають по контуру кільця, поступово опускається на всю висоту. Зверху ставлять наступний бетонний елемент і продовжують підривання ґрунту. Другий спосіб - попереднє викопування котловану вручну або за допомогою будівельної техніки. Розміри ями повинні перевищувати діаметр кільця на 0,4 м, а загальну висоту бетонних виробів - на 0,2-0,3.

2. Облаштування піщаної подушки. Дно котловану вирівнюють і трамбують, підсипають крупнозернистий пісок, зволожують і трамбують.

Дійсно робочий законний спосіб економії.
Це потрібно знати кожному!

3. Бетонування дна. Замість нього використовується і інша схема. Можна встановити спочатку виріб з дном - незважаючи на його відносно високу вартість, це економічно доцільно. Якщо кільця з днищем не купили, то підстава бетонують самостійно. Спочатку укладають шматки цегли або бетонних блоків, на яких розташовують арматуру у вигляді решітки.

Поверх каркаса заливають розчин з 1 частини цементу (найкраще марки М400), 3 ч щебеню, 2 ч піску і 0,5 ч води. Необхідно відразу приготувати потрібну кількість бетону, щоб заливка була одноразовою, без додаткового замісу. Завдяки цьому система буде міцнішою і герметичною.

4. Установка кільцевих елементів. Бетонне кільце для каналізації забезпечено спеціальними монтажними петлями (вухами), до яких кріплять стропи підйомного пристрою. Піднімають вироби за всі чотири вуха, щоб троси були рівномірно натягнуті. Нижня виставляють по рівню, потім по черзі опускають інші.

Споруджується конструкція попутно герметизується. Стики обробляють герметиком на основі цементу, зовнішні і внутрішні циліндричні поверхні покривають гарячим бітумом або іншим гідроізолятором.

5. Встановлення кришки. Проміжок між нею і верхнім елементом слід ретельно герметизувати. В кінці монтажу засипають ґрунтом кришку і зазор між стінками котловану і кільцями.

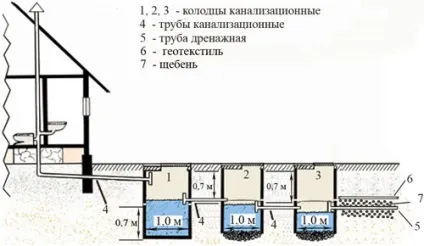

Слід зазначити, що останнім часом замість традиційної вигрібної ями все частіше каналізація облаштовується у вигляді септика - системи колодязів, в яких відбувається послідовне бродіння, очищення і фільтрація стічних вод. Такий варіант позбавляє домовласника від необхідності використання послуг асенізатора. Вартість септика під ключ становить 30000-35000 рублів.
