базування заготовок

Похибка установки - відхилення фактично досягнутого положення заготовки або виробу при установці від необхідного. Вона складається з похибки базування, похибки положення заготовки та похибки її закріплення.

Для правильної надійної установки і закріплення заготовки необхідно і достатньо усунути шість ступенів свободи її можливого переміщення, тобто накласти шість двосторонніх геометричних зв'язків (рис. 2.3).

Мал. 2.3. Усунення шести ступенів свободи накладенням геометричних зв'язків

Базування - надання заготівлі або виробу необхідного положення щодо обраної системи координат.

База - поверхню або виконує ту ж функцію поєднання поверхонь, вісь, точка, що належить заготівлі або виробу і використовувана при базуванні.

Комплект баз - сукупність трьох баз, що утворюють систему координат заготовки або виробу (рис. 2.3).

1. За призначенням.

Конструкторська база - база, яка використовується для визначення положення деталі або складальної одиниці у виробі.

Основна конструкторська база - база, що належить даній деталі або складальної одиниці і використовувана для визначення її положення у виробі.

Допоміжна конструкторська база - база, що належить даній деталі або складальної одиниці і використовується для визначення положення приєднується до них вироби.

Технологічна база - база, яка використовується для визначення положення заготовки або виробу в процесі виготовлення і (або) ремонту.

Вимірювальна база - база, яка використовується для визначення відносного положення заготовки або виробу і засобів вимірювання.

2. За позбавляє ступенями свободи.

Установча база - база, що позбавляє заготовку або виріб трьох ступенів свободи - переміщення уздовж однієї координатної осі і поворотів навколо двох інших осей - I (рис. 2.3).

Напрямна база - база, що позбавляє заготовку або виріб двох ступенів свободи - переміщення уздовж однієї координатної осі і повороту навколо іншої осі - II (рис. 2.3).

Опорна база - база, що позбавляє заготовку або виріб одного ступеня свободи - переміщення уздовж однієї координатної осі або повороту навколо осі - III (рис. 2.3).

Подвійна напрямна база - база, що позбавляє заготовку або виріб чотирьох ступенів свободи - переміщення уздовж двох координатних осей і поворотів навколо них.

Подвійна опорна база - база, що позбавляє заготовку або виріб двох ступенів свободи - переміщень уздовж двох координатних осей.

3. За характером прояву.

Прихована база - база заготовки або виробу у вигляді уявної площини, осі або точки.

Явна база - база заготовки або виробу у вигляді реальної поверхні, розмічальної ризики або точки перетину рисок.

Схема базування - схема розташування опорних точок на базах заготовки або виробу.

Всі опорні точки на схемі базування зображують умовними знаками (дод. П1) і нумерують порядковими номерами, починаючи з бази, на якій розташовується найбільша кількість опорних точок (рис. 2.4).

Способи базування заготовок:

- установка на верстатах з ЧПУ з оцінкою фактичного стану заготовки (від бази вимірювання) і автоматичним регулюванням положення інструмента;

- вивірка по необробленим і обробленим поверхням;

- вивірка по розмітці;

- установка в пристосуванні без вивірки.

Похибка базування - це відхилення фактично досягнутого положення заготовки або виробу при базуванні від необхідного чи різницю граничних відстаней вимірювальної бази щодо встановленого на розмір

Мал. 2.4. Базування призматичної деталі: а - схема базування; I, II, III - бази деталі, 1 ... 6 - опорні точки; б, в - умовне зображення опорних точок на видах: спереду і збоку (б), зверху (в)

інструменту. Похибка базування дорівнює сумі допусків на всі ланки розмірної ланцюга, що з'єднує технологічну базу з вимірювальної (рис. 2.5).

Похибка закріплення виникає внаслідок зміщення заготовки під дією затискних сил через мінливість сили закріплення, неоднаковою твердості заготовок, нерівностей на поверхнях заготовки і на опорах пристосування. Вона дорівнює різниці між граничними величинами зміщення у вимірювальної бази по напрямку виконуваного розміру (рис. 2.6).

Похибка положення заготовки виникає внаслідок неточного виготовлення пристосування, зносу його елементів і неточності його установки. Вона є сумою векторних величин:

де - похибка виготовлення;

- величина зносу пристосування;

- неточність індексації (установки) пристосування.

Похибки. . є векторними величинами, являють собою поля розсіювання випадкових величин і підкоряються закону нормального розподілу. Тоді похибка установки:

Правила вибору баз:

1. Поверхні повинні бути рівні і чисті, без зварних швів, прибутків, літників і мати достатні розміри.

2. Якщо у заготовки все поверхні обробляються, то за бази слід прийняти поверхні з найменшими припусками.

3. На перших операціях бажано прийняти за базують необроблювані надалі поверхні з

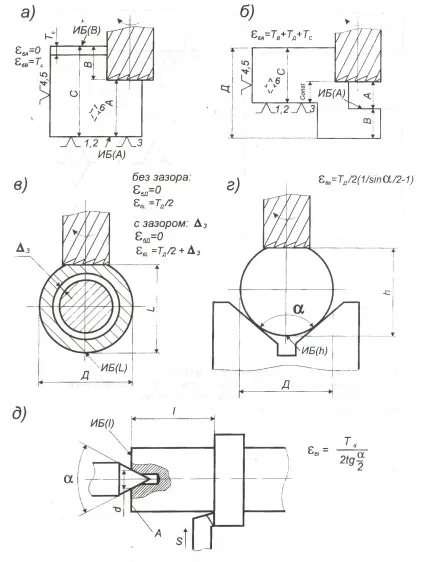

Мал. 2.5. Похибки базування при різних схемах установки: а, б - на плоскі поверхні; в - на оправлення; г - в призмі; д - в центрах
