Барабанні гальма заміна, причини скрипу, ремкомплект
Барабанні гальма відносяться до типу гальмівної системи, яка складається і крутиться барабана.
У сьогоднішній статті ми більш детально обговоримо задні барабанні гальма, а саме відповімо на такі питання:
- Що собою являють задні барабанні гальма?
- У чому полягає принцип дії барабанної гальмівної системи?
- Чому скриплять барабанні гальма?
- Що робити якщо скриплять барабанні гальма?
- Ремкомплект для ремонту скрипучих барабанних гальм?
- Як проводиться заміна барабанних гальм на дискові?
- Ремкомплект для проведення заміни задніх барабанних гальм дисковими.
Основна інформація
Будь-які автомобілі, як маленькі, так і великі в обов'язковому порядку оснащуються гальмівною системою. Основне завдання гальмівної системи полягає в зміні швидкості пересування транспортних засобів, по команді власника авто або ж електронної системи керівництва. Другим призначенням гальмівної системи є утримання машини в нерухомому стані по відношенню до дороги, на час стоянки.
Залежно від пристрою фрикційної частини розрізняють механізми диска і барабана гальмування. Механізм гальмування має нерухому і обертається частини. Роль рухомої частини барабанної конструкції гальмування грає барабан зупинки, а не обертається стрічки або колодки гальмування. Рухома частина конструкції диска гальмування має вигляд диска, а не обертається колодками гальмування. На осях сучасних легкових авто зазвичай розташовується дискова конструкція гальмування.

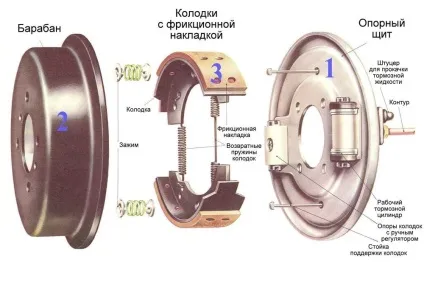

Схема барабанних гальм
Дискової механізм гальмування складається з таких елементів:
- Диск гальмування;
- Дві що не обертаються колодки, які встановлюються в середині супорта з двох сторін.
Давайте розглянемо основні переваги та недоліки барабанних і дискових гальм. Отже, гідності барабанних гальм:
- Великий термін служби, так як в барабан не проникає бруд і пил;
- Великі зусилля при гальмуванні, що добре для вантажних машин;
- Не дорогий ремкомплект.
До недоліків відносяться:
- повільність;
- Залипання колодок.
Переваги дискових гальм:
- Велика гальмівна ефективність;
- Маленька маса;
- Маленькі розміри;
- Маленька температура гальмівної рідини;
- Високий рівень надійності;
- Стабільність.
Єдиним недоліком є погана захист від бруду і пилу.
У чому полягає принцип дії системи гальмування?
Давайте розглянемо принцип дії системи гальмування на прикладі гідравлічного робочого блоку. У момент натискання на гальмо навантаження переходить на підсилювач, що створює додатковий посилення на основному циліндрі. Поршень основного циліндра гальмування збирає всю рідину в циліндрах автомобільних коліс за допомогою трубопроводів. Причому в цей же момент відбувається збільшення тиску рідини в приводі гальма. Завдяки поршням циліндрів автомобільних коліс відбувається переміщення гальмують колодок до дисків, або як їх ще називають барабанів.
Після натискання на гальмо проходить збільшення тиску рідини, внаслідок чого проходить активація механізмів гальмування, що призводять обертання автомобільних коліс в уповільнення і освіту сили гальмування в місці контакту шин авто з покриттям дороги.
Причому чим більше буде прикладатися сила до педалі гальма, тим ефективніше і швидше відбудеться зупинка автомобільних коліс. Тиск рідини в момент зупинки може досягати від десяти до п'ятнадцяти мегапаскалей.
У момент закінчення гальмування педаль при впливі пружини повернення переходить в зворотне положення. Також в зворотне розташування переходить поршень основного циліндра гальмування. Частини пружин відводяться від барабанів за допомогою колодок. Гальмівна рідина переходить в основний циліндр гальмування з циліндрів автомобільних коліс завдяки трубопроводах. Таким чином, проходить зниження тиску системи гальмування.
Скриплять барабанні гальма
Для ліквідації скрипу задніх барабанних гальм потрібно придбати відповідний ремкомплект. Отже, який ремкомплект потрібно придбати, якщо скриплять барабанні гальма?
- Противідкатні стійки;
- Комплект торцевих головок;
- Грубозерниста шкурка;
- молоток;
- Балонний ключ;
- Динамометричний ключ;
- викрутка;
- Опорні стійки;
- Домкрат.
Отже, що робити, якщо скриплять барабанні гальма?
- В першу чергу підготуйте ремкомплект;
- Поставте авто на рівну поверхню і зніміть його з стоянкового гальма;
- Підкладіть під колеса авто противідкатні стійки;
- Відпустіть болтики, що закріплюють колеса авто;
- Поставте авто на домкрат;
- Зніміть колесо;
- Обережно зніміть захисний ковпак, який прикриває підшипник маточини. Для цього вам знадобиться викрутка і молоток.
- Відкрутіть гайку, яка закріплює барабан;

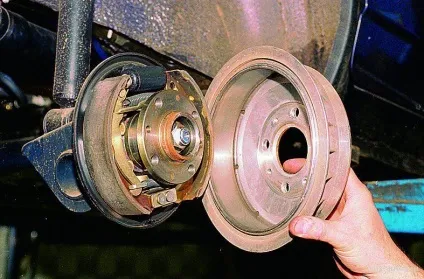

- Зніміть барабан;
- За допомогою крупнозернистою шкурки зніміть виникла від функціонування колодок кромку;
- Очистіть барабан від іржі;
- Встановіть все в зворотному порядку. Під час затягування підшипників скористайтеся динамометричним ключем.
- Перевірте, скриплять чи задні гальма.
Алгоритм проведення заміни задніх барабанних гальм дисковими
Перш ніж переходити до проведення заміни задніх барабанних гальм потрібно придбати ремкомплект. Отже, як проводиться заміна гальм на дискові?
- Для початку готуємо ремкомплект;
- Піднімаємо задню сторону авто на домкрат;
- Знімаємо відповідне колесо;
- Відпускаємо ручне гальмо;
- Відзначаємо розташування барабана і маточини;
- Вставляємо 2 викрутки в отвори гальмівного щитка;
- Очищаємо гальма за допомогою спеціальної рідини;
- Знімаємо поворотну пружину зверху перед колодкою;
- Знімаємо пружинну тарілку, яка фіксує колодку. Для цього потрібно натиснути на тарілку і повернути її на дев'яносто градусів.
- Знімаємо колодку і регулювальну планку;
- Від'єднуємо трос ручного гальма від важеля задньої колодки;
- Знімаємо пружину регулюючої планки;
- Від'єднуємо поворотну пружинку;
- Знімаємо регулюючу планку;
- Знімаємо дужку, яка забезпечує фіксацію колодки;
- Знімаємо регулювальний важіль;
- Знімаємо важіль ручного гальма;
- Встановлюємо нові деталі, виконуючи всі в зворотному порядку;
- Встановлюємо колесо на транспортний засіб.
