Автономна каналізація своїми руками нормативи і типи систем для приватного будинку

У пристрої автономної каналізації особливих труднощів немає - досить встановити септик, прокласти до нього труби, при необхідності зробити фільтраційне поле, все з'єднати. Складніше змусити систему працювати правильно, а головне, непомітно для носа, очі, вуха і статті витрат на комуналку. Але і це цілком можливо. Розбираємося, як побудувати автономну каналізацію своїми руками. Почнемо з теорії.

СНиП, ГОСТ, СП, СанПіН існують не тільки для професійних будівельників, але і для громадян. Складають правила не чиновники, а фахівці профільних інститутів. Головна мета - не стандартизація як така, а забезпечення безперебійної (в межах можливого) і ефективної роботи системи.

Кілька законодавчих актів (СП, СНиП) зобов'язують проектантам розглядати можливість кооперування. Тобто до автономної каналізації можна підключити дощову і дренажну систему. Наскільки це потрібно і вигідно, вдасться зрозуміти тільки на стадії розробки проекту.

відкачка потрібна в міру наповнення, але раз на півроку - обов'язково (навіть якщо не наповнилася);
до поверхні має залишатися не менше 35 см простору, що не заповненого стоками;
для відкачування та вивезення стоків слід використовувати ассенізационную вакуумну техніку;
необхідно передбачити вільний під'їзд до вигріб для асенізаційної машини (вона не маленька);
на приватній території відстань від вигреба до житла має становити мінімум 8 м відповідно до СанПіН 42-128-4690-88, 12 м - СНиП 30-02-97 (ми не знаємо, як це розуміти, але краще робити 12 м або узгодити в інстанціях меншу відстань), від каптажу джерела - 50 м по СанПіН, від колодязя - 8 м по СНиП;
надземну частину туалету будують з дощок, цегли, блоків - щільно підігнаних;
глибина ями не повинна перевищувати 3 м (залежить від рівня грунтових вод, але в зазначених межах);
необхідна регулярна дезінфекція, але застосування сухого хлорного вапна заборонено.

Обсяг вигреба не регламентують - параметр залежить від чисельності користуються туалетом. Каналізація з вигребом допустима, якщо витрата води не перевищує 1 м3 / добу (витрата такий, якщо водопроводу немає; тут спостерігається залежність: водопровід проводять, якщо є каналізація).

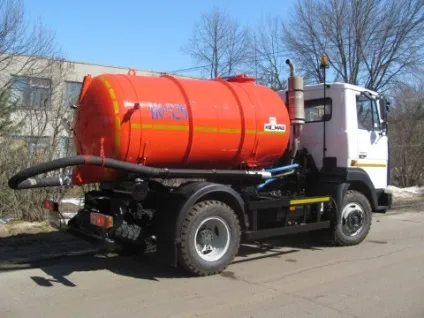

Асенізаційна вакуумна машина

СНиП дозволяє локальну і індивідуальну каналізацію. Знайти різницю нам не вдалося. Каналізаційна мережа для селища в кілька будинків вже вважається централізованою. Виходить, каналізація для одного будинку - локальна, вона ж індивідуальна.

до полів фільтрації покладена СЗЗ (санітарно-захисна зона);
відстань від мулових майданчиків до житлових споруд повинна становити 100 м, підземних мулових майданчиків при продуктивності менше 15 м3 / добу - 15 м, траншей і фільтрів (пісок, гравій) - 25 м, септика - 5 м, фільтруючого колодязя - 8 м, аераційної установки - 50 м;
обсяг стоків приймають рівним середньодобовим водоспоживанню, за винятком витрат води на полив;
мінімальний діаметр трубопроводу самопливної мережі - 150 мм;
максимальна розрахункова швидкість для металевого трубопроводу - 8 м / с, для неметалічної - 4 м / с;
на поворотах трубопроводу влаштовують колодязі;
між приєднується і відводить трубами повинен бути кут мінімум 90 градусів, необхідно передбачити перепад;
не утеплені трубопровід прокладають нижче рівня промерзання грунту на 30 см (по верху труби вимірюють);
якщо прокладка нижче рівня промерзання грунту неможлива (наприклад, не дозволяє рельєф), трубопровід обов'язково утеплюють;
чавунні труби для безнапірної і сталеві для напірної каналізації використовують тільки в вічній, просідаючих грунтах і під дорогами;
при наявності в ґрунті агресивних хімічних сполук використовують стійкі до корозії труби;
мінімальний ухил безнапірного трубопроводу - 0,7 см / метр, напірного - 0,1 см / метр;
для відводу метану потрібна вентиляція.

На дні траншеї прийнято влаштовувати подушку. Сюрприз - вона не потрібна майже у всіх грунтах (виняток - скельні, болотисті, торф'яні грунти). Досить вирівняти і утрамбувати дно.

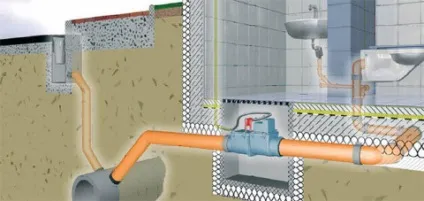

Схема багаторівневої автономної каналізації

Зазвичай прокладку трубопроводу нижче рівня промерзання грунту рекомендують для каналізації цілорічного використання, але треба розуміти характер впливу сил обдимання. Лід перевершує воду в обсязі на 10-15% - він видавлює грунт вгору разом з усім зустрінутим на шляху. У глинистих ґрунтах зміщення становить 15-20 см.

Якщо свердловина вертикальна (її дійсно можна закрити на зиму і не турбуватися), то розташування трубопроводу горизонтальне (відносно), і він повною мірою відчує силу пучения - вона якщо не розплющить пластик, то видавить труби вгору, порушивши потрібний ухил і герметичність з'єднань.

Важливо! Проект необхідний. Якщо цю необхідність не прописали в будь-якому СП або СанПіН, то вона є в СНиП 30-02-97, який регламентує будівництво об'єктів на території садівничих, городницьких, дачних об'єднань громадян.

Грамотний проект - запорука ефективної роботи каналізації. Занадто багато залежить від характеристик грунту і рельєфу місцевості. Розрахувати таке самостійно не представляється можливим. В іншому монтаж автономної каналізації своїми руками - можна вирішити завдання. Потрібно лише дотримуватися правил.

Каналізація, в тому числі автономна в приватному будинку, буває напірної і безнапірної. До монтажу напірних систем менше претензій, але вони енергозалежні: за транспортування стоків відповідає насосне обладнання - відключать електрику, і система встане. Серйозна аварія на підстанції зробить будинок непридатним (теоретично) для житла, а то й обзавестися генератором.

Безнапірна каналізація насправді автономна - стоки переміщаються самопливом, але трубопровід необхідно прокладати під певним ухилом, що дещо обмежує і без того малий вибір місця розташування септика. Тип мережі диктує рельєф ділянки, а не бажання зручностей - якщо земля рівна, як стіл, влаштувати самопливних систему складно (глибина залягання септика не безмежна).

Схема безнапірної автономної каналізації приватного будинку

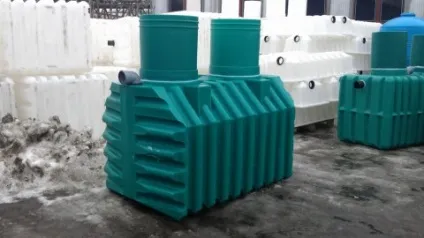

Найпростіша автономна каналізація складається з однокамерного септика і трубопроводу, підключеного до внутрішньої мережі будинку. Спосіб очищення - механічний (асенізаційні техніка). Від вигрібної ями відрізняється наявністю ємності (готової або зробленої своїми руками).

Принцип простий: стоки (самопливом або під тиском) надходять в ємність, звідки їх періодично відкачує асенізаційні машина (або фекальний насос).

Кілька рівнів забезпечують різними способами - або ділять на камери одну ємність, або встановлюють кілька камер. Другий варіант кращий, оскільки дозволяє використовувати як аеробні, так і анаеробні бактерії (одним потрібно відсутність повітря, а іншим кисень необхідний).

Схема очисної станції

Принцип роботи: стоки надходять в камеру, де їх переробляють анаеробні бактерії. Далі стоки надходять в другу камеру, де очищення продовжують аеробні бактерії (в цю камеру примусово подають повітря для нормальної життєдіяльності мікроорганізмів). Потім вміст камери надходить на фільтраційне поле для доочистки (або в третю камеру з дренирующим дном). Отриману таким чином воду можна спокійно використовувати для поливу. Це принципова схема автономної каналізації. Від неї можуть бути відхилення.

не кожен вид бактерій здатний впоратися з включеннями миючих засобів - до монтажу автономної каналізації це не має відношення, але знати необхідно;
така очисна станція енергозалежна, а встановивши кілька окремих камер і приєднавши самопливний трубопровід, ви отримаєте незалежну систему.

На першому етапі влаштовують траншеї під трубопровід і котлован під септик. Розмір котловану передбачають на 20-30 см більше розміру септика (для зворотної засипки).

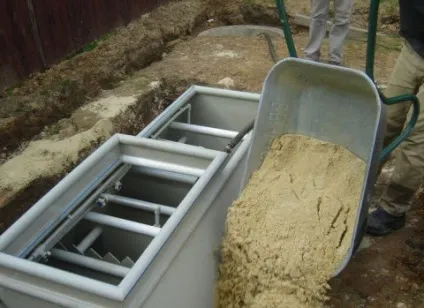

Зворотне засипання піском

Дно котловану заливають бетоном. Попередньо в'яжуть армуючої сітки (крок - 20 см, арматура - 12-15 мм). Під бетонне дно потрібна подушка. Септик встановлюють на бетонну основу. Після установки зазор між септиком і стінками котловану засипають піском.

Зверніть увагу! Рекомендується уникати надто частих поворотів трубопроводу і не робити кутів 90 градусів без влаштування колодязя. Якщо необхідно так кардинально змінити напрямок, використовують два коліна з кутом 45 градусів.

Для труб діаметром 150 мм досить ухилу в 7 мм на метр. СП рекомендує саме такий діаметр, але не всі дотримуються правил (з метою примарною економії). Якщо прагнете їх порушити, врахуйте - ніж вже труба, тим більшого ухилу вона вимагає: для труб діаметром 110 мм потрібно ухил 20 мм. Так, труби обійдуться дешевше, але ці кошти підуть на земляні роботи - септик доведеться ставити глибше. У напірної системі ухил не настільки важливий, але вузькі труби - це дорогий, потужний насос і непомірне енергоспоживання.

Зібраний трубопровід підключають до внутрішньої каналізаційної мережі будинку і до септика. Всі стики повинні бути герметичними. Труби з'єднують фасонними елементами, оснащеними кільцями ущільнювачів.

Екстремальний ролик, але є корисні моменти.

Бетонна основа все ж краще зробити.

Високий рівень грунтових вод створює ряд проблем:

складність монтажу,
спливання септика,
звуження вибору конструкції,
затоплення септика.

На всьому протязі трубопроводу необхідно передбачити піщано-гравійну подушку на дні траншеї.

Проблема спливання септика вирішується кріпленням конструкції з бетонною основою (під нього теж потрібна подушка мінімум 10 см). Встановлюють ємність вже наповненою водою, щоб спокійно закріпити.

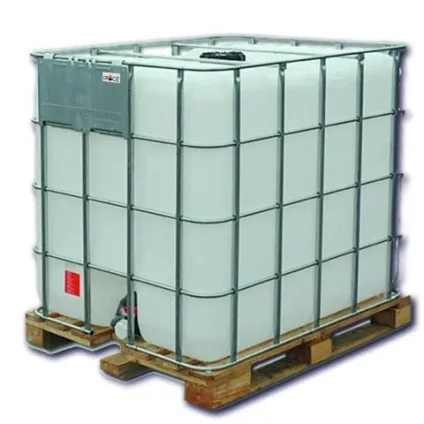

Якщо УГВ високий, треба або ставити готову ємність, або відливати монолітну. Особливу увагу потрібно приділити місцям приєднання комунікацій (трубопровід, що підводять і випускають труби між ємностями). Один з варіантів саморобної автономної каналізації - використання в якості камер септика еврокуба. Вони герметичні і упаковані в металеві сітки, надійно утримують ємність від спливання (набагато простіше кріпити до основи). Легко герметизувати з'єднання (будівельний фен + поліпропілен).
