Автомобільний холодильник своїми руками на елементах Пельтьє - винаходи

Робота над виробом

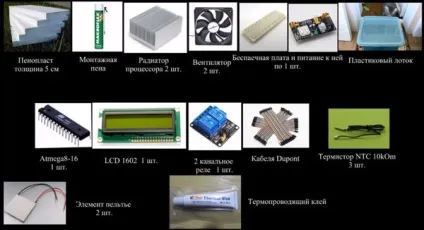

Нарізаємо пінопласт за допомогою спіралі на 1 кіловат і джерела живлення на 5 вольт. Спіраль була закріплена між ніжками стола. Склеював пінопласт монтажною піною. Вирізаємо пази в кришці, щоб вона не ерзала.

Передбачалося обклеїти лоток пінопластом, але простіше було зробити коробку з нього, а лоток використовувати для посилення міцності автомобільного холодильника. Розміри вийшли 38 X 30 сантиметрів, глибина 28. Місткість 3 пляшки 1,5 літра в ряд. Можна два таких ряду, або 2 на 2 літри поряд.

У двох радіаторах просвердлюємо отвори під термістори для контролю температури. На холодному також для кріплення. Вирізаємо отвір в кришці автомобільного холодильника і топимо теплообмінник всередину на 1 -1,5 сантиметра. Далі за допомогою термо проводить клею скріплюємо два елементи Пельтьє з радіаторами. На одному якраз поміщається два елементи Пельтьє. Також утеплюються зазор між пінопластом і радіатором. У показаному прикладі використаний БестИзол.

Збираємо разом, укручуємо вентилятори на теплообмінник, виконуємо монтаж мікроконтролера, ЛСД монітора, реле. Поки тільки навісним методом.

Подивіться також круті моделі з безкоштовною доставкою в цьому китайському магазині. Плагін на браузер для економії в ньому: 7% -15% з покупок. Там же і знайдете елементи Пельтьє.

Температура вимірюється АЦП перетворювачем: на гарячому радіаторі, на холодному, в самому холодильнику. Відображається на дисплеї.

Харчування елементів подається через додаткове реле тільки при включеному запалюванні (заведеному двигуні), щоб не посадити акумулятор.

Будинки при перевірки температура в автомобільному холодильнику впала до 12 градусів за 1 годину і так трималася. Температура гарячого радіатора зупинилася на 49 градусів. У машині при охолодженні 4 пляшок Мохіто і використанні акумуляторів холоду Пельтьє відключалися на першій годині при 55 градусів гарячого теплообмінника. А наступний час відключалися при температурі всередині менше 5 градусів. Інтервал роботи: 4 хвилини працює, 1,5 хвилина відключення.

1. Ефективність охолоджувача нормальна. 2. Вартість і всього необхідного обладнання зробленого своїми руками пристрої наближається до половини вартості заводського автомобільного холодильника, але зате як захотів так і зробив.

Витрачено на роботу 3 дні. Для більшої ефективності можна спробувати зробити корпус повністю з монтажної піни. Текст програми а також деякі деталі збірки холодильника не показані, так як програма вийде у кожного своя, а деталі збірки кожен вирішує по-своєму, кому як подобається.
