Міцний фундамент і надійні стіни дуже важливі для гаража, адже створення хороших умов для розміщення автомобіля - це забезпечення його збереження і захисту від впливу середовища, а також кліматичних умов. Однак найважливішим завданням для власника авто залишається забезпечення збереження автомобіля від угону. Тому багато хто приходить до вирішення встановити першокласні автоматичні гаражні ворота своїми руками.
Лінійний привід на орних воротах
Багато хто вважає, що краса воріт - справа не другорядне, і ті, кому дозволяють фінанси, замовляють фірмові гаражні ворота і автоматику, а ось установку і того, і іншого беруть на себе. Правильно вважаючи, що все, що зроблено своїми руками, своїми ж руками можна і відремонтувати. Господар сам стає гарантом якості, краси і довговічності воріт.
Типи гаражних воріт
Перерахуємо найпоширеніші типи конструкцій:
- Ворота розсувні, настільки відомі всім, що пояснень не потрібно. Дві стулки, що розкриваються назустріч одна одній. Однак вони і самі функціональні, міцні, красиві, і зберігають тепло в приміщенні гаража.
- Підйомно-поворотний створ забирається під стелю, підтягує шарнірно-важільним механізмом. Ворота досить міцні і безпечні в сенсі збереження майна.
- Секційні ворота, полотно яких складено з секцій, переломлюються, і при цьому піднімаються до стелі за допомогою системи, що складається з пружин і профілів. Конструкція відрізняється легкістю, однак має стійкість від злому.
- Відкатні ворота, чудово працюють на в'їзді на будь-яку територію. Відкатні полотно, яке виконує роль створу, відмінно забезпечує збереження від злому, але не підходить для невеликих гаражів на один легковий автомобіль.
- Рулонні ворота намотуються на вал, який встановлений в коробі, закріпленому у верхній частині прорізу гаража. Вони бувають алюмінієві або сталеві, і називають їх зазвичай ролетами. Недоліком їх є недостатня захищеність від злому, і вони погано зберігають тепло в закритому ними приміщенні.
Принципи роботи автоматики для розпашних воріт
Основними принципами їх дії є приводні механізми важеля або лінійного типу, існують ще підземний привід, який зустрічається поки рідко. У рух механізми наводяться електроприводами від мережі
220В, рідко 24В. Для важких конструкцій і при їх інтенсивному використанні існують гідравлічні приводи. Потужність механізмів підбирають в залежності від технічних характеристик даної конструкції воріт. Будь-яка конструкція для закривання гаража виконує не тільки захисну роль, але несе і декоративну функцію, облагороджуючи і прикрашаючи зовнішній вигляд гаража.
- Лінійна, або так звана червячная, автоматика діє за принципом руху штока в черв'ячної передачі.
- Важільний привід, за своєю дією нагадує зігнуту в лікті руку, де передпліччя і плечова кістки, діють, як важелі, з'єднані рухомим шарніром.
- Підземний привід, при необхідності приховати автоматику з метою збереження естетичного зовнішнього вигляду воріт. Однак, висока ціна і складність виконання робіт по установці обмежують застосування цього типу приводів.
Схема підземного приводу для гаражних дверей
Слід зазначити, що лінійні приводи дешевше, ніж важільні, до того ж при однакових умовах експлуатації можуть рухати більш масивні стулки.
Це важливо! Приводи займають в комірних отворів близько 15 см з обох сторін, і їх слід розміщувати вище або на рівні коліс, щоб залишалося більше простору для проїзду автомашини.
Монтаж автоматики для розпашних воріт
Самостійна установка автоматики на орних воротах є досить важким процесом, що вимагає уважності, акуратності і відповідної кваліфікації. При монтажі автоматики неприпустимі помилки. Це призводить до порушень в її роботі, аж до порушення цілісності монтажу.
Для початку необхідно вибрати тип автоматики, що підходить для використання в вашому випадку. Для цього необхідно знати відстань від петлі до внутрішнього краю стовпа.
Комплект автоматики типу важеля
Якщо цей розмір знаходиться в межах 0-150мм, значить краще використовувати лінійну автоматику. Вона виглядає більш естетично через відсутність важелів. Якщо це відстань от150 до 300мм, то встановлюють систему важеля автоматику або роблять ніші для лінійного приводу, щоб привести розмір в зазначені вище межі.
Розрахунки, підготовка до монтажу
Для підбору комплекту ще потрібно заміряти ширину однієї стулки і розрахувати вітрове навантаження в вашому кліматі.
Перед початком установки перевіряють легкість ходу стулок, так як ворота повинні бути перед монтажем автоматики правильно встановлені, і відрегульовані так, що їх можна було б відкрити одним пальцем.
Будь-які виявлені перекоси потрібно усунути, тому що приводи рухаються по рівню, а через стовпа, що має нахил, траєкторія буде відхилена від горизонту, що призведе до підклинювання автоматики, в цьому випадку шток може перекосити.
Монтаж обладнання
Кріплення автоматики до опорного стовпа
Особлива увага надається надійності кріплення електроприводу до стовпа. Якщо ви сумніваєтеся в міцності стовпа, ошпарити його по периметру металом, і тільки після цього робите монтаж обладнання.
Після цього переходять до розблокування приводу, і перекладу в ручний режим роботи, потім приварюють кронштейни кріплення до створах.
Важливо! При приварювання кронштейнів для лінійного (черв'ячного) електроприводу до стулок, слід залишати хоча б сантиметр запасу ходу штока.
Якщо ворота будуть зупинятися при повному викручуванні черв'яка, то буде відбуватися закусиваніе і сильний знос в цьому місці, що згодом призведе до руйнування черв'ячного механізму.

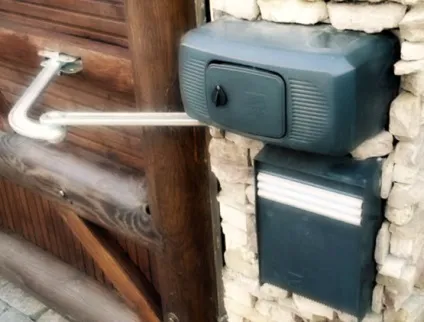

Важільний привід на орних воротах
Після установки обладнання на місце перевіряють хід стулки і узгодженість рухів приводів. Виявлені недоліки обов'язково усувають. Високий ресурс роботи автоматики багато в чому залежить від якості монтажу і легкості руху стулок. Якщо ви автоматизуєте розсувні ворота з-за їх тяжкого перебігу, то автоматика вам мало допоможе. У такому режимі обладнання довго не витримає. Спрацьовуватиме електрична і механічна система захисту автоматики.
Перевіривши хід стулок, виставляють упори на відкривання і закривання, які потрібні, навіть коли використовуються кінцеві вимикачі. Застосовують кінцеві вимикачі в тих випадках, коли вони включені в схему автоматики, і вона без них не функціонує. Потім підключають двигуни до електроживлення, ставлять за інструкцією необхідні перемички, підшивають пульти і запускають систему.
У дворі або гаражі встановлюють резервну кнопку управління стулками воріт. Кожна автоматика супроводжується докладною інструкцією для монтажу, виконувати роботи слід послідовно, по етапах, зазначеним в ній. Озброївшись терпінням і зосередившись лише на монтажі, ви успішно проведете самостійний монтаж автоматики.
