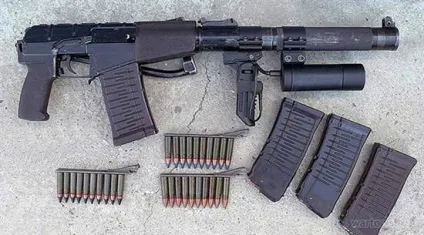

Автомат спеціальний «вал»

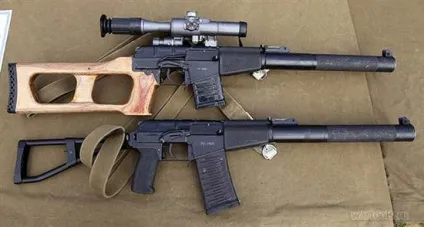

Безшумний автомат, створений в Климовський ЦНИИТОЧМАШ конструкторами П. Сердюковим і В. Красніковим в другій половині 1980-х років на базі безшумної снайперської гвинтівки ВСС і перебуває на озброєнні підрозділів спеціального назначеніяУкаіни. «Вал» и 54«Винторез» унифицированы на 70 %, что положительно сказывается на производстве и эксплуатации.

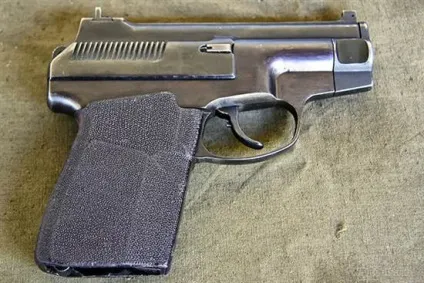

Також частиною цієї системи безшумного зброї став пістолет спеціальний самозарядний (ПСС) і ніж розвідника стріляє (НРС).

Автомат призначений для озброєння спеціальних підрозділів органів державної безпеки і внутрішніх справ.

До 1970-х років підрозділами спеціального призначення СРСР використовувалися головним чином допрацьовані зразки стрілецько-гранатометний зброї загальновійськового призначення, обладнані глушниками і пріменяишіе спеціальні боєприпаси з дозвуковой швидкістю польоту кулі. Як приклад можна привести комплекси «Тиша» на базі АКМ і «Канарейка» на базі АКС74У, а також пістолети ПБ і АПБ. Однако подобные решения имели свои недостатки (к примеру, значительное увеличение размеров у пистолетов с глушителями, резкое снижение дальности эффективной стрельбы у автоматов с ПБС-1 и его ограниченный ресурс), поэтому одновременно в ЦНИИточмаш под руководством НИУ КГБ и ГРУ ГШ СССР проектировались специальные образцы узконаправленного призначення, які б могли забезпечувати більшу скритність дій спецпідрозділів.

Суперечливі тактико-технічні вимоги до снайперської гвинтівки і автомата, висунуті різними відомствами, стали основною причиною затягування робіт та до 1983 року вимоги були узгоджені лише по снайперської гвинтівки. ТТЗ до автомату було затверджено тільки через два роки, проте воно зробило ключовий значення і для програми по розробці снайперської гвинтівки, оскільки подавала підвищене значення вражаючої здатності (було потрібно забезпечити ураження живої сили в бронежилетах 6Б2 на дальності 400 м, в той час в ТТЗ на снайперську гвинтівку говорилося тільки про армійському шоломі). В результаті цього снайперська гвинтівка була повністю перероблена під новий патрон 9х39 мм, а на її базі був спроектований автомат «Вал» (в свою чергу став базою для малогабаритного автомата СР-3 «Вихор»).

Автомат спеціальний «Вал» побудований на основі газовідвідної автоматики з довгим робочим ходом газового поршня. Газовий поршень розміщений над стволом і жорстко пов'язаний з рамою затвора. Усередині поршень порожнистий, і в нього входить своїм переднім кінцем зворотно-бойова пружина. УСМ - ударникового типу. Замикання стовбура здійснюється поворотним затвором, що має 6 бойових упорів, за вирізи в ствольній коробці. Ствольна коробка - фрезерована зі сталі. У порівнянні зі штампуванням такий метод підвищує жорсткість конструкції, проте також збільшується маса і собівартість виробництва. Для захисту від корозії використовується воронение стали. У стінках ствола є чотири ряди похилих отворів, що забезпечують рівномірний відведення порохових газів (частина газів відводиться в камеру глушника ще при русі кулі по стовбуру).

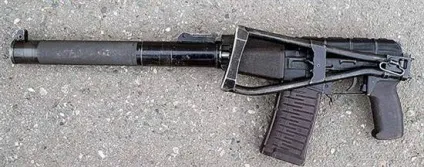

Приклад - трубчастий, складаний вліво, металевий, досить міцний для використання в ближньому бою, в складеному стані не перешкоджає стрільбі.

Шорстка поверхня пістолетної рукоятки дозволяє міцно утримувати її, чому також сприяє і сама форма рукоятки. Пистолетная рукоятка, цевьё и двухрядные магазины — пластиковые. Вбудований глушник грає також роль пламегасителя. Благодаря ему и боеприпасам с дозвуковой скоростью уровень звукового давления при выстреле составляет 130 дБ. Переводчик режимов огня размещён в задней части спусковой скобы, а предохранитель и рукоятка перезаряжания — справа. Незважаючи на поліпшення в ергономіці в порівнянні з автоматом Калашникова повністю двостороннім зброєю «Вал» назвати не можна: стрілку доводиться прибирати руку з пістолетної рукоятки для того, щоб зняти зброю із запобіжника або пересмикнути рукоятку затвора (для здійснення цих операцій лівою рукою доводиться нахилити і розгорнути автомат ). Також в якості недоліків варто відзначити брязкіт затвора і випадки пошкодження кулею при пострілі.

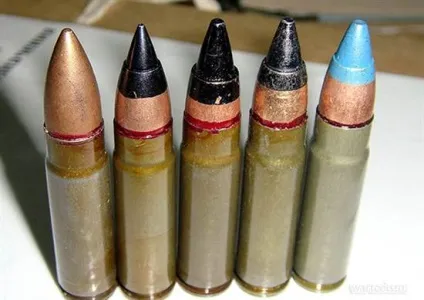

У ньому застосовуються спеціальні 9-мм дозвукові патрони СП-5 і СП-6. Куля снайперського патрона СП-5 (зі сталевим сердечником) пробиває бронежилети 2 класу або 6-мм сталевий лист на дальності 100 м, а 2-мм - на всьому відстані прицільної стрільби, при цьому зберігається енергія, достатня для поразки сховався супротивника. Бронебійний патрон СП-6 зі збільшеним сердечником із загартованої сталі здатний вивести з ладу автомобіль і навіть легкоброньовану техніку. Вона пробиває 8-мм сталевий лист на дальності 100 м, а 5-мм сталевий лист або бронежилети 3 класу - на всьому відстані прицільної стрільби. Дані показники можна порівняти з такими у стандартних патронів калібру 5,56 мм, 5,45 мм, що володіють в кілька разів більшою дуловою енергією.

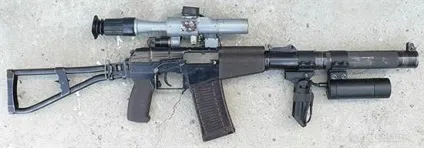

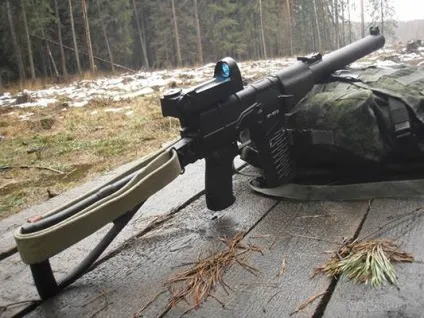

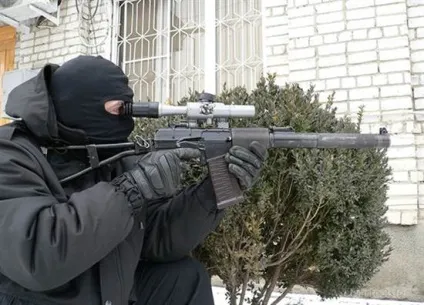

Прицільні пристосування включають мушку і секторний приціл, маркований від 25 до 400 метрів, встановлені на кожусі глушника. Крім того, на лівій стінці ствольної коробки розташована планка для кріплення кронштейнів для оптичних денних (наприклад, ПСО-1М) і нічних (наприклад, 1-ПН-51) прицілів, що дають можливість розпізнавати цілі на відстані до 300 м.

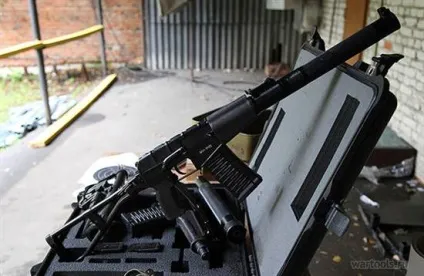

Розібраний на основні вузли (ствольна коробка зі стволом, автоматикою, УСМ і цівкою, глушник з прицільними пристосуваннями, приклад) автомат транспортується в спеціальному кейсі разом з прицілами і магазинами. Збірка займає від 30 до 60 секунд в залежності від підготовки стрілка.

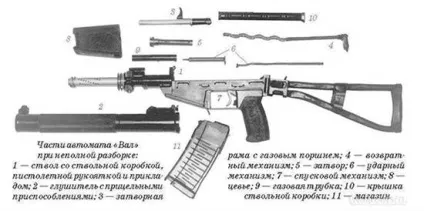

2.Отделіть глушник при втопленою клямці корпусу глушника.
3.Отдел сепаратор від корпусу глушника при віджатої клямці сепаратора.
4.Отделіть пружину сепаратора.
5.Отделіть кришку ствольної коробки при втопленому фиксаторе кришки.
6.Отделіть поворотний механізм, подавши упор механізму вперед.
7.Отделіть ударник, відвівши його в крайнє заднє положення.
8.Отделіть затворну раму з затвором, відвівши в крайнє заднє положення.
9.Отделіть затвор від затворної рами.
10.Отделіть цівку при втопленою клямці
11.Отделіть трубку поворотом за годинниковою стрілкою до збігу з шліцом ствольної коробки.

Гідності й недоліки

переваги

-Невеликі габарити і маса. Куля має прийнятну дульну енергію (665 Дж), завдяки великій масі (16,1 г) довго зберігає її. Так, на відстані 400 м вона складає близько 500 Дж, що забезпечує високу пробивну і забійне дію.

-Кучність і влучність стрільби на відстані до 300 м цілком задовільні.
-Автомат простий по конструкції, легко розбирається. У розібраному вигляді поміщається в кейсі.

-З лівого боку ствольної коробки є універсальне посадочне місце для кріплення оптичних і нічних прицілів різного типу. Інтегрований зі стовбуром глушник забезпечує гарне приглушення звукової хвилі і спалахи полум'я. Накладення залишкового звуку на навколишні шуми робить звук пострілу нерозрізненим. Глушник не має змінних елементів, тому володіє довговічністю.
-Перекладач режиму вогню знаходиться поруч зі спусковим гачком, його перемикання можливо без зняття руки з рукоятки управління вогнем.
-Використання декількох типів патронів - СП-5, СП-6 забезпечує як високоточну стрільбу, так і ураження цілей в індивідуальних засобах бронезахисту або перебувають за перепоною (наприклад, в автомобілі).

недоліки

-Невисока ефективна дальність стрільби (не більше 400 м). Брязкіт затвора при стрільбі. Металевий приклад недостатньо зручний. Ємність магазина недостатня.
-Велика крутизна траєкторії ускладнює вибір точки прицілювання. Для виключення запобіжника необхідно відривати руку від рукоятки управління вогнем. Габарити глушника занадто великі, в той же час жорсткість його сепаратора невелика. Замикання вузла глушника недостатньо вільне і надійне. Відомі випадки пошкодження сепаратора кулею при пострілі.
-Використовувані боєприпаси дефіцитні.

-Маса, кг:
-2,5 (без прицілу і з неспорядженим магазином)
-3,54 (зі спорядженим магазином і прицілом ПСО-1)
-4,95 (зі спорядженим магазином і прицілом 1-ПН-51)
-Довжина, мм: 875/615 з розкладеним / складеним прикладом
-Довжина стовбура, мм: 200 (без глушника)
-
-Висота, мм: 205
-Патрон: 9х39 мм (СП-5, СП-6)
-Калібр, мм: 9
-Принципи роботи: відведення порохових газів, поворотний затвор
-Скорострільність, пострілів / хв:
-
-30 (бойова одиночними)
-90 (бойова чергами)
-Початкова швидкість кулі, м / с: 280-295
-Прицільна дальність, м:
-420 (відкритий приціл)
-400 (оптичний ПСО-1-1)
-300 (з нічним прицілом 1-ПН-51)
-Вид боєпостачання:
-коробчатий магазин на 20 патронів (допускається використання магазинів від ВСС на 10 патронів)
-міні-барабанні магазини на 38 або 51 патрон
-Приціл: секторний, є можливість установки різних коліматорних, оптичних і нічних прицілів
