Армування фундаментної плити технологія робіт

• технологія армування
  • Процес армування своїми руками
  • Заземлення та заливка
• Помилки при армуванні фундаменту

Будівництво будь-якого будинку неможливо без пристрою міцного і надійного фундаменту, який є основою для всієї будови. Щоб фундамент був міцним і довговічним, успішно перешкоджав навантажень, різних зовнішніх впливів, необхідно його армувати, тобто підсилити за допомогою металевих арматурних прутів.

Армування фундаменту за допомогою металевих арматурних прутів зміцнить опори майбутньої будови і запобіжить утворенню тріщин у бетонній конструкції.

Одним з найбільш надійних типів фундаментів сьогодні вважається монолітний у вигляді бетонної плити, який заливається в попередньо влаштований котлован. Під фундаментну плиту необхідно влаштувати підсипку з піску і гравію, після цього виконати гідроізоляцію. Далі можна починати армувати майбутнє підставу, роблячи зі сталевих прутів необхідного діаметра каркас у вигляді двох решіток, так званих поясів, у верхній і нижній частині.

технологія армування

Для армування фундаментної плити дотримується наступна технологія:

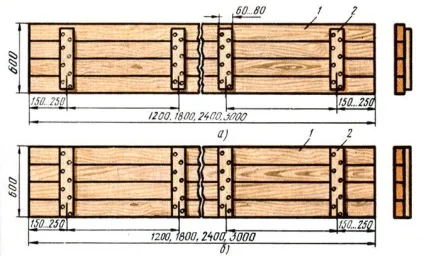

Щити дерев'яної розбірний опалубки для фундаменту.

• підготовка необхідної кількості армировочная прутків (гладких або рифлених), в'язального дроту;
• розмітка території під час риття котловану, пристрій на його дні піщано-гравійної подушки;
• установка опалубки;
• пристрій гідроізоляційного шару зі спеціальної поліетиленової плівки;
• виконання армування для монолітної плити в повній відповідності з проектом (зазвичай це два пояси на розпірках, які виконані у вигляді металевих решіток);
• заливка бетоном плити фундаменту.

Для виконання робіт знадобляться такі матеріали:

• піщано-гравійна суміш для подушки;
• поліетиленова плівка для гідроізоляції;
• обрізні дошки для установки опалубки;
• арматурні прутки і в'язальний дріт;
• розпірки у вигляді відрізків металевих рейок;
• бетонна суміш для заливки плити.

Повернутися до списку

Процес армування своїми руками

Влаштування монолітної плити має повністю відповідати всім вимогам по навантаженнях і типу грунту на ділянці будівництва. Для цього при заливці виконується армування конструкції з використанням сталевих рифлених і гладких прутів, розташування яких вказує спеціальна схема.

Монолітна плита використовується в тому випадку, коли під будинком не планується підвальне приміщення або будівництво буде вестися на насичених вологою грунтах.

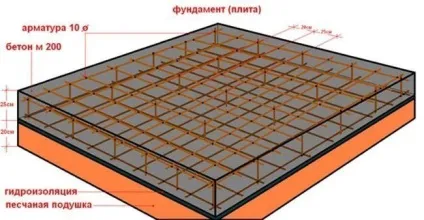

Схема армованої монолітної бетонної плити.

Така плита повністю заливається бетонною сумішшю, перед заливкою проводиться установка арматурного каркаса, який у багато разів підсилює конструкцію, робить її більш надійною і довговічною. Використання монолітної плити дозволяє фундаменту витримувати значні навантаження, які рівномірно розподіляються по всій поверхні. Такий варіант підстави на даний момент є одним з найкращих і надійних, хоча його вартість висока через великий маси матеріалу, який необхідний для виконання заливки.

Використання армування робить монолітний бетонний фундамент потужної конструкцією, яка абсолютно не боїться просідань грунту. Слід докладніше розглянути, як зробити армування плитного фундаменту для будинку.

Щоб зробити плитний фундамент. необхідно спочатку влаштувати опалубку з обрізної дошки. яка міцно зміцнюється в грунті. Дошки дозволяють забезпечити правильну заливку бетонної суміші, згідно з тими розмірами, які були розраховані попередньо. Для установки такої опалубки застосовуються звичайні обрізні дерев'яні дошки, які скріплюються саморізами і цвяхами таким чином, щоб між ними не було щілин. Для забезпечення рівності конструкції використовується нівелір і будівельний рівень.

Після цього для армування фундаментної плити необхідно підготувати арматуру. Для цього треба правильно виконати всі розрахунки за кількістю арматури, в'язальної дроту для кріплення окремих поясів. Зазвичай для фундаменту використовуються два пояси, але якщо умови досить складні (зазвичай це пов'язано з грунтами), то потрібно використання посиленого армування. У верхній третині підстави треба зробити шар решітки з металевих прутів, які кріпляться за допомогою в'язального дроту. Для цього вибираються прутки без слідів деформації, іржі, жирової плівки. Пояси виконуються в нижній частині і верхньої, схема передбачає використання сітки з перетином 15 * 15 мм при діаметрі прутка в 5-6 мм.

Сама схема укладання являє собою наступне:

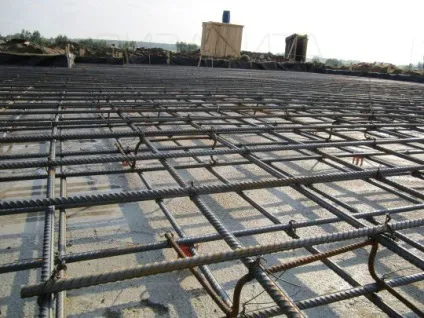

Схема армованої фундаментної плити з несучими стінами

1. На дно котловану на покладений шар гідроізоляційної плівки необхідно поставити спеціальні розпірки плоскої форми (зазвичай це відрізки рейки). Висота опор повинна бути такою, щоб їх верх не виступав над поверхнею бетонної заливки, а занурювався в нього. Це дозволить створити необхідний захисний шар.
2. Далі схема передбачає початок укладання армировочная елементів, які ні в якому разі не повинні лежати на грунті - тільки на розпірках! Перший шар кріпиться на нижній частині розпірок, перед укладанням другого шару решітки схема вимагає спорудження каркаса їх сталевих прутів, діаметр яких становить від 8 до 12 мм. В цей же час виконуються роботи зі спорудження розпірок для другого поясу решітки. Вони будуть знаходитися на різній висоті, щоб забезпечити просвіт між окремими шарами каркаса. Кріплять їх зазвичай у вигляді доріжок, що гарантує стабільність всієї армування. Далі схема передбачає виконання перев'язки, яка повинна бути максимально міцною, так як робітники будуть пересуватися по пруткам каркаса. Схема повинна бути розрахована таким чином, щоб після заливки жодна металева частина не виступала над поверхнею.

Повернутися до списку

Заземлення та заливка

Креслення заземлення фундаменту.

Заземлення проводиться після того, як установка арматури для плитного фундаменту закінчена. Що являє собою таке заземлення? Це установка замкнутого кільця, яке можна зробити з металевої оцинкованої стрічки. Кільце вбудовується в майбутню фундаментну плиту по краю, можна зробити це по зовнішній стороні. Приєднувальні шини виводяться, після чого загинаються в кутах, де будуть проходити елементи дощового жолоба, далі підключається громовідвід. Схема включає в себе також висновок шини в тому місці, де електрична мережа буде підключатися до самого дому. Таким чином можна буде правильно заземлити всі металеві елементи, які знаходяться всередині будівлі (водопровід, ванну, крани, проводку та інше).

Заливати фундаментну плиту можна після того, як всі роботи зі спорудження армування закінчені. Для цього замішується бетонний розчин, в який можна додатково додавати спеціальне армирующее фиброволокно в залежності від зовнішніх вимог. Таким чином можна отримати фундаментну плиту з необхідними якостями, більш міцну і довговічну. Сама заливка здійснюється безперервно. Після того як вона закінчена, необхідно з суміші видалити бульбашки повітря методом вібропресування. Бетон буде набирати міцність приблизно 4 тижні.

Повернутися до списку

Помилки при армуванні фундаменту

Якщо армування плитного фундаменту виконується фахівцями з сумнівною репутацією або новачками, можливо допущення всіляких помилок, які в майбутньому можуть досить дорого обійтися. Такими є найбільш типові помилки:

Армування плитного фундаменту - це складний, відповідальний процес, який вимагає підготовки, виконання розрахунків, мінімального досвіду. Найчастіше фахівці рекомендують звертатися до професійних будівельникам, які зможуть правильно виконати всі роботи, уникаючи помилок, що призводять до самих непередбачуваних результатів.
