Армопояс на газобетоні види, поради, як робиться армування стін з газобетону
Одна з переваг стінових блоків з газобетону - великий розмір елемента, обертається вразливістю кладки до нерівномірних осідань фундаменту. При цьому може відбуватися не тільки розкриття вертикального шва, але і руйнування лежать вище блоків, так як газобетон дуже погано протистоїть изгибающим і розтягуючих навантажень.
Для чого потрібен армований пояс
Цей елемент посилення масиву стіни, сприймає на себе навантаження, що виникають при нерівномірному осіданні фундаменту будівлі. Якщо кам'яна кладка виконується з штучних блоків, пов'язаних між собою тонкими клейовими швами, то армований пояс робиться з монолітного бетону, посиленого поздовжнім і поперечним армуванням.
Змонтований арматурний просторовий каркас в порожнині стіни.
Бетон має дуже високу міцність на стиск, а арматура відмінно працює на розтяг. Армований бетон здатний витримувати колосальні изгибающие навантаження без деформацій, які перевищують нормативні. Стіна, що знаходиться над армопояс, відчуває навантаження, відповідні незначним деформацій пояса, що не приводять до появи тріщин і руйнувань.
Як це роблять на легкобетонних блоках
Пристрій посиленого арматурою пояса на стінах, в яких штучний камінь зв'язується товстим шаром розчину, досить очевидно. Але газобетонна стіна кладеться на тонку клейову прошарок, в яку неможливо втопити товсту арматуру. Тому армований пояс робиться у вигляді окремого конструктивного елемента, що становить монолітний ділянку стіни з блоків.
Виникає проблема зі значною різницею градієнта теплопередачі між бетоном і газоблоків, завдяки чому монолітний пояс стане не просто містком, а воротами холоду.
Важливою частиною армопоясу на газобетоні є теплоізоляційна обв'язка по зовнішній стороні, яка веде до зменшення ширини елемента. Виробники газоблоків пропонують елементи коробчатого профілю, призначені спеціально для цієї мети, хоча можна обійтися використанням традиційних теплоізолюючих матеріалів, наприклад:
- листового пінополістиролу;
- пінополіуретану;
- жорсткої базальтової або кам'яної вати.

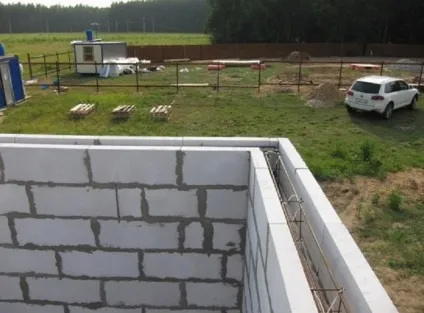

Газоблок з порожниною для армування.
Мінімальна товщина утеплювача повинна становити десять сантиметрів, при найменшому показнику теплопровідності. Таким чином, ширина пояса буде дорівнює товщині стіни мінус утеплювач.
Де робиться суцільне армування стін з газобетону
Найбільш критичним перетинами стіни в габаритах одного поверху є перший ряд блоків і останній, на який укладаються елементи перекриття або покрівлі. Стіна з газобетону повинна мати не менше двох армованих поясів, якщо прийнято рішення на їх пристрій, а також більш легке конструктивне армування стін. Висота перерізу пояса приймається в залежності від його конструкції і грунтових умов.
Схема опалубки армопоясу.
Використовуючи стандартні елементи коробчатої форми, висота пояса виявиться рівною їх глибині, в інших випадках потрібно враховувати, що чим більше висота перерізу елемента, тим більші изгибающие навантаження він сприймає без деформації. Наприклад, нижній армопояс на газобетоні по стрічковому збірному фундаменту можна зробити вище, сантиметрів двадцять - тридцять, а верхній пояс, в основному розподіляє навантаження від елементів перекриття або покрівлі, може мати мінімальну товщину, достатню для укладання одного шару арматури.
Якщо в якості основи під газобетонну коробку прийнята монолітна залізобетонна плита, мелкозаглублённий фундамент з верхнім і нижнім армуванням, залізобетонний ростверк паль або монолітна стрічка з арматурним каркасом у верхньому перетині, то необхідність влаштовувати нижній пояс армування стін, відсутня. Досить армувати верхній зріз під стелею поверху.

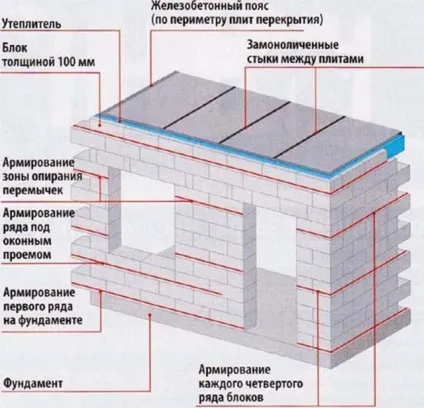

Армування кладки коробки з газобетону.
Влаштування монолітної бетонної балки, яка не є суцільним контуром, наприклад, в середньому перерізі стіни, розірваному віконними і дверними отворами, також не має сенсу. У цих місцях потрібно виконувати конструктивне армування кладки за допомогою сітки, спеціальних каркасів для укладання в тонкий шар розчину або утапливая арматуру в прорізані штраби газоблоків. Таке підсилення не створює нерозрізного пояса, але значно підвищує стійкість кладки до локальних навантажень і місцевим деформацій.
Пристрій армопоясу на газобетоні
Конструкція виготовляється з марки бетону М-200 і вище і арматурних стержнів періодичного профілю, діаметром від 12 міліметрів. З них збирається каркас, що пов'язується поперечною арматурою діаметром 4-6 міліметрів. Каркас складається з верхнього і нижнього ряду стрижнів з зазором по висоті в 10-15 сантиметрів. Вони розміщуються в одній площині з кроком в поперечному напрямку близько десяти сантиметрів. Стрижні стикуються по довжині внахлест в'язанням дротом з напуском близько п'ятнадцяти сантиметрів, і їй же скріплюються з елементами поперечного армування.
Пояс може робитися і з одного шару арматури, без складання просторового каркаса, а лише пов'язуючи стрижні поздовжнього армування з поперечними. У місцях повороту і перелому контуру стіни, стрижні перехлёстиваются і зв'язуються в точках перетину.

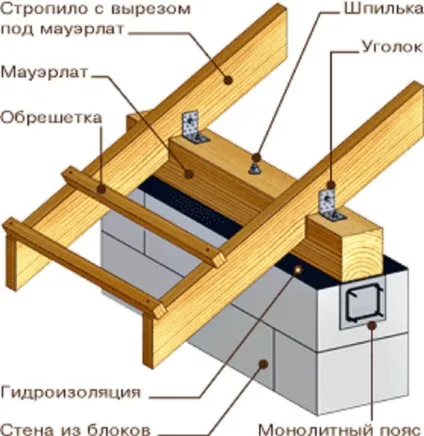

Схема пояса під мауерлат.
Каркас укладається в опалубку або порожнину коробчатого блоку. При цьому необхідно забезпечувати зазор між зовнішньою межею будь-якого арматурного елемента і внутрішньої гранню порожнини або опалубки. Він повинен бути не менше трьох - п'яти сантиметрів для створення захисного шару бетону, що запобігає корозії арматури. Полегшити це завдання допоможуть спеціальні пластикові елементи у вигляді опорних столиків і зірочок, що дозволяють фіксувати стрижні на необхідному віддаленні від опалубки. Їх можна придбати у всіх постачальників, які займаються продажем матеріалів для бетонування.
Встановивши в опалубку арматурний каркас, а при необхідності і теплоізоляційний фасадний шар, заповнюють її бетоном, ретельно утрамбовувавши. Застосування вібробулави обмежується незначною глибиною армопоясу на газобетоні. У нього можуть бути встановлені необхідні закладні деталі, наприклад, для кріплення мауерлата або даху. Поверхня покладеного матеріалу вирівнюється за допомогою правила і кельми.
Після набору початкової міцності бетону протягом двох - трьох діб, можна продовжувати розпочатий цикл робіт. Приблизно через тиждень опалубку можна знімати. У спеку, бетон проливається водою кілька разів і захищається поліетиленом, при заморозках - ховається від заморожування.

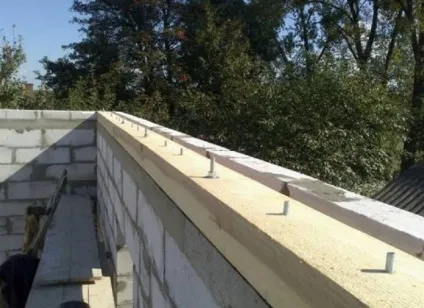

Мауерлат, змонтований на армопояс.
Аналогічним способом виготовляють монолітні перемички над віконними і дверними отворами, з тією лише різницею, що замість підстилаючого шару кладки, використовується днище опалубки, що фіксується в проектному положенні.
