Апгрейд гітари потенціометри

Вітання! Тема сьогоднішньої статті - гітарні потенціометри. Для тих з вас, хто не знайомий з цим словом, це такі штучки під кришками крутилок, які керують гучністю і тоном. Вірте чи ні, але ці хлопці впливають на ваш звук, причому дуже грунтовно. Опір, плавність ходу і його глибина, загальна якість виготовлення - все це позначається на звучанні вашої гітари. Давайте розберемося, чому так відбувається.

Як потенціометри працюють у вашій гітарі.

Сам по собі потенціометр - це резистор зі змінним значенням опору від 0 до n Ом, де n - значення опору потенціометра. Так що, якщо у вас потенціометр на 500 кОм, він відповідно може працювати в будь-якому значенні від 0 до 500 000 Ом. Цей змінний резистор підключається між виходом вашої гітари і землею. Коли ви граєте з ручкою гучності на максимумі, сигнал повністю йде на вихід гітари, якщо ручка гучності прибрана в нуль, сигнал повністю йде в землю. Якщо десь між 0 і 10 - в землю йде тільки частина сигналу. Ручка тону працює за схожим принципом, тільки між землею і потенціометром ставиться конденсатор, який пускає високі частоти тільки в землю. Також ручка тону не підключається безпосередньо між звукоснимателем і виходом з гітари, це, скоріше, частина схеми з ручкою гучності.

Ось найчастіші запитання, які нам задають:
Як впливає на тон величина опору потенціометра?
Навіщо взагалі випускають різні потенціометри з різним опором?
Який потенціометр мені використовувати в моїй гітарі?

Постараюся пояснити. Коли ручка гучності повернена на максимум, опір між звукоснимателем і виходом з гітари дорівнює 0 Ом. Але насправді, потенціометр зі схеми нікуди не зникає і в цей момент він теж працює. Просто в цьому випадку він не пускає в землю певні частоти. Свого роду низькочастотний фільтр, схожий на ручку тони, тільки для надвисоких частот. Чим більше опір потенціометра, тим більше опір між звукоснимателем і землею, і тим менше на тон впливає цей фільтр. Потенціометри на 500 кОм звучать яскравіше, ніж на 250 кОм.

Компанія CTS а також деякі інші виробники випускають так звані потенціометри «без навантаження». Вони працюють таким чином, що коли ручка гучності повернена на максимум, потенціометр вимикається зі схеми, таким чином сигнал від датчика йде безпосередньо на вихід гітари.

Тепер стає зрозумілим, чому більшість хамбакерів працюють в парі з 500 кОм потенціометрами, а синглові датчики - з 250 кОм. Зазвичай хамбакери звучать не так яскраво як сингли і чим більше високих потрапить на вихід з гітари, тим краще. Це зовсім не означає, що це єдина схема, просто так повелося при виробництві гітар і це вже давно стало стандартом. Одна річ, яка може здатися дивною - ручки гучності в старих Телекастер, там використовуються резистори на 1 МОм. Так між землею і та звукоснимателем майже немає опору, і майже всі частоти потрапляють на вихід. У Телекастер через це дуже яскравий звук, який не всі люблять, але є одна цікава фішка. Якщо ручку гучності трохи прибрати, гітара звучить так, як її ніякої ручкою тону не настроїш. Спробуйте!

Ну ось, виникла ще одна проблема. Коли ви прибираєте гучність, високі частоти трохи зрізаються і сигнал в цілому стає темніше. З одного боку це круто - ви отримуєте звук, який можна було б отримати в інших ситуаціях просто з ручкою тону. Цю особливість цінують любителі вантажного звуку і гітар, але більшість сучасних гітаристів хочуть, щоб звук був максимально чесним і прозорим, незалежно від того, в якому становищі знаходиться ручка гучності. Це питання можна вирішити досить просто. Береться конденсатор і / або резистор, підключені паралельно до входу і виходу потенціометра. Найпопулярніший комплект - це 0.001μf конденсатор і 150кОм резистор. підключені паралельно. Для різних звукознімачів бувають різні поєднання резисторів і конденсаторів. Також існує багато думок з приводу того, що краще звучить. Так що є сенс використовувати гугл, якщо раптом ви захочете полізти в такі нетрі гітарного звуку.

Отже, з рівнем опору розібралися. Взагалі існує багато різновидів потенціометрів, але нас гітаристів цікавлять тільки дві: лінійні і логарифмічні. Ці два працюють по-різному, коли ви крутите ручку гучності. Лінійний потенціометр, як ви вже здогадалися, змінює гучність лінійно. Якби потрібно було намалювати графік збільшення гучності залежно від опору потенціометра, це була б пряма лінія під кутом 45 градусів до осей, або y = x.

Логарифмічний потенціометр збільшує гучність більш швидко, найбільші зміни відбуваються десь між значеннями 9 і 10 потенціометра, де 10 - максимум. Прибираючи гучність далі, падіння рівня гучності все менш помітно. Природа людського слуху така, що логарифмічні потенціометри звучать як лінійні. Якщо ви часто користуєтеся ручкою гучності, керуючи динамікою звуку, вам потрібен логарифмический потенціометр.

З лінійним потенціометром для отримання того ж результату доведеться досить сильно крутити ручку гучності, потрібен більший хід. Те ж саме у випадку з потенціометрами тони. Логарифмічні звучать більш природно і їх потрібно менше крутити. Деякі сперечаються з цим щодо ручки тону, але в цілому, по крайней мере, начёт ручки гучності думки сходяться. Я рекомендую використовувати логарифмічні потенціометри в гітарі, хоча і ті й інші будуть працювати як треба і нічого вам не зіпсують.

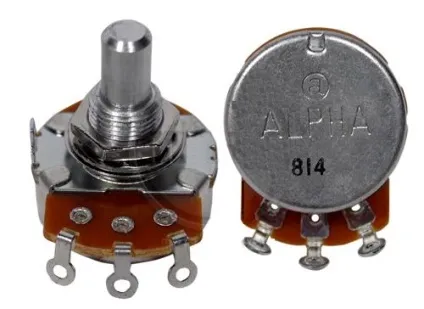

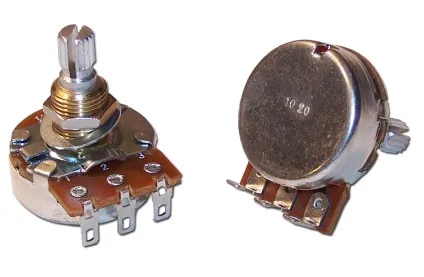

Давайте поглянемо на бренди. Для початку подивіться які потенціометри стоять у вашій гітарі, якщо вони маленькі - їх треба міняти. Повнорозмірні потенціометри звучать краще, більш плавно управляються і служать довше. Дрібні зазвичай використовують, щоб заощадити на виробництві. Різницю ви відразу відчуєте, якщо поставите щось на зразок DiMarzio. Alpha або CTS. Якщо місця в гітарі мало, спробуйте міні-потенціометри CTS, вони працюють досить добре.

Більшість серійних гітар нижнього цінового діапазону комплектуються дерьмовое потенціометрами. Там йде економія на кожній дрібниці, резистори мають розкид по опору в +/- 20%, працюють вони не завжди плавно. Якщо у вас коштує 500 кОм потенціометр, на ділі це може бути 480 або навіть 448. Так що, якщо ви бачите у вашій гітарі якийсь noname китайський - міняйте без розмов. І конденсатори теж міняйте. Звук стане краще. Про звукосниматели ви і самі знаєте.

Потенціометри CTS використовуються в гітарах Fender, а Alpha зазвичай використовуються в гітарному обладнанні. А ось DiMarzio найпростіше купити вУкаіни. Ціни цілком адекватні, потенціометри надійні і працюють як треба.

В цілому звук - штука суб'єктивна. Якщо мене запитають, чи є різниця між потенціометром за 50 доларів і за 10, я скажу «так». Але далеко не всі це можуть почути і відчути, не кажучи вже про те, щоб за це заплатити. Так що якщо ви не сильно заморочуватися тюнінгом вашої гітари, ставте щось стандартне. Особисто я користуюся CTS для гучності і DiMarzio для тону.

Максим Іванов, (с) KOMBIK.COM

% 3Ca + href% 3D% 22http% 3A% 2F% 2Fkombik.com / zhurnal / 101945 /% 22% 3E.0% 9F.0% BE.0% B4.1% 80.0% BE.0% B1.0% BD.0% B5.0% B5. % 3C% 2Fa% 3Esubject = Апгрейд гітари: потенціометри "target =" _ blank "title =" Апгрейд гітари: потенціометри ">

коментарі

Питання - якщо Логарифм на гучності для людського слуху звучить плавніше, то чому тоді більшість виробників за замовчуванням ставлять лінійні на гучність і логарифм на тон. (Ibanez, Jackson, Gibson.) Як на мене логарифм на гучності взагалі не дає контролю над звуком - або голосно, або дуже тихо.

Питання, трохи далекий від теми - як на потенціометр DiMarzio кріпляться ручки, як їх зняти? Мені криворукий майстер поставив ручки зовсім вроздріб - нуль у них не однаково і навіть не як було - а помітив я це тільки на наступний день вдома. Хочу зняти і переставити ручки без перепайки потенціометрів, але стриманий брут форс не допоміг :(
