Анкеровка плит перекриття в цегляних будинках, фото, відео

Анкер - це металеве кріпильний виріб, призначене для з'єднання будівельних конструкцій шляхом вгвинчування або закладення в цегельну, бетонну або кам'яну кладку. Застосовується для будівель будь-яких об'єктів: бань, гаражів, багатоповерхових і приватних будинків, заводів і іншого. Анкеровка плит перекриття виробляється в цегляних, залізобетонних, пінно-, газобетонних будівлях, вона дозволяє зробити їх більш надійними і запобігти передчасному руйнуванню.

Фундаментний болт - міцне кріплення у вигляді прута з різьбленням на кінці. Призначений для звичайних будівель, для будівництва дамб, атомних електростанцій.

Болт молі - гвинт для фіксації основ з малою несучою здатністю.

Кріпильний з'єднання утримується в конструкції 3-ма способами:

1. За допомогою тертя, створюваного через наявність розпору у вигляді металевої цанги або пластикового дюбеля.
2. За допомогою упору. Перебуваючи в різних площинах, переломлений анкер відчуває компенсаційні навантаження. Це принцип роботи фундаментних болтів.
3. За допомогою склеювання. Занурений в моноліт стрижень без праці утримується в конструкції, таким чином, здійснюється анкеровка панелей перекриття між собою.

У будівництві найчастіше використовується комбінація всіх наведених варіантів.

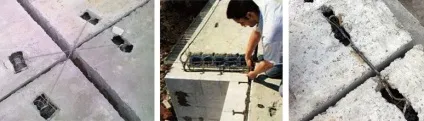

Кріплення стін з плитами і один з одним здійснюється за допомогою стрижнів, скоб і спеціальних металевих пластин. Анкера виготовляють з нержавіючої або оцинкованої сталі. Спочатку встановлюють коробку з плитами перекриттів, потім приступають до зміцнення. Для зовнішніх робіт і в зонах підвищеної вологості застосовують нержавійку.

Слід робити анкеровку кожного поверху перекриття, в тому числі підвалу і горища, щоб будівля могло прослужити довше.

Посилення анкерування залізобетонних плит перекриття в стінах з пінобетону або газобетону дозволяє збільшити їх несучу здатність.

У разі ж обвалення такого будинку під час вибуху, землетрусу у знаходяться в ньому людей буде більше шансів на порятунок, так як поверхи не зможуть швидко скластися один на одного.

Кріплення стін плит

Для зчеплення будівельних елементів знадобляться:

- анкера відповідного розміру;
- обладнання для свердління отворів;
- інструменти, що дозволяють згинати сталеві елементи для додання їм потрібної форми;
цементний розчин.

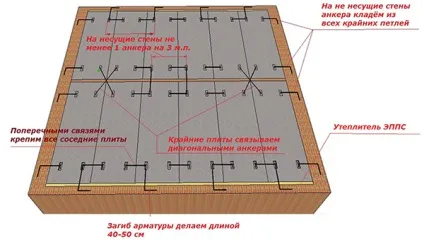

Кожен матеріал має свої особливості і тому монтаж кріплень здійснюється по-різному. Так анкеровка стін плит в цегляному будинку проводиться за допомогою сталевих Г-образних елементів на відстані 3 м одна від одної. Після чого метал акуратно закладається розчином шириною 40 мм для попередження корозії.

Для пристрою отворів під комунікації допускається обпирання плит на суміжні панелі. В цьому випадку використовуються вигнуті стрижні класу А-П діаметром не менше 12 мм. Складові анкери вимагають зварювання.

Для кріплення пустотілих плит до блокам з пінобетону або силікатної цегли використовують анкер МКТ з вуглецевої сталі з внутрішнім різьбленням, який ввинчивают в базовий матеріал. Жорсткість вузлів забезпечується за допомогою тертя. Відстань між ними має бути не менше 6 м. Для забезпечення міцності здійснюючи кладку на пористі матеріали, бажано використовувати анкерний пояс.

Рекомендації щодо зв'язування панелей перекриття

• Всі плити повинні бути в одній площині, перевірка здійснюється за рівнем. Різниця поверхонь не повинна перевищувати 20 мм.
• Класти блоки потрібно так, щоб до зовнішнього краю залишалося достатньо місця для утеплення.
• Тільки після того як всі плити укладені, проводиться їх анкеровка.
• З'єднання панелей між собою здійснюється або за допомогою армопоясу, або шляхом зв'язування або зварювання стирчить з них арматури.
• Під час дощу або снігу проведення робіт повинно бути припинено.
• При свердлінні отворів в плитах слід стежити за тим, щоб арматура не зашкодить.
• Бракований виріб, що не піддається ремонту, використовувати не можна, краще його замінити.
• Перев'язка плит перекриття без вушок (без використання отворів) допускається, якщо створені армопоясу.

Застосовуючи анкер потрібно враховувати несучу здатність конструкції, тобто можливість кріплення пристосування нести навантаження; варто звертати увагу на технічні характеристики матеріалів, міцність бетону, в іншому випадку можливий передчасний знос або деформація кріплень.
