Амплітудна модуляція (amplitude modulation)

У сучасному світі електронна техніка розвивається семимильними кроками. Кожен день з'являється щось нове, і це не тільки невеликі поліпшення вже існуючих моделей, а й результати застосування інноваційних технологій, що дозволяють в рази поліпшити характеристики.

Не відстає від електронної техніки і приладобудівна галузь - адже щоб розробити і випустити на ринок нові пристрої, їх необхідно ретельно протестувати, як на етапі проектування і розробки, так і на етапі виробництва. З'являються нові вимірювальна техніка та нові методи вимірювання, а, отже - нові терміни і поняття.

Для тих, хто часто стикається з незрозумілими скороченнями, абревіатурами і термінами і хотів би глибше розуміти їх значення, і призначена ця рубрика.

Амплітудна модуляція (АМ) є найбільш простим і поширеним способом зміни параметрів носія інформації. При амплітудної модуляції амплітуда гармонічного коливання (несучого сигналу) змінюється за законом зміни переданого інформаційного сигналу. У радіотехніці амплітудну модуляцію застосовують для передачі інформації на відстань в радіомовленні, акустичної локації і ін. Наприклад, в радіомовленні звукові коливання перетворюються в електричний сигнал низької частоти (модулюючий сигнал), який і змінює (модулює) амплітуду сигналу високої (несучої) частоти. У отриманого в результаті модульованого радіосигналу амплітуда змінюється відповідно до силою звукового сигналу.

Основною характеристикою амплітудної модуляції є коефіцієнт амплітудної модуляції або глибина модуляції (modulation depth) - відношення різниці між максимальним і мінімальним значеннями амплітуд модульованого сигналу до суми цих значень, виражене у відсотках.

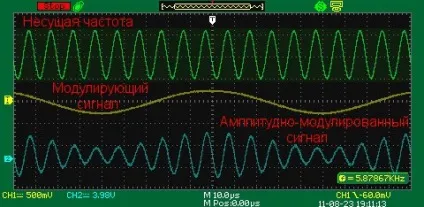

На малюнку нижче наведені тимчасові діаграми несе і модулюючого сигналів, а також результуючого амплітудно-модульованого сигналу. Частота несучого сигналу 100 КГц, частота модулюючого сигналу синусоїдальної форми - 10 КГц, коефіцієнт амплітудної модуляції - 100%.

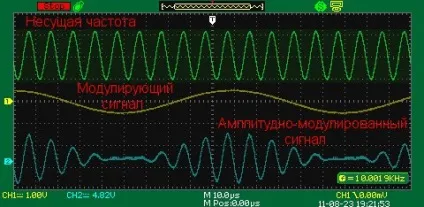

На наступному малюнку наведено тимчасові діаграми тих же сигналів з коефіцієнтом амплітудної модуляції 50%.
