Акустичний вимикач простіше простого, майстер-клас своїми руками

Пару тижнів тому була зібрана світлодіодна панель для кімнатного освітлення і було вирішено зібрати до нього акустичний вимикач і сьогодні я хочу розглянути мабуть найпростішу схему акустичного вимикача.

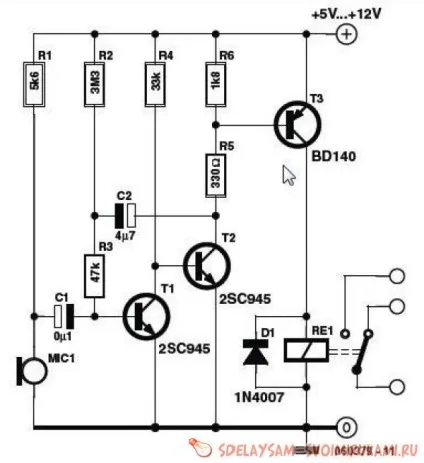

Схема була знайдена на одному з буржуйських сайтів і незначним чином перероблена. Пристрій дозволяє бавовною включати і вимикати ланцюга харчування. Я маю намір його використовувати для включення світла. Пристрій досить чутливе завдяки дворазовому підсилювача на малопотужних транзисторах. На бавовна реагує на відстані в 5 метрів від мікрофона. Всі деталі були замінені на вітчизняні.

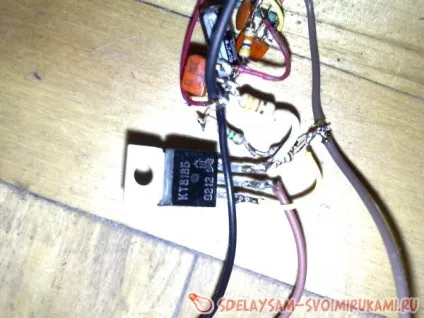

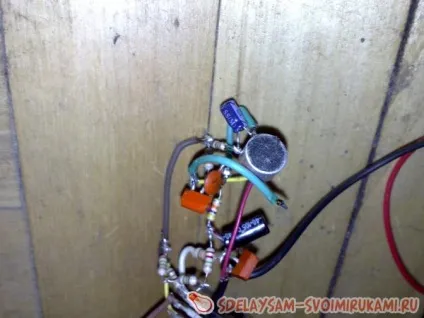

У мікрофонному підсилювачі використані вітчизняні транзистори серії кт 315 з будь-якою літерою або індексом. В остаточному каскаді застосований потужний транзисторний ключ на біполярному транзисторі серії кт 818, всі інші деталі як в оригінальній схемі. З ланцюга можна виключити реле і на його місце підключити навантаження, але це лише в тих випадках. коли потрібно управляти навантаженнями з харчуванням до 12 вольт, якщо потрібно управляти навантаженнями з живленням від мережі, тут вже без реле не обійтися. У момент бавовни мікрофон приймає хвилю, і як сигнал подається на підсилювач потужності, які по черзі підсилюють отриманий від мікрофона сигнал. Посилений сигнал надходить на базу ключа, його величина достатня для спрацьовування транзистора, і в цей момент відкривається перехід транзистора і проводить струм, який живить підключене навантаження або реле.

При складанні дотримуйтесь номінали деталей, навіть незначний ухил може привести до ненормальною роботі вимикача. Пристрій реагує не тільки на хлопки, а й на низькочастотні шуми (потужні баси і т, п).

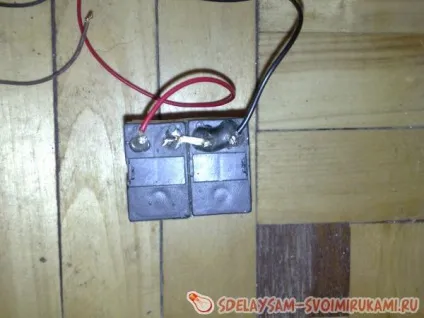

Діапазон напруг живлення від 4 - х до 16 вольт, живіть тільки від стабілізованих джерел постійного напруження і не в якому разі не використовуйте імпульсні джерела живлення, з ними пристрій не запрацює!

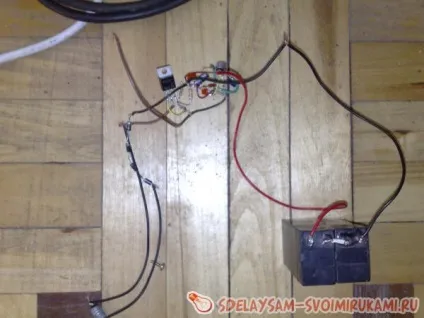

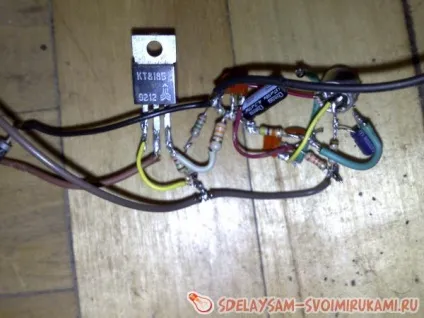

Для пробної версії пристрій було виконано навісним монтажем, потім буде перенесена на плату, головне, що все працює без відмов.
