Активний блискавкоприймач - дока монтажу
активна блискавкозахист
Активна блискавкозахист - це рішення в області систем зовнішнього блискавкозахисту, що з'явилося в кінці 90-х років 20-го століття. Активна блискавкозахист (активний блискавкоприймач) забезпечує ряд преімушеств в порівнянні з традиційними засобами, наприклад, такими як близкавковловлюючі мережу, металевий близкавковловлюючі стрижень, близкавковловлюючі трос. Для того, щоб зрозуміти принцип дії активна блискавкозахист, нижче наведені деякі основи теорії блискавки і систем захисту від блискавок.
явище блискавки
Блискавка - це розряд атмосферної електрики на землю внаслідок зростання напруженості в повітрі. Розряд відбувається не миттєво, а починає розвиватися зверху, з хмари (так званий низхідний лідер або стример), і в певний момент часу йому назустріч стартує висхідний лідер. У момент їх зустрічі відбувається головний розряд. Він і несе основну небезпеку при попадання блискавки в будь-які значимі об'єкти. Характеризується головний розряд наступними основними параметрами: сила струму, форма імпульсу струму, тривалість імпульсу. Відповідно, чим вище всі ці параметри, тим небезпечніше розряд.
системи блискавкозахисту
Систему захисту від блискавок можна умовно поділити на дві складові: зовнішню і внутрішню.
Внутрішній блискавкозахист
Мета внутрішньої системи - обмежити імпульсні перенапруги, які виникають внаслідок прямих і непрямих влучень блискавки і можуть завдати шкоди електроустаткування. Внутрішній блискавкозахист представлена пристроями захисту від імпульсних перенапруг (ПЗІП), які встановлюються в вступних щитах. Основну концепцію внутрішнього блискавкозахисту можна виразити таким чином: УЗИП обмежують рівень напрженія на електрооборудовнаіі на безпечному рівні.
Зовнішній блискавкозахист
Мета зовнішнього блискавкозахисту - вловити блискавку і відвести її ток в землю, тобто не дати головному розряду вразити, що захищається. Система зовнішнього блискавкозахисту складається з декількох елементів. По-перше, молниеприемник (стрижень, який встановлюється вище захищається), який уловлює блискавку. Традиційний молниеприемник має якусь, приблизно конічну область захисту. Після потрапляння блискавка «йде» в землю по струмовідводів, які представляють собою сталеві, мідні або алюмінієві провідники. Струмовідводи з'єднані з системою заземлення, за допомогою якої енергія блискавки безпечно розсіюється в землі. Таким чином забезпечується захист об'єкта.
активна блискавкозахист
Відмінність активного блискавкозахисту полягає в наявності активного блискавкоприймача. Його принцип дії заснований на генерації високовольтних імпульсів на кінці молниеприемника за допомогою вбудованого електронного пристрою. Це дозволяє, випереджаючи формування «природного» лідера, формувати «штучний» лідер, який, швидко поширюючись, захоплює блискавку на більшій відстані і направляє її на землю. Отже, збільшується область захисту. Класифікуються активні молніепріемнікі по виграшу за часом в освіті зустрічного лідера. Даний параметр був перевірений в лабораторних випробуваннях, дійсно підтверджуючи велику зону захисту.
автономність
Під час грози напруженість електричного підлогу в повітрі зростає до 10-20 кВ / м. Як тільки величина напруженості перевищує значення, відповідне до ризику утворення блискавки, молниеприемник активується, «відчуваючи» наближення грози. Заряджаючись від зовнішнього електричного поля, він отримує енергію, достатню для випромінювання високовольтних імпульсів, що створюють висхідний лідер. Таким чином, активний блискавкоприймач не вимагає додаткових джерел живлення.
переваги
З огляду на більшої області захисту число активних молниеприемников на об'єкт в кілька разів менше в порівнянні числом традиційних молниеприемников. Звідси випливають два переваги по відношенню до традиційних систем захисту від блискавок.
Економічний ефект
Застосування активного блискавкозахисту дозволяє отримати значну економію, так як при меншій кількості молниеприемников потрібна менша кількість струмовідводів. Таким чином, незважаючи на досить високу вартість самих активних молниеприемников, за рахунок економії на матеріалах токоотводов досягається економія на системі блискавкозахисту в цілому. Сюди ж можна віднести і зростаючу простоту монтажу.
Менше втручання в естетичний вигляд об'єкта
Дана перевага особливо актуально при використанні активного блискавкозахисту в галузі цивільного будівництва (зокрема, на котеджах), де в наше століття дизайну власник нерухомості пред'являє найвищі вимоги до зовнішнього вигляду будівлі. Перевага об'яняется просто: менше число молниеприемников і струмовідводів - менше порушення естетики об'єкта.
На даний момент застосування систем активного блискавкозахисту регламентується наступними нормативними документами:
NF C 17-102 (Франція)
IMRA 2426 (Аргентина)
MKS N.B4 810 (Македонія)
NP 4426 (Португалія)
JUS N.B4.810 (Сербія)
STN 34 тисячі триста дев'яносто одна (Словаччина)
UNE 21186 (Іспанія)
Виробники
Активна блискавкозахист була винайдена у Франції, і, як наслідок, основне число виробників відбуваються з цієї країни: Duval-Messien, Indelec. Крім цього на українському ринку представлено активну блискавкозахист Galmar, Forend, Schritec, КНГ, компанія АББ представила своє рішення в області активна блискавкозахист: дві лінійки моніепріеніков Pulsar і OPR.

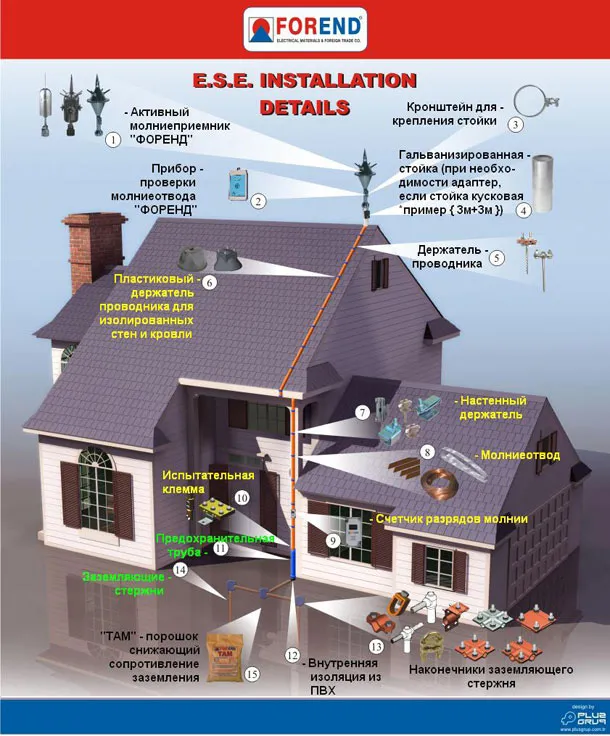

Системи активного блискавкозахисту Forend.
Системи активного блискавкозахисту Forend з Туреччини.
Переваги активного блискавкозахисту Forent:
- - 100% -ва захист об'єктів (будівель, споруд, обладнання);
- - відведення розрядів блискавки за рахунок іонізації навколишнього повітряного простору;
- - радіус дії одного громовідводу - до 107 м;
- - якість, гарантія, надійність громовідводів Forend;
- - економічна доцільність і простота установки систем Forend;
- - відсутність необхідності в обслуговуванні в процесі експлуатації;
- - термін служби - 25 років;
- - не вимагає зварювання;
- - зберігає цілісність покрівлі, не вимагає втручання в конструкцію;
- - не створює проблем при збиранні і таненні снігу на покрівлі /
Довгі роки для блискавкозахисту використовувалися традиційні стрижневі й тросові молніепріемнікі.
Активна блискавкозахист ForEnd.
Останнім часом все більшу популярність завойовують так звані активні молніепріемнікі, які не просто приймають удар блискавки на себе, але і відводять її від об'єкта, що захищається. Ми пропонуємо Вам ознайомитися з принципом дії активного блискавкоприймача «FOREND».
Його робота здійснюється за рахунок різниці потенціалів, що утворюються між грозовою хмарою і поверхнею землі.
У той момент, коли напруженість електричного поля досягає критичного значення, від блискавкоприймача виходить випереджаюче розряд в бік блискавки, і, при виникненні блискавки над захищається територією, вона обов'язково буде спіймана молніепріемніком і відведена в землю. Тим самим забезпечується захист будівель, об'єктів і споруд. До переваг активного блискавкоприймача відноситься підвищена надійність захисту.
Радіус захисту активного блискавкоприймача, що досягає 107 м, перевищує радіус захисту одностержневого / тросового молниеприемника і радіус захисту близкавковловлюючі сітки, завдяки використанню попереджувальних розрядів. Зона захисту громовідводу має більш вдалу площа захисту і дозволяє закрити до 36 тис. Кв. м з більшою надійністю, до 107 м, ніж інші види блискавковідводів. При необхідності захисту будівлі більшої площі можна використовувати 2-3 молниеприемника і такі, що додаються до них пристрої заземлення.
Активна блискавкозахист ForEnd.
Ще одна перевага активного блискавкоприймача - економічність. Альтернатива застосування активного блискавкоприймача для захисту великих приміщень - використання методу блискавкозахисної сітки. Вибір на користь сітки означає необхідність укладати металеву сітку і робити спуски з заземлювачами, що у багато разів збільшує витрату металу, ускладнює конструкцію і знижує надійність системи. До того ж застосування блискавкозахисної сітки не виключає ймовірності її обриву, наслідком чого стає порушення контуру заземлення.
Активний блискавкоприймач «FOREND» захищений від атмосферного впливу, простий в установці. Заземлення для активного блискавкоприймача просто у виготовленні і знімає необхідність викопувати траншеї по периметру будівлі і укладати заземлювачі, що обов'язково в разі застосування пасивних молниеприемников.
Надійність активного блискавкоприймача «FOREND» підтверджена актами випробувань в лабораторіях «ВЕТ» (Німеччина) і в Румунському національному інституті досліджень, розвитку і тестування електричної інженерії ICMET, а також схвалена до застосування Федеральною службою з екологічного, технологічного і атомного нагляду «Ростехнагляд».
Системи активного блискавкозахисту Duval-Messien.
Активний блискавковідвід Satelit ™ + G2.
Активний блискавковідвід Satelit ™ + G2, друге покоління активних блискавкоприймач "Satelit + G", пропонує еміттірованіе раннього стримера (ESE), оптимізовані електричні ланцюги і використовувати специфічні компоненти, розроблені кращими інженерами, поліпшена виступу імпульсного потенціалу іонізації, яких ефективність і надійність підтверджені тестами відповідності NFC 17-102 стандарт незалежними лабораторіями у Франції і за кордоном. Використання професійних, і простого використання, є тестер для Satelit ™ + G2 яких перевірка справності функціонування інструменту своєї близькості. СЕРТИФІКОВАНІ продукція Satelit ™ + G2 була перевірена в тест-центрі Bazet (Франція), завірені COFRAC, за сприяння та під контроль Lloyd's register, а також високовольтної лабораторії Пекін (Китай). Тести, виконані відповідно до NFC 17-102 стандарти підтвердити Satelit ™ + G2 виступу.
Активний блискавковідвід Satelit ™ + G3.
Основне завдання, що виконується Satelit3, - швидкий прийом розряду, тобто ранній емітер стримера (ESE).
Пасивні системи блискавкозахисту чекають, коли в них вдарить блискавка. Активна система виявляє її можливість заздалегідь і не допускає розряд не через блискавковідвід - примушує розряду пройти через блискавковідвід. Satelit3 - це верх досконалості активних систем. Система на базі Satelit3 активно спостерігає за процесом, активно в нього втручається і активно захищає доручену об'єкт. Наявність керованого заряду великого потенціалу протилежної полярності дозволяє отримати розряд на громовідвід значно раніше і значно зменшити ймовірність розряду блискавки по які потрібного для Вас шляху. який і може привести до неприємних, а Потро і дуже страшних наслідків.
За порівнянні з іншим системами активного блискавкозахисту SATELIT 3 має переваги:
- внутрішньо збудження високої напруги на голці громовідводу відбувається безпосередньо на початку процесу молніеобразованія,
- гнучкі фотоелементи та батареї для підзарядки власного акумулятора харчування забезпечують повну автономність SATELIT 3 від зовнішніх джерел живлення
- система виявлення зміни електростатичного поля і визначення полярності. Основний принцип блискавкозахисту - захопити блискавку і розрядити заряд на землю по заданому вами шляху. Тому важливо заздалегідь визначити полярність (позитивна чи негативна) виникає електричного поля перехідних і визначити характер потенціалу для захоплення блискавки, активувати внутрішні електронні пристрої для заряду голки громовідводу.
Працює блискавковідвід наступним чином:
(1) нормальний стан:
три гнучкі легкі батареї, розташовані на корпусі, постійно підживлюють внутрішню акумуляторну Ni-MH батарею (максимальна напруга заряду 7.2 V), фотоелементи, контролер і датчик напруженості і полярності електричного поля живляться від цієї батареї. Діагностичний пульт TELETST 3 отримує дані про нормальний стан.
(2) початок процесу:
при виникненні спалахів або підвищенні напруженості електричного поля фотоелектричні датчики блискавок і датчики атмосферного електричного поля, збуджують ланцюг контролю полярності (негативна або положітельноя полярність). Контролер, який отримав інформацію про ймовірність блискавки, напруженості поля і його полярності збуджує перетворювач високої напруги. Перетворювач заряджає кінчик голки громовідводу до потенціалу 35
45KV. Що призводить до високої іонізації повітря навколо кінця громовідводу.
(3) спалах і розряд блискавки через молніеовод:
під час удару блискавки в блискавковідвід, на самому початку спалаху, припиняються операції (2). Переважна більшість блискавок в радіусі захисту захоплюються на голку і переводяться в землю. Внутрішні елементи не пов'язані із заземленням, тому не будуть вражені блискавкою і виведені з ладу.
Якщо знову з'являються грозові хмари і збільшиться електростатичне поле, система спрацює знову, як описано вище.

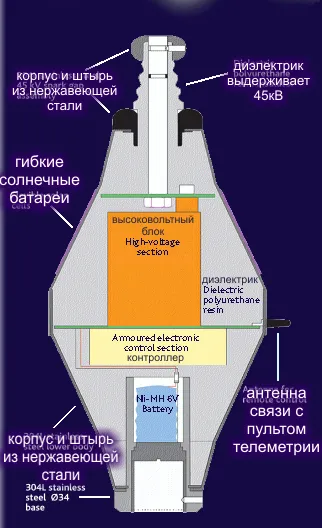

Голка, корпус і гніздо розряду виконані з нержавіючої сталі. У конструкції використовується нержавіюча сталь одного виду марки 304 L для виключення виникнення напруги всередині конструкції між різними металами.
Компоненти електронної схеми управління розміщені всередині корпусу. Компоненти захищені від впливу навколишнього середовища і старіння найкращим способом за сучасною технологією. З метою забезпечення надійності громовідводу застосовані сонячні батареї і фотоелементи, які зазвичай застосовуються в космічній промисловості. Високонадійний акумулятор може, тим не менш, легко замінений. Високий ступінь захисту від впливу пилу, агресивних опадів і перепадів температур теплоізоляція забезпечують тривалий термін служби без збоїв. Конструкція обладнання забезпечує захист від будь-яких кліматичних впливів. Його можна використовувати як в тропіках, де постійно дуже висока вологість, так і в умовах різко континентального клімату - в Сибіру або в пустелях з величезними добовими перепадами температур.
