Активні монітори ближнього поля Event Project Studio 6

Цей огляд присвячений активних моніторів ближнього поля. Для широкого кола Новомосковсктелей пояснюємо, що в даному контексті термін «монітор» (від англійського, monitor - контрольний пристрій) - клас високоякісних акустичних систем, призначених для прослуховування музичного матеріалу в процесі студійної роботи над музикою. Монітори ближнього поля - невід'ємна частина будь-якої серйозної звукової студії, від домашньої до професійної. Велика частина роботи з матеріалом - від творчих пошуків з тембрами інструментів до відома і мастерингу - виробляється саме з використанням таких пристроїв. Найбільше поширені активні монітори, тобто вже містять зовні або всередині себе підсилювальну частина.

Можливості сучасного персонального комп'ютера і музичного програмного забезпечення дозволяють сьогодні з мінімальними витратами організувати невелику повноцінну музичну студію. Фраза заяложена, але реально така можливість з'явилася відносно недавно. Тоді, коли професійні звукові карти з якісними перетворювачами і підтримкою професійних інтерфейсів опустилися за вартістю на один рівень з дорогими мультимедійними картами. Якісні програмні синтезатори - Gigastudio, Reason, а також многодорожечной секвенсори з підтримкою формату даних 24/96 і мінімальною затримкою (latency) дозволяють сьогодні досягти дійсно професійного звучання. Була б тільки голова і росли б з потрібного місця руки.

Однак при всіх благах прогресу без якісної контрольної акустики, чи то пак без активних моніторів, неможливо домогтися гарних результатів. На жаль, наявна у багатьох звичайна Hi-Fi / Нi-End апаратура не володіє для цього необхідними властивостями. Спробуємо сформулювати їх для студійних моніторів:

• достовірний, а не приємний звук (понад-рівна АЧХ без «приємного» хіфішного випинання низьких і високих частот);
• досить висока потужність при невеликих габаритах;
• усунення впливу акустичної обстановки в задній зоні (розташування фазоінверторів тільки на передній панелі);
• підігнані в промислових умовах підсилювальний і відтворює тракти (вбудований, або розташований в окремому корпусі підсилювач, активна фільтрація, bi-wiring, bi-amping);
• можливість роботи входів при балансному підключенні, професійні роз'єми на вході (XLR, TRS);
• екрановані магнітні системи динамічних головок.

Якщо з першими пунктами списку ще можна якось посперечатися, то останні два виключають використання звичайної, хай навіть високоякісної, акустики для студійних цілей. У той же час, звичайна Hi-Fi / Hi-End апаратура випускається спеціально для різного аудіофільских шаманства і дизайнерського оформлення кімнати, так що монітори в зворотну сторону також не підходять. Головні забави аудиофилов - межблочний і акустичний кабелі - відсутні як клас, та й зовнішній вигляд моніторів не радує наявністю красивих пилоуловлювальні сіток і лакованих корпусів зі шпоном з червоного дерева. )

Всупереч дозвільних домислів серед новаторському налаштованих Новомосковсктелей, чіткість і правдивість звучання студійних моніторів доводиться до смаку не дуже великому числу людей. Як сказав один фахівець: «У мене таке враження, що єдине, що ці монітори можуть добре робити - це показувати відмінні результати в тестах. Будь-яка музика на них звучить просто бридко ». І це думка дуже показово. Однак без подібних пристроїв, відразу ж випинатися всі недоліки звучання назовні, музичну роботу можна вважати ущербної або навіть нездійсненною.

Перейдемо до об'єкту нашого дослідження, моніторів Project Studio 6. Їх виробник, Event Electronics, може бути не дуже знайомий нашим Новомосковсктелям. Ця компанія розташовується в Санта-Барбарі, Каліфорнія. Її організували засновники і провідні фахівці зі знаменитої Alesis. Лінійку моніторів Event розробляв в тому числі і Френк Келлі (Frank Kelly), дизайнер дуже популярних в минулому моделей Alesis Monitor One і Monitor Two.

Назва тестованої моделі - Project Studio - вказує на те, що ця акустика призначена для використання в домашніх і бюджетних звукових студіях. При цьому весь модельний ряд моніторів Event, від PS5 до 20/20 bas, виглядає серйозно і розрахований на професійне застосування. Про це свідчить відсутність реверансів в бік напів-профі і мультимедіа, на кшталт наявності в моніторах VideoLogic (див. Статтю Sirocco Pro від фірми VideoLogic) регуляторів гучності і тембру.

Загальні дані

Як це часто буває зі студійною акустикою, кожна колонка поставляється окремо і не залежить від іншої, тобто ліва і права колонки повністю взаємозамінні. До кожної АС додається інструкція англійською мовою і окремий стандартний шнур електроживлення із заземленням.

Подивимося на заявлені характеристики Event PS6:

10 кг (кожна колонка)

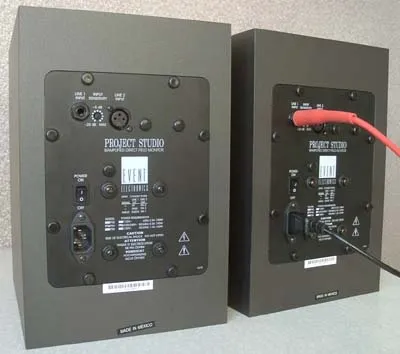

Після розпакування моніторів увагу відразу зупиняється на акуратно зроблених корпусах колонок і їх функціональному дизайні. Напис «Made in Mexico» вселяє довіру до якості виготовлення АС. Колонки мають магнітне екранування. Це дозволяє розмістити їх поруч з монітором комп'ютера, що ми і зробили. Взагалі, монітори ближнього поля призначені для установки на невеликій (1-2 м) відстані від точки прослуховування. При цьому, як буде показано далі, велике значення має положення АС щодо слухача. Справа в тому, що всі АС мають певні діаграмами спрямованості, т. е. їх частотна характеристика неоднакова в різних точках прослуховування. Крім того, ширина рознесення лівої і правої колонок визначає ширину стереопанорами. Тому установці колонок ми присвятили окремий розділ статті.

До кожної АС додається окремий стандартний (такий же, що йде від системного блоку комп'ютера), кабель живлення, тому необхідно заздалегідь подбати про наявність неподалік вільних розеток.

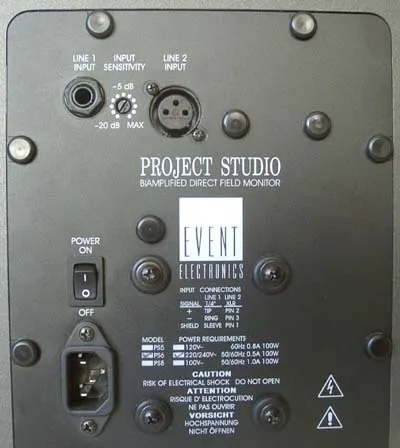

Що стосується підключення джерела звуку, то тут користувачеві надається широкий вибір роз'ємів: XLR і 1/4 '-джек розпаяні паралельно. Допускається як балансное, так і небалансні підключення джерела звуку.

Для тестування використовувалася звукова карта EgoSys WaveTerminal 2496, яка припускає роботу в балансному режимі, тому був обраний балансний варіант підключення. Регулятор чутливості був встановлений на мінімум, т. к. звукова карта забезпечує достатній рівень сигналу для розкачки колонок навіть при цьому положенні регулятора.

Вибір положення колонок в просторі

У керівництві до АС зазначено, що найкращі звукові характеристики досягаються при наступному положенні колонок: АС повинні утворювати рівносторонній трикутник з точкою прослуховування, причому осі динаміків повинні бути спрямовані на точку прослуховування. Як випливає з наших тестів (див. Розділ «Тестування»), найбільш рівна частотна характеристика досягається саме на осі динаміків. Саме тому осі динаміків повинні сходитися в точці прослуховування.

Відстані від обох АС до точки прослуховування повинні бути рівні, інакше звук з однієї АС прийде до вуха раніше, ніж з іншої, і виникнуть фазові спотворення. Та й звук з більш близької колонки буде голосніше. При цьому джерела, які були в середині стереопанорами, змістяться в сторону більш близькою колонки.

Ширина рознесення лівої і правої АС в просторі визначає ширину стереопанорами. Якщо слухач бачить колонки під кутом 60. то стереопанорама вірна. Якщо кут більше, то стереопанорама розширена, якщо менше - то звужена.

Оскільки нашою метою було отримання найбільш чесного і правильного звуку, то ми намагалися максимально дотримуватися правил установки АС. Зокрема, довелося підкласти під них стопку книг, щоб динаміки були на рівні вух, і відсунути їх від подалі стіни. Хоч в інструкції і написано, що висновок фазоінверторів на передню панель дозволяє ставити АС безпосередньо поруч зі стіною, наступні тести показали деяке погіршення частотної характеристики в районі середніх частот при наближенні АС до стіни.

Як буде видно з наступних тестів, положення слухача щодо АС сильно впливає на частотну характеристику (особливо в області високих частот). Також великий вплив на АЧХ надає акустика приміщення, в якому встановлено АС.

тестування

Тепер наведемо частотні характеристики АС, виміряні розробленої нами програмою RMAA Acoustics Testing Edition v.3.2 (audio.rightmark.org). У всіх вимірах ми використовували всенаправленний вимірювальний мікрофон Behringer ECM8000, який знаходився в площині, що проходить через осі динаміків. Для передачі сигналу від звукової карти до моніторів використовувався кабель Proel O.F.C. noiseless microphone cable з позоложеннимі джек на кінцях.

Для вимірювання АЧХ акустики зазвичай використовується спеціальна акустично заглушена камера, в якій гасяться звукові відбиття від стін і стоячі хвилі. Таким чином виходить паспортна частотна характеристика колонки. Однак експлуатуються колонки в реальних умовах. Цікаво було б подивитися, як від цього змінюється АЧХ. Подивимося кілька варіантів частотної характеристики, отриманих при різних положеннях вимірювального мікрофона.

Спочатку наведемо АЧХ, отриману в звичайної (НЕ заглушеній) кімнаті на відстані 1 метра від АС:

Загальна АЧХ в незаглушенной кімнаті, відстань 1 м

Як видно з графіка, на низьких і середніх частотах спостерігається значна нерівномірність АЧХ, обумовлена ​​відбитками звуку від стін кімнати.

У наступному тесті мікрофон знаходився приблизно в 20 см від НЧ динаміка поблизу його осі (природно, при цьому ми віддалилися від осі ВЧ динаміка). Ось отримана АЧХ:

Ця АЧХ підтверджує, що насправді НЧ динамік видає рівний бас, і в інших тестах ми не отримали такі хороші результати через перевідбиттів звуку усередині приміщення.

У наступному тесті мікрофон був розташований поблизу осі ВЧ динаміка на відстані близько 1 м. Отримана АЧХ підтвердила широкий діапазон ВЧ динаміка:

АЧХ поблизу осі ВЧ динаміка, відстань 1 м, незаглушенная кімната

Висновки такі, що для отримання рівної АЧХ у всьому діапазоні частот необхідно розміщувати PS6 в спеціальним чином підготовленої кімнаті. Зазвичай заглушають підлогу і протилежну по відношенню до моніторів стіну, щоб максимально ефективно усунути переотражения. Изрезанность середніх частот можна істотно зменшити, розмістивши АС на відстані принаймні 50 см від стін. А изрезанность нижніх частот можна зменшити, наблизивши точку прослуховування до самих колонок. Останній приводиться приклад АЧХ знятий на відстані близько 30 см від передньої стінки АС між осями НЧ і ВЧ динаміків. Хоча настільки маленьке відстань і незручно для повсякденної роботи, даний приклад ілюструє способи зменшення порізаності АЧХ в незаглушенной кімнаті:

Загальна АЧХ в незаглушенной кімнаті, відстань 30 см

Як і більшість АС, система PS-6 володіє вираженою діаграмою спрямованості на високих частотах. Це означає, що частотна характеристика АС залежить від положення слухача щодо АС. Найбільш рівна частотна характеристика досягається на осі динаміків. При відхиленні від осі ВЧ динаміка помітно істотне зниження амплітуди частот вище 10 кГц. На наступних трьох спектрограмах наведені частотні характеристики PS-6 при різних кутах горизонтального відхилення від осі динаміків (0 °, 30 ° і 60 °).

АЧХ на осі динаміків (найкраща позиція для прослуховування)

АЧХ під кутом 30 ° до осі динаміків (горизонтальне відхилення)

АЧХ під кутом 60 ° до осі динаміків (горизонтальне відхилення)

На закінчення хотілося б ще раз підкреслити, що не потрібно абсолютизувати АЧХ колонок. Це не якесь жорстко фіксоване їх властивість. У реальному житті - це завжди характеристика системи «колонка-приміщення».

прослуховування

АС була підключена до звукової карти EgoSys WaveTerminal 2496 з кодеком AKM AK4524. Тестування проводилося переважно в режимі 44100 Гц.

Відразу приємно порадувало, що при роботі АС шум самих підсилювачів практично не чути (його можна розрізнити, якщо піднести вухо до ВЧ динаміку). При відтворенні музики не було помічено ніяких істотних недоліків.

Низькі частоти глибокі (до 45 Гц) і досить рівні, чого від колонок такого класу важко очікувати. Відзначимо, що на рівність частотної характеристики в області низьких (і частково - середніх) частот істотно впливає акустичне оформлення приміщення, в якому встановлено АС. Для більшості кімнат без спеціального акустичного оформлення рівну на нижніх частотах АЧХ можна отримати лише в безпосередній близькості від низькочастотного динаміка (в межах 20 см).

Середні частоти залежать від положення АС щодо стін кімнати, але при достатньому видаленні від них (50 см) АЧХ стає гладкою.

Верхи звучать дуже рівно, що підтверджується частотної характеристикою. Відзначимо, що при великій відстані точки прослуховування від осі ВЧ динаміка відбувається завал верхній частині чутного діапазону (вище 12 кГц), але це цілком звичайне явище. Тому для вірного частотного балансу важливо, щоб слухач знаходився на осі динаміків.

Event Project Studio 6 - система, що володіє дуже рівної частотної характеристикою в усьому чутному діапазоні частот. Однак для розкриття всіх її можливостей на практиці необхідно ретельно продумати розташування колонок і акустичне оформлення приміщення.

Активні студійні монітори Event PS6 забезпечують якісне звучання при невеликому розмірі і добре підходять для бюджетних студій звукозапису, а також для любителів правильного звуку в домашніх умовах.

• висока якість звуку, рівна частотна характеристика, детальне і правильне звучання;
• якісні активні студійні монітори за порівняно невеликі гроші;
• зручність підключення, великий вибір вхідних роз'ємів.

• для досягнення заявлених характеристик необхідна установка в акустично заглушене приміщення (саме по собі це не є недоліком, так як властиво всім АС, але це може зрадити сподівання користувачів про отримання ідеального звуку в домашніх умовах).
