Абиссинский забивний колодязь своїми руками - креслення, пристрій та збирання, своїми руками - як

Такий пристрій трубчастого абиссинского колодязя в нагоді тим, хто бажає здобути воду на дачі з глибини 8-9 метрів (це звичайна глибина залягання води на більшій частині дільниць). Пристрій, збірка і забивання абиссинского колодязя не складне як Ви побачите нижче.

Збірка абиссинского колодязя своїми руками

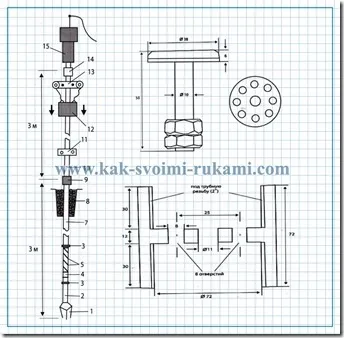

Він виготовляється з доступних матеріалів і може бути встановлений за участю двох-трьох чоловік без особливих труднощів за все за один день. Пристрій колодязя зображено на малюнку внизу.

Для забивання колодязя необхідні наступні матеріали:

• списоподібний наконечник (1);
• 2-3 труби діаметром 2 "і довжиною від 2,5 м до 3 м (7) і (10) - загальна довжина залежить від глибини забивання колодязя;
• 2 муфти (9) і (14) - одна з них, верхня, з зворотним клапаном;
• дріт діаметром 5-6 мм;
• мелкоячеистая сітка 100 × 25 см;
• 2 блоки;
• сталеві смуги для хомутів;
• болти з гайками для їх кріплення;
• баба (болванка) масою 20-30 кг.

На одному кінці першої труби нарізається різьба під муфту, до іншого кінця приварюється списоподібний наконечник, а на відстані близько 0,5 м від нього свердлимо не менше 20 отворів діаметром 4-5 мм (загальна площа отворів повинна в 2-3 рази перевищувати площу поперечного перетину труби).

На трубу наметовому дріт (5) з зазором між витками 6-8 мм і закріплюємо її хомутами або зварюванням в декількох місцях по довжині. Потім на дріт накладаємо сітку (4) і також закріплюємо її хомутами.

По обох кінцях отриманого фільтра приварюють по одному кільцю, щоб оберегти його від стягування при забиванні в грунт і при вилученні його для перенесення в інше місце.

Водоприймальна частина внизу, під фільтром, повинна мати глухий резервуар, в якому будуть збиратися пісок і мул, що пройшли через фільтр і які в подальшому винесуть потоком води на поверхню при відкачці або осядуть в відстійнику (2).

На протилежному від копьевидного наконечника кінці труби на відстані 0,5-1 м один від одного за допомогою болтів з гайками кріпляться два хомута: нижній (11) - під-бабок і верхній - з двома блоками (13), а між ними поміщають вантаж - болванку, бабу (12), до проушинам якої кріплять мотузки і перекидають через блоки.

Забивання абиссинского колодязя

Зібравши таким чином першу частину системи, приступаємо до забивання. Встановлюємо нижній кінець труби з наконечником в яму (8), попередньо викопану на обраному для колодязя місці (60x60x80 см), засипаємо щебенем, гравієм і т.п. і утрамбовуємо. Одна людина утримує вертикально трубу, а два його помічника рівномірно піднімають за мотузки ковзаючу по трубі бабу вгору, до верхнього хомута, і по команді різко опускають її. Баба, падаючи вниз, вдаряє по нижньому хомута (подбабку), заглиблювати трубу в грунт.

Забивши першу частину труби на 2-2,5 м, хомути переставляємо на другу трубу, яка за допомогою сполучної муфти нагвинчується на першу. Процес повторюємо до тих пір, поки фільтр не досягне водоносного шару, а рівень води в трубі підніметься на 0,5 м вище верхнього краю фільтра (для перевірки в трубу на шнурі різко опускають грузик - при цьому почується сплеск або бавовна).

На цьому забивання труби припиняємо, воду відкачуємо до повного освітлення. Колодязь готовий!

До верхнього кінця труби (тепер уже системи) нагвинчуємо муфту зі зворотним клапаном, а до неї - патрубок, на який приварюють (15) гільзу-циліндр (склянка) з поршнем і ручкою для підкачування води в резервуар, а також розподільну арматуру для поливу і господарських потреб. Для відкачування води з свердловини використовуємо водяні електронасоси.

Бажаю успіхів у роботі!

Абиссинский колодязь отримав свою назву від країни (нині Ефіопії), де вперше був застосований англійською експедицією в XIX в. Незабаром ці колодязі стали відомі в Європі. Використовувалися вони і вУкаіни. Наприклад, на дачі художника І. Ю. Рєпіна «Пенати» такий колодязь був встановлений в саду - сусіди ходили до нього за водою.

Абиссинский колодязь (трубчастий, забивний) - креслення
