Абиссинский колодязь буріння своїми руками, технологія і пристрій джерела води, як зробити і

Проблема постійної наявності чистої питної води в своєму будинку або на дачі - одна з найбільш нагальних. Кожному власнику приватної нерухомості хотілося б вирішити її швидко і з найменшими витратами. Пристрій абиссинского колодязя - одне з найпростіших і економічних рішень в питаннях автономного водопостачання. Винайшли його ще в 19 столітті, і до цих пір цей спосіб видобутку води популярний.

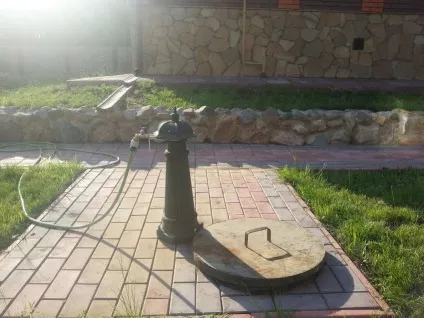

Пристрій і принцип роботи абиссинского колодязя

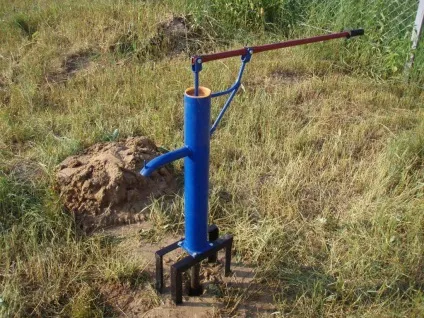

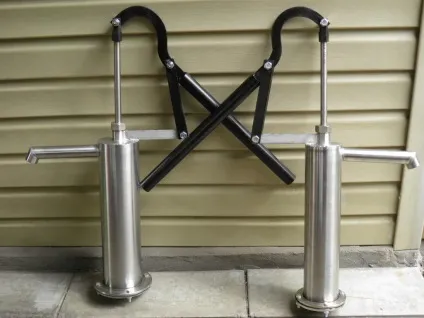

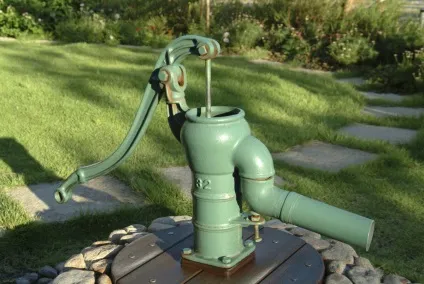

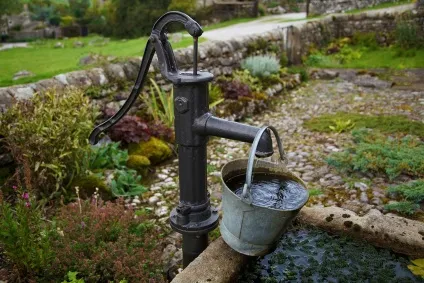

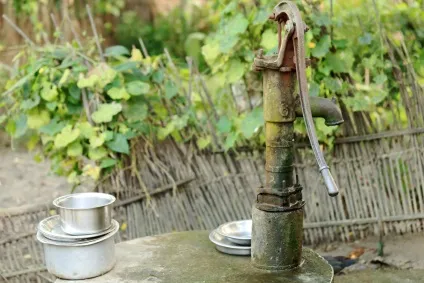

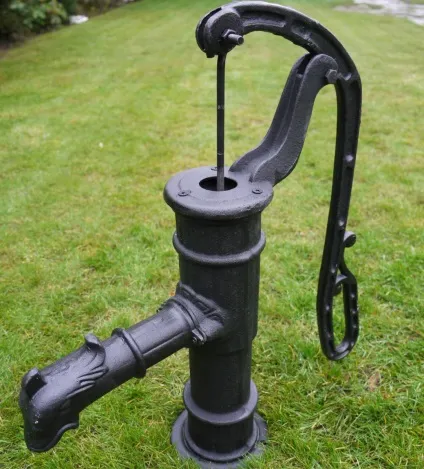

Конструктивно він являє собою залізну трубку, зібрану з відрізків і з'єднаних між собою за допомогою муфт. На кінці нижньої трубки приварюється сітчастий фільтр і гострий металевий наконечник, який називають голкою. Для викачування води в конструкції передбачений ручний насос, що працює за принципом вакууму. Для того, щоб колодязем можна було користуватися цілий рік, верхню частину його утеплюють. Невеликі розміри пристрою дозволяють встановлювати його прямо в будинку. В такому випадку утеплення може не знадобитися.

На відміну від звичайної свердловини, цей тип водозабірного пристрою частіше за все не бурят, а забивають, тому абіссінський колодязь ще називають забивних, трубчастим або свердловиною-голкою.

Переваги абиссинского колодязя і його недоліки

Висока популярність забивних свердловин заснована на безлічі його достоїнств:

• простота установки дозволяє обійтися без залучення спеціальної техніки і робочих рук;
• не займає багато місця, установка можлива навіть в будинку;
• не залежить від подачі електрики;
• пробити свердловину-голку можна лише за один день, а користуватися нею довгі роки;
• при необхідності всю конструкцію можна розібрати і перенести в інше місце;
• установка забивного колодязя не вимагає багато коштів і праці.

Окремо можна помітити, що цей тип свердловини дає чисту воду за якістю не гірше артезіанської, але помітно менш жорстку.

Мінуси абиссинского колодязя наступні:

• абіссінський колодязь ефективний при заляганні води не нижче 8-9 метрів. В іншому випадку насос не зможе її викачувати;
• при забиванні голки можна пропустити водоносний шар;
• якщо в процесі забивання голка наткнеться на камінь або пласт твердої глини, доведеться вибирати інше місце для колодязя;
• конструкція колодязя не дозволяє оснастити його занурювальним насосом.

Найлегше зробити свердловину-голку на піщаному грунті, пробивати глиняний шар набагато важче, а кам'янистий ґрунт зовсім не підходить для цих цілей.

Як зробити абіссінський колодязь: етапи роботи

Перед початком робіт з облаштування колодязя необхідно підготувати наступні інструменти і матеріали. Нам знадобляться:

1. з інструментів: болгарка, дриль, зварювальний апарат, кувалда, садовий бур діаметром близько 15 см, газовий ключ, молоток.
2. з матеріалів: відрізки труб потрібного діаметра, болти і гайки, нержавіюча сітка, дріт, хомути, зворотний клапан, насосна станція.

Якщо в процесі забивання з'ясується, що потрібні ще якісь пристосування, все їх неважко знайти на господарських ринках або магазинах.

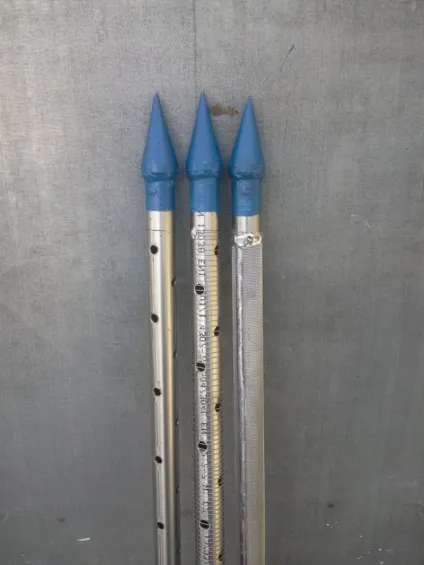

Коли все необхідне підготовлено і вибрано місце для колодязя, потрібно виготовити фільтр-голку.

За допомогою дрилі просвердлити в трубі отвори діаметром 6-8 мм. Потім припаяти сітку на отвори. Вона буде працювати як фільтр. До кінця труби слід приварити конусоподібний наконечник. Він повинен бути більшого діаметру, ніж труба. Тоді труба буде входити в грунт без зайвих зусиль. Замість залізної можна взяти пластикову трубу. Сітку в такому випадку вплавляют в трубу зсередини, а отвори можна пропалити паяльником або пропиляти ножівкою по металу.

Якщо всі ці заходи здадуться занадто складними, можна просто купити готовий комплект для абиссинского колодязя.

Технологія абиссинского колодязя

Існує два способи облаштування: забиванням або бурінням.

Забивний спосіб простіше, його легше зробити самостійно. Принцип забивання полягає в наступному: для забивання голки користуються забивний бабою, в процесі роботи в трубу час від часу ллють воду. При використанні цього методу потрібно звертати увагу на наступні моменти: забивним способом можна зламати або пошкодити голку, якщо вона наткнеться на перешкоду, або пропустити водоносний шар. Зате цей спосіб дешевше і не вимагає найму фахівців.

Другий спосіб передбачає використання спеціального обладнання та майстрів, але знайти водоносний шар набагато простіше. Розглянемо його докладніше.

Буріння абиссинского колодязя

Для буріння застосовують три методи:

• за допомогою ковзної бабки і подбабка;
• забивання торцевої бабцею з заглушкою;
• забивання за допомогою штанги.

Ознайомившись з усіма трьома способами, можна вибрати для себе найоптимальніший.

Забивання за допомогою ковзної бабки і подбабка

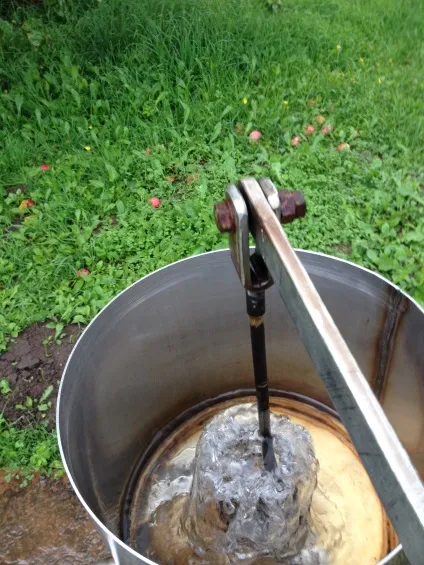

Перші півметра або метр бурять звичайним садовим буром. Потім в пробурений отвір вставляють трубу з наконечником і вивіряють її по рівню. Вона повинна йти строго вертикально. Далі надягають на трубу нижнє кільце для того, щоб зафіксувати бабку. Надягають бабку на наконечник і прикручують до неї фіксує кільце. Для того щоб забити трубу в грунт, піднімають бабку за ручки і з силою опускають. Кількох ударів вистачає на те, щоб метрова труба пішла в пісок. Потім бабку і фіксує кільце знімають, трубу подовжують і повторюють початкові кроки з забиванні бабки. В кінці буріння в трубу потрібно підливати воду. Якщо вона буде йти з труби швидко, значить, наконечник дійшов до водоносного шару. При досягненні водоносного шару трубу подовжують ще на півметра, прикріплюють до неї насос і починають прокачування води. Прокачувати потрібно до появи чистої, без домішок і каламуті, води. Потім потрібно зробити бетонну вимощення: зняти грунт на штик лопати, відсипати піском, утрамбувати його, покласти арматурну сітку і залити бетоном. Для стоку води краю бетонують трохи нижче середини вимощення.

Забивання торцевої бабцею з заглушкою

Даний метод трохи відрізняється від попереднього: удари припадають на верхню трубу, на яку нагвинчується залізна заглушка, а на неї вже бабка. Для ефективної роботи бабка повинна важити близько 30 кг. В іншому процеси схожі.

Забивання труби за допомогою штанги

Вся сила удару в вживаному методі доводиться на саму голку. Штанга робиться наступним чином: потрібно взяти 8-10 шестигранних прутків довжиною по півтора метра. На кінцях кожного прутка, крім першого, потрібно нарізати різьблення - з одного кінця внутрішню, з іншого - зовнішню.

Послідовність забивання виглядає так:

• в пробурений отвір вставляється труба з фільтром;
• прутки з різьбленням збираються в штангу і вставляються в трубу;
• забивання проводиться прутком, поки він не ввійде в трубу майже повністю;
• штанга подовжується наступним прутом і процес повторюється;
• періодично в трубу потрібно підливати воду, щоб не пропустити водоносний шар.

Слід зазначити, що всі системи повинні бути щільними. В якості ущільнювача можна використовувати льон і стрічку ФУМ.

Для забивання абиссинского колодязя використовуються всі три методи. Останній зручніше використовувати на вулиці, а в будинку - бабку через обмеження в висоті стель.

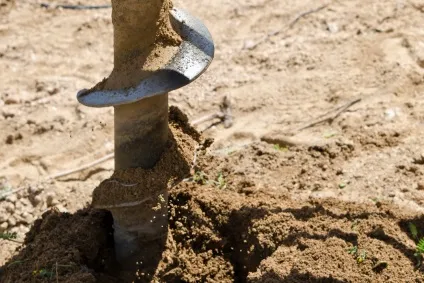

Найлегший метод полягає в бурінні колодязя за допомогою одного саморобного бура. Ширина бура повинна збігатися з діаметром свердловини. У міру опускання бура вглиб його поступово нарощують новими штангами-подовжувачами, а на верхній кінець надягають воріт.

Поради щодо використання абиссинского колодязя

Якщо колодязь використовується регулярно, він прослужить довше. При цьому вода залишається стабільно чистої і дебіт колодязя не змінюється. Якщо взимку колодязь не використовується, його необхідно законсервувати до весни. З труби, що подає потрібно злити воду, а насос укрити непромокальні матеріалом від дощу і снігу. Перед початком експлуатації в наступному сезоні свердловину необхідно прокачати.

Установка кесонної камери

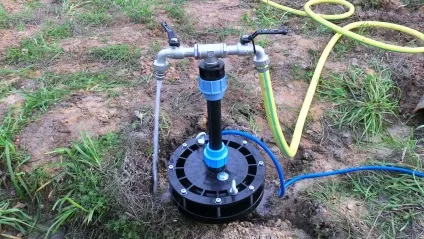

Абиссинский колодязь можна обладнати кесоном. Він потрібен у тих випадках, коли воду качають за допомогою електричного насоса, а сам колодязь знаходиться на вулиці. Для установки кесона навколо свердловини копають котлован глибиною трохи нижче рівня промерзання грунту. Ширина котловану повинна дозволяти спускатися і обслуговувати насосне обладнання. Одночасно можна прокопати траншею для того, щоб завести воду в будинок. Дно котловану і траншеї засипають піском і трамбують. Далі в котлован встановлюють залізобетонні кільця, на рівні траншеї пробивають в кільці отвір для виведення труби. Дно котловану бетонують і залишають на кілька днів для затвердіння. Зверху встановлюють кришку з люком, шви промазують цементним розчином або спеціальною мастикою-герметиком. Далі монтують насосне обладнання і гідроакумулятор, підключають свердловину до насоса і перевіряють працездатність. Кришку кесона утеплюють.

Щоб зробити абіссінський колодязь своїми руками, не потрібно оформлення документів, при цьому вона забезпечить чистою водою на довгі роки. У великому господарстві простота його пристрою дозволить пробурити 2-3 колодязя - в будинку, для поливу ділянки, для тварин. Вода, отримана з абиссинского колодязя, відрізняється чистотою і відсутністю великої кількості солей і мінералів, що властиво артезіанської. Вона не вимагає спеціального очищення і підходить для всіх потреб.
