18-Ступінчатий гауссган
У дні моєї бурхливої молодості, коли Fallout ще не був забутий українськими народними масами, а в Сталкера грав кожен другий школяр, серед технічно освіченої молоді було модно збирати (або хоча б намагатися збирати) гауссгани, рейлган і інші «вундервафлі», бачені в комп'ютерних іграх . На деяких сайтах підтримувалися світові рейтинги аматорських конструкцій, і звичайно ж я хотів бути в них першим. З цією метою я замислив зібрати 18-ступінчастий гауссган.

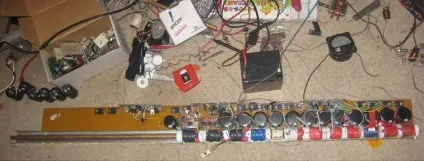

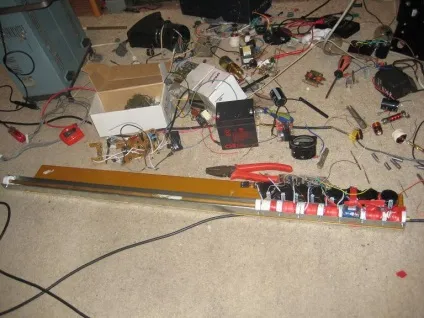

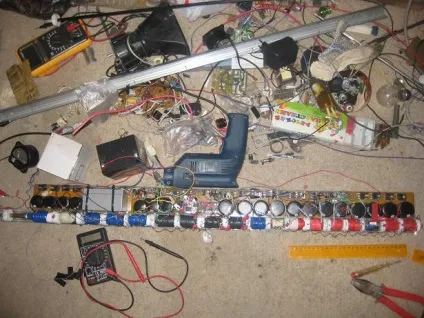

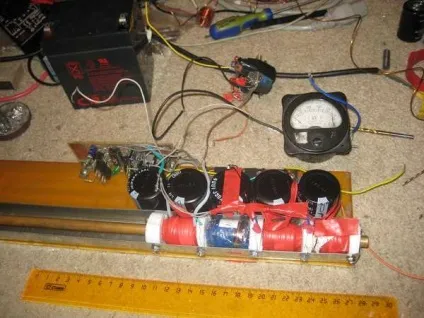

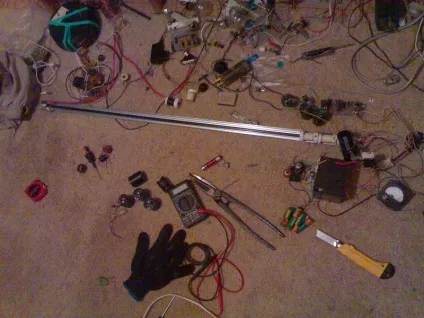

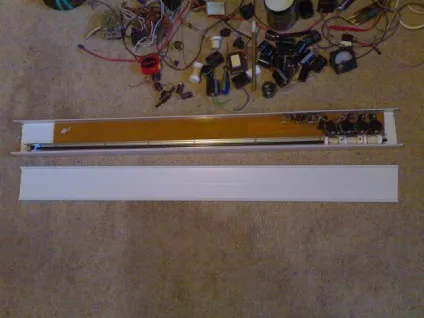

Оскільки мої знання і навички в області конструювання в той час були невеликі, я вирішив робити все максимально просто і без надмірностей. Стовбуром стала 10мм латунна трубка з Строймаг, «ствольною коробкою» - шматок оцинкованого профілю, «рамою» - лист текстоліту, а корпусом - квадратний кабелепровід. Тиристори були знайдені в магазині радіодеталей, конденсатори я випаяв з ЕПТ-моніторів, а оптопари - з кулькових мишей. Інші деталі знайшлися на радіоринку і в старій побутової техніки. Далі - кілька фоток процесу складання:
Діаметр проводу, кількість витків, геометричні параметри котушок, ємність конденсаторів, попередження спрацювання оптопари в кожному ступені потрібно було підбирати індивідуально для досягнення максимального ККД, а щоб обчислити ККД, потрібно було проводити тестові стрільби різними типами куль після кожної зміни - словом, така «підгонка »зайняла досить багато часу. Як куль я використовував обрізки цвяхів:

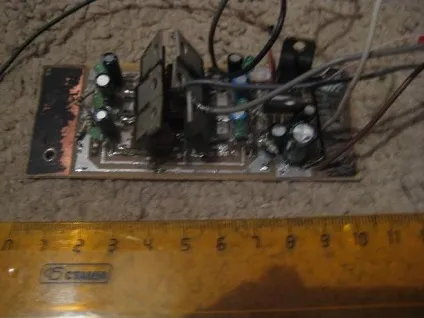

Для зарядки конденсаторів від 12в акумулятора я зібрав обратноходового перетворювач, потужності якого вистачало на харчування 220в лампочки в повний накал:
Також придумав контролер ступенів на тригері Шмідта:

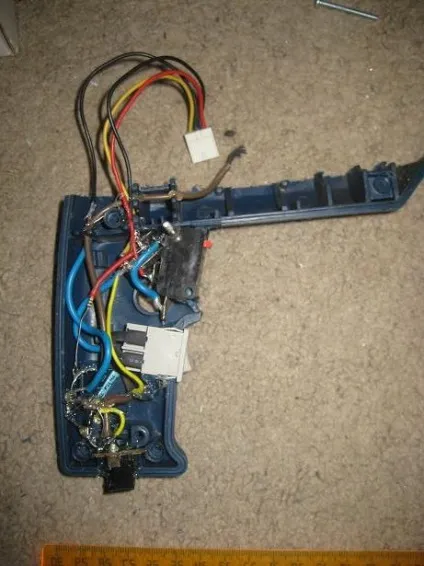

Коли всі щаблі вже були на місці, я раптом згадав про те, що гауссгану потрібна ручка, за яку його тримати, і курок. Як ручки був використаний корпус від зламаної дрилі, а курком стала кнопка від мікрохвильовки.

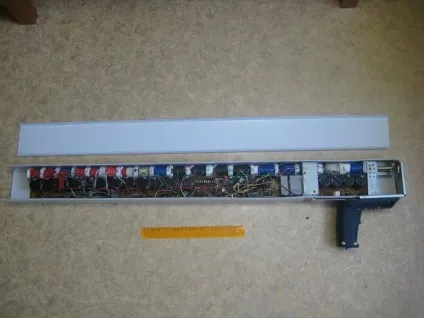

Ось як виглядав готовий гауссган:
А тепер трохи про ТТХ:
Енергія, запасені в конденсаторах - 550 Дж
Енергія кулі - 28 Дж
Швидкість кулі - 70 м / с
Маса кулі - 11,4 г
Діаметр кулі - 8 мм
ККД - 5,09%
На той момент це був найпотужніший в світі саморобний переносний гауссган. Я хотів зробити до нього магазин і прицільні пристосування, але цьому не судилося збутися, оскільки моє ЧСВ вже було задоволено. У мене були проекти і більш амбітних «вундервафель», але я їх поступово закинув і плавно перетік в інші напрямки технічної творчості.
